Beschreibung

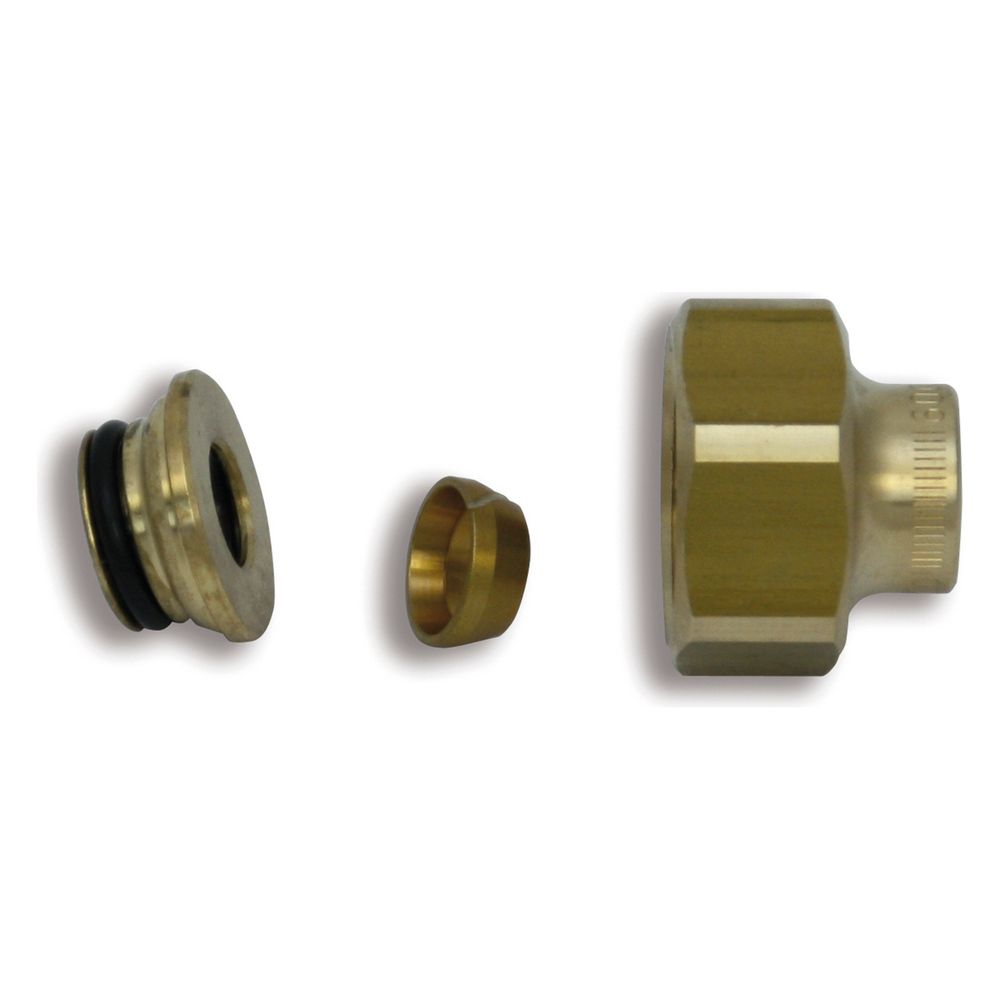

Roth Klemmverschraubung ClimaComfort Compact G 3/4" IG x 11mm gerade, Messing
Diese Klemmverschraubung aus Messing ermöglicht eine zuverlässige Verbindung für das CC-Compact-System im Bereich der Flächenheizung. Die gerade ausgeführte Verschraubung ist für einen Rohraußendurchmesser von 11 mm ausgelegt und bietet eine zugfeste Verbindung für anspruchsvolle Installationen.
Robuste Verbindungstechnik
Die aus hochwertigem Messing (CuZn39Pb3) gefertigte Komponente ist für einen maximalen Betriebsdruck von 6 bar ausgelegt. Sie verbindet einen Klemmringanschluss mit einem Eurokonus-Anschluss der Größe 3/4 Zoll. Die Konstruktion ist auf Stabilität im Dauerbetrieb bei Medientemperaturen zwischen 5 °C und 70 °C optimiert.
Die Klemmverschraubung überzeugt durch ihre präzise Fertigung und die robuste Materialwahl, die eine sichere Integration in Flächenheizungssysteme unterstützt. Mit einem Anzugsdrehmoment von 30 Nm und einer Schlüsselweite von 30 mm lässt sich die Verbindung effizient montieren. Die Auslegung für 11 mm Rohraußendurchmesser und der Eurokonus-Anschluss ermöglichen eine hohe Kompatibilität und dauerhafte Dichtigkeit in der Installation.
Technische Daten
- Material: Messing (CuZn39Pb3)
- Rohraußendurchmesser Anschluss 1: 11 mm
- Nenndurchmesser Anschluss 2: 3/4 Zoll
- Max. Betriebsdruck: 6 bar
- Medientemperatur (Dauerbetrieb): 5 - 70 °C
- Anzugsdrehmoment: 30 Nm
- Schlüsselweite Überwurfmutter: 30 mm
- Form: gerade
Die Klemmverschraubung stellt eine essenzielle Komponente für die fachgerechte Installation von Flächenheizungssystemen dar. Durch die robuste Messingausführung und die präzise Abstimmung auf 11 mm Rohre sowie den 3/4 Zoll Eurokonus-Anschluss wird eine dauerhaft zugfeste und dichte Verbindung sichergestellt. Mit einem zulässigen Betriebsdruck von 6 bar und einem weiten Temperaturbereich von 5 °C bis 70 °C eignet sich das Bauteil ideal für den zuverlässigen Einsatz in modernen Heizungssystemen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | CC-Compact-System |
| Hersteller-Artikelnummer | 1135006677 |
| Hersteller | Roth |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Eurokonus standardlos |
| Anzugsdrehmoment | 30 |
| Arbeitslänge Anschluss 1 | 9 |
| Arbeitslänge Anschluss 2 | 16 |
| Artikelnummer | ROTH-1135006677 |
| DIN-CERTCO-Zertifikat | ja |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115033155 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,079 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 25 |
| Länge Anschluss 1 | 9 |
| Länge Anschluss 2 | 9 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Max Betriebsdruck bei max Mediumtemperatur | 6 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 8 |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 11 |
| Schlüsselweite Überwurfmutter | 30 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
