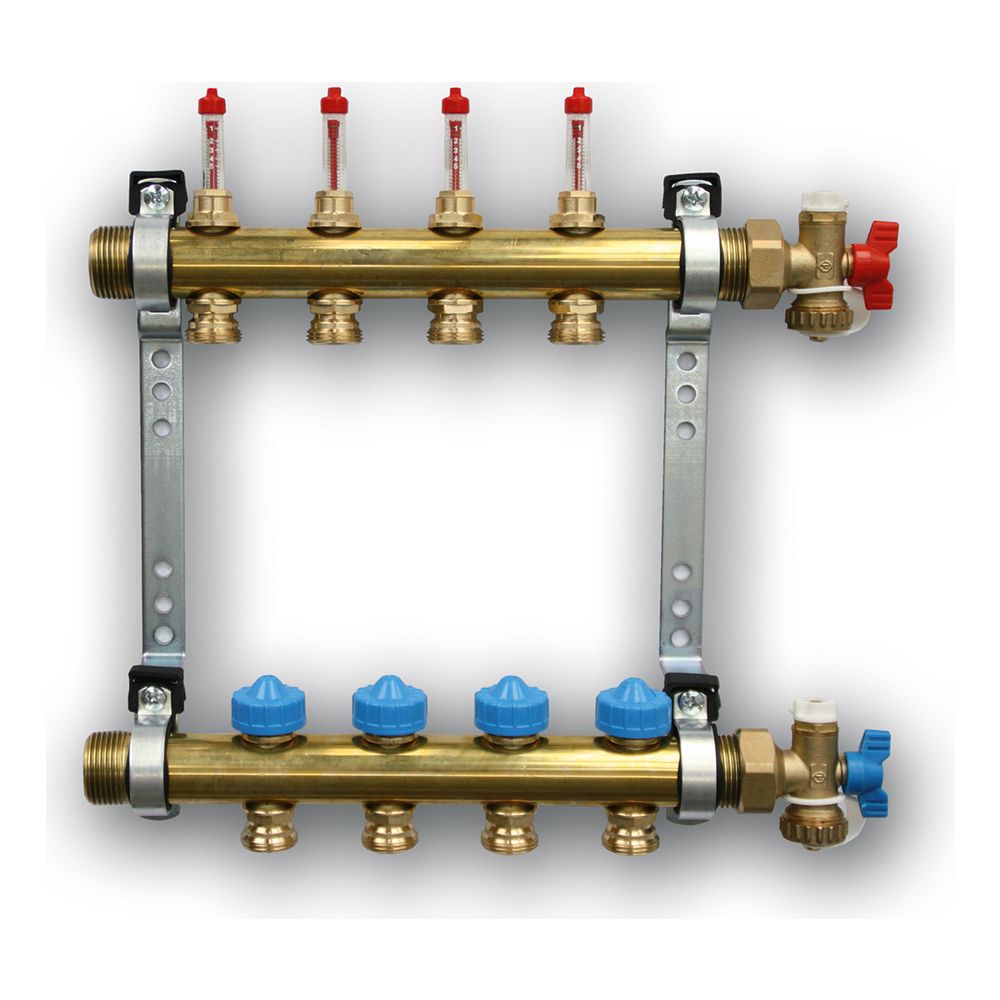

Roth Heizkreisverteiler FlatConnect HK 12 Messing, 12 Gruppen, G 1" AG, 745x360x75mm
Der Roth FlatConnect Heizkreisverteiler ermöglicht eine effiziente Wärmeverteilung in Systemen mit 12 Heizkreisen. Die aus robustem Messing gefertigte Komponente ist für den Einsatz in 2-rohrigen Systemen konzipiert und unterstützt sowohl Heiz- als auch Kühlanwendungen.
Funktionalität und Ausstattung
Der Verteiler verfügt über eine integrierte Durchflussanzeige, die eine präzise Kontrolle der Volumenströme ermöglicht. Zur einfachen Inbetriebnahme und Wartung ist das System mit einem Füll- und Entleerungshahn sowie einer Entlüftung ausgestattet. Die Heizkreise sind einzeln verschließbar, was eine flexible Steuerung der angeschlossenen Bereiche erlaubt. Die Montage erfolgt sicher über die beiliegenden Wandbefestigungsbügel.

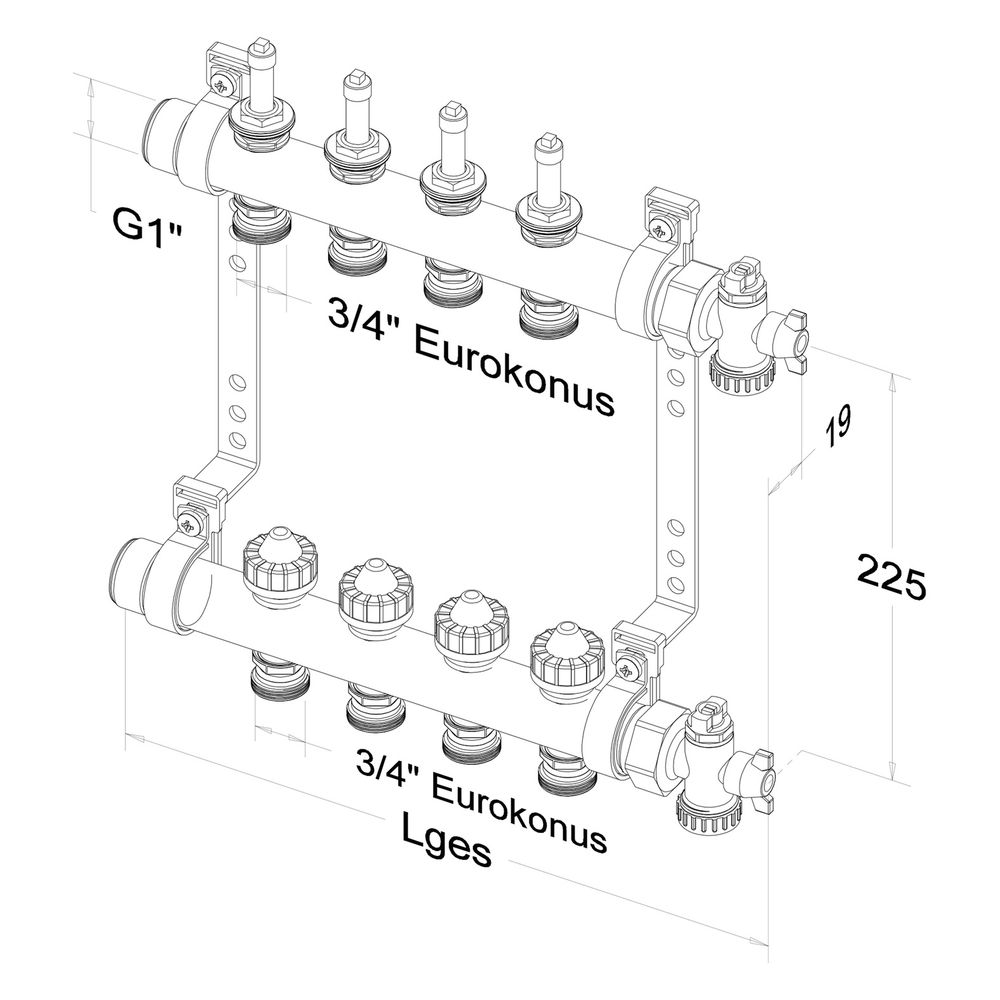

Technische Daten
- Anzahl Heizkreise: 12
- Anschluss Primärseite: 1 Zoll Außengewinde
- Anschluss Sekundärseite: 3/4 Zoll Eurokonus
- Maximaler Arbeitsdruck: 6 bar
- Baulänge: 745 mm
- Bauhöhe: 360 mm
- Bautiefe: 75 mm
- Max. Mediumtemperatur: 70 °C
Durch die hochwertige Verarbeitung aus Messing und die integrierte Durchflussanzeige bietet dieser Verteiler eine zuverlässige Lösung für die präzise hydraulische Steuerung von 12 Heizkreisen. Mit einem maximalen Arbeitsdruck von 6 bar und einer Eignung für Heiz- und Kühlsysteme deckt er ein breites Einsatzspektrum ab. Die kompakte Bauweise mit einer Länge von 745 mm und der standardisierte Eurokonus-Anschluss erleichtern die Installation in bestehenden Anlagen.
Lieferumfang
- Roth Heizkreisverteiler FlatConnect HK 12
- Endstücke mit Absperrung
- Bezeichnungsschilder
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Sonstiges W-Stat |
| Hersteller-Artikelnummer | 1115011042 |
| Hersteller | Roth |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 12 |
| Artikelnummer | ROTH-1115011042 |
| Bauhöhe | 360 |
| Baulänge | 745 |
| Bautiefe | 75 |
| Durchflussleistung | 0 - 300 |
| EAN-13 | 4037115063435 |
| Erweiterbar | nein |
| Geeignet für Kühlen | ja |
| Gewicht | 5,91 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hydraulischer Abgleich | statisch |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Durchflussanzeige | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Keramikventil | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | ja |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Multi-Zonen-Verteiler | nein |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Position primärer Anschluss | links/rechts |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Eurokonus nach EN 16313 |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | ja |
| Volumenstrommessung | ohne |
| Werkstoff | Messing |
| WEEE-Nr. | DE36796766 |
