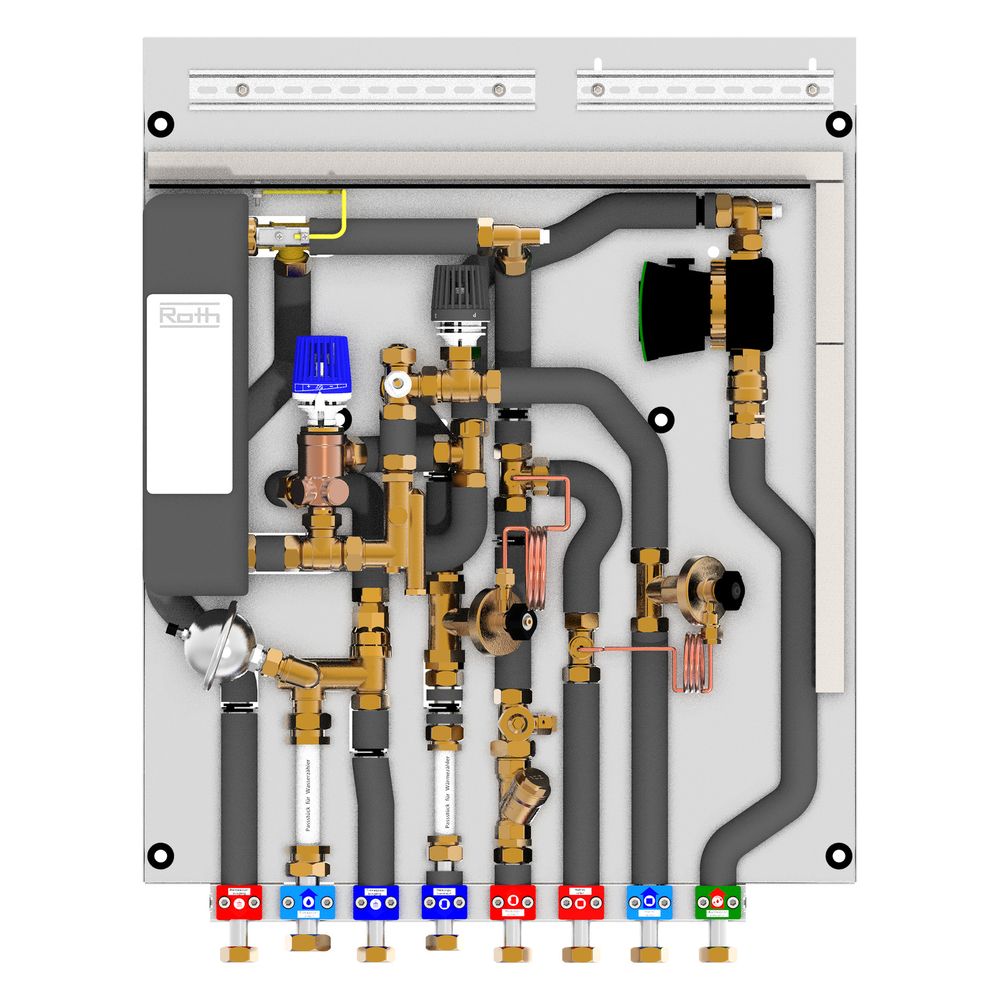

Roth Wohnungsstation FlatConnect BM LT F R C, 14L/min, 625x825x144mm, mit Differenzdruckregler
Das Basismodul FlatConnect BM LT F R C von Roth ist eine effiziente Wohnungsstation zur hygienischen Trinkwassererwärmung. Die kompakte Einheit eignet sich für den Einsatz in Systemen mit Wärmepumpen, Fernwärme oder Blockheizkraftwerken und bietet eine zuverlässige Warmwasserbereitung durch einen kupfergelöteten Edelstahl-Wärmeübertrager.
Effiziente Trinkwassererwärmung
Die Station arbeitet mit einer hydraulischen Regelung und verfügt über eine integrierte Warmhaltestufe sowie einen Differenzdruckregler für einen stabilen Betrieb. Dank der vollversiegelten Bauweise des Wärmeübertragers und der vorhandenen Isolierung wird eine hohe thermische Effizienz erreicht. Die Station ist für den Anschluss an verschiedene Wärmequellen optimiert und unterstützt eine flexible Einbindung in moderne Heizungsanlagen.
Montage und Anschluss
Das Modul ist für eine einfache Installation konzipiert und enthält bereits Passstücke für Wärmezähler sowie Kaltwasserzähler. Mit einem integrierten Schmutzfänger und einem Zirkulationsanschluss bietet die Station alle notwendigen Voraussetzungen für eine fachgerechte Einbindung in die Trinkwasser- und Heizungsinstallation. Die kompakten Abmessungen ermöglichen eine platzsparende Unterbringung in Wohngebäuden.
Die Wohnungsstation überzeugt durch ihre robuste Konstruktion und die Eignung für diverse Wärmeerzeuger. Mit einer Trinkwasserleistung von 39 l/min und einer konstanten Zapfleistung von 14 l/min im Dauerbetrieb stellt sie eine zuverlässige Versorgung sicher. Die Kombination aus hochwertigen Materialien wie rostfreiem Stahl und der durchdachten hydraulischen Ausstattung macht das Modul zu einer langlebigen Lösung für die dezentrale Warmwasserbereitung.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 144 mm
- Trinkwasserleistung: 39 l/min
- Zapfleistung (Dauerbetrieb): 14 l/min
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär: 600 kPa
- Max. Arbeitsdruck sekundär: 600 kPa
- Nenndurchmesser Heizung: 3/4 Zoll
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010269 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010269 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 144 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115073069 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 23,2 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 6,7 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 14 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 1 Zoll (25) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 50 - 60 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 39 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 14 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
