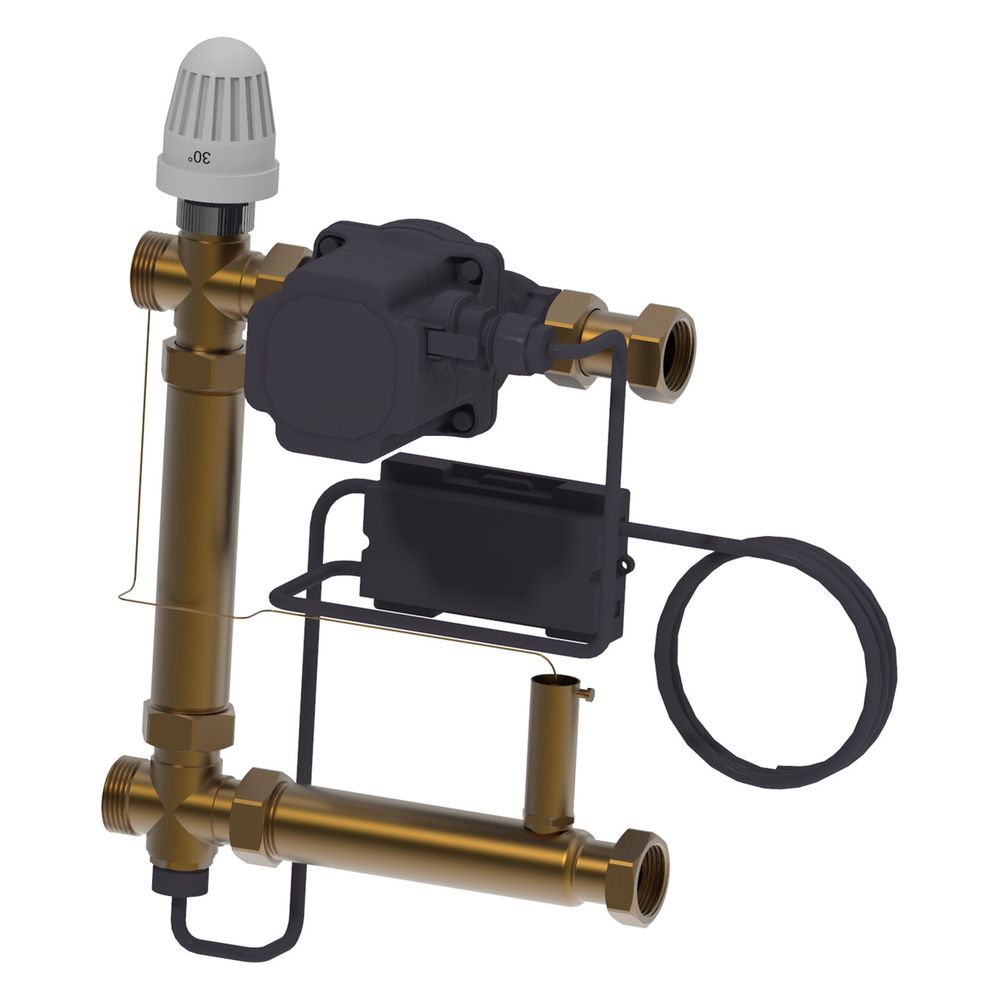

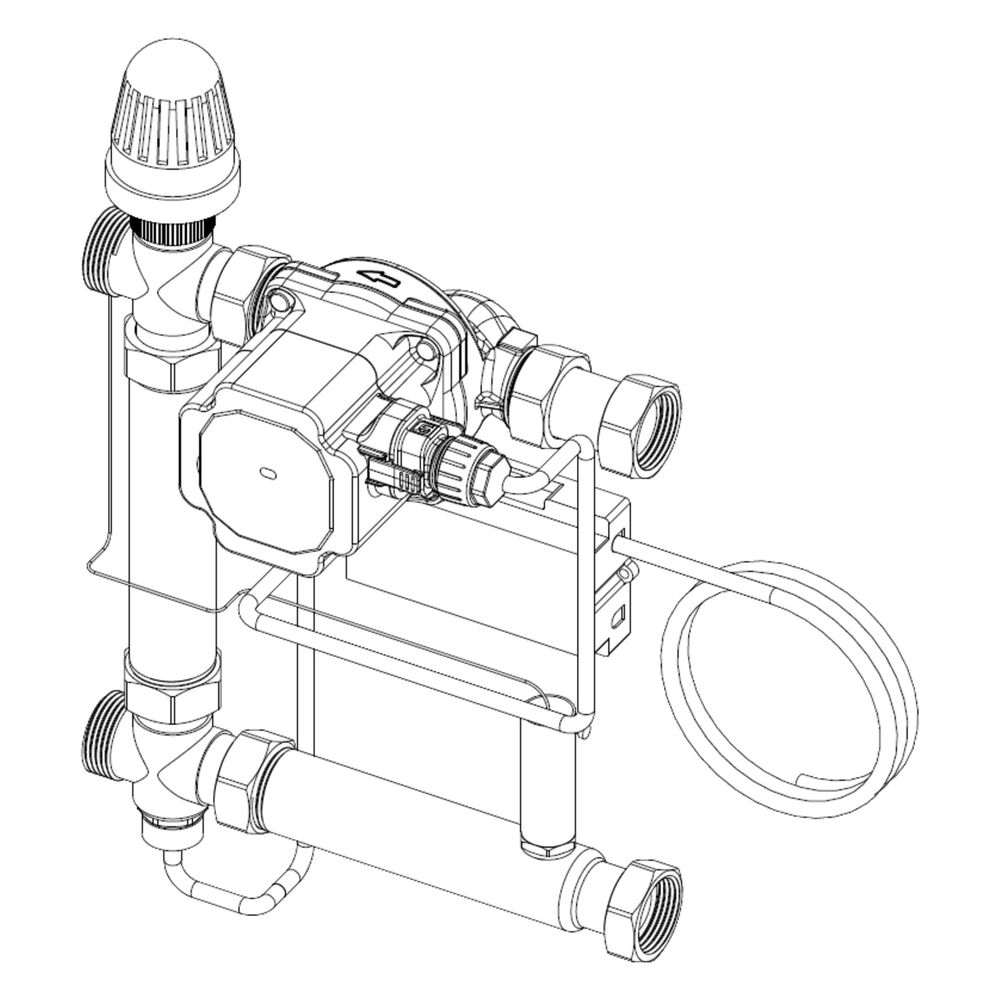

Roth Festwertregelset HE horizontal, 240x380x150mm, Messing, 1135007401
Das Roth Festwertregelset HE horizontal ermöglicht eine präzise thermostatische Temperaturregelung in Flächenheizungssystemen. Die anschlussfertige Einheit ist für die Wandmontage konzipiert und verfügt über eine integrierte Hocheffizienzpumpe für einen energieeffizienten Betrieb.
Funktionsweise und Einsatzbereich
Die Regelstation ist für den Einsatz in Heizungsanlagen optimiert und arbeitet mit einer thermostatischen Temperaturregelung. Durch das integrierte Dreiwegeventil und den eingebauten Heizkreisregler wird eine konstante Vorlauftemperatur sichergestellt. Die robuste Konstruktion aus Messing ist für eine Mediumtemperatur von bis zu 60 °C ausgelegt und unterstützt den Betrieb mit Glykol-Wasser-Gemischen.
Technische Daten
- Ausführung: Festwertregelung
- Einstellbereich Temperatur: 20 - 50 °C
- Nenndurchmesser primär/sekundär: 1 Zoll (25)
- Max. Arbeitsdruck: 6 bar
- Baulänge: 240 mm
- Bauhöhe: 380 mm
- Bautiefe: 150 mm
- Kvs-Wert: 4
- Einbaulänge der Pumpe: 130 mm
Die effiziente Regelungseinheit bietet mit ihrem Einstellbereich von 20 bis 50 °C eine zuverlässige Lösung für die Temperatursteuerung in Flächenheizungen. Dank der hochwertigen Verarbeitung aus Messing und der integrierten Hocheffizienzpumpe ist das System für einen dauerhaften und wirtschaftlichen Betrieb bei einem Arbeitsdruck von bis zu 6 bar ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135007401 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135007401 |
| Ausführung | Festwertregelung |
| Ausführung der Temperaturregelung | thermostatisch |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 380 |
| Baulänge | 240 |
| Bautiefe | 150 |
| Doppelpumpe | nein |
| EAN-13 | 4037115037702 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | ja |
| Einstellbereich Temperatur | 20 - 50 |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 6 kg |
| Haftungsübernahmevereinbarung | Ja |
| Heizkreisregler | eingebaut |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 4 |
| Leistung | 0,003 - 0,045 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 60 |
| Mit Absperrventil | nein |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | nein |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |

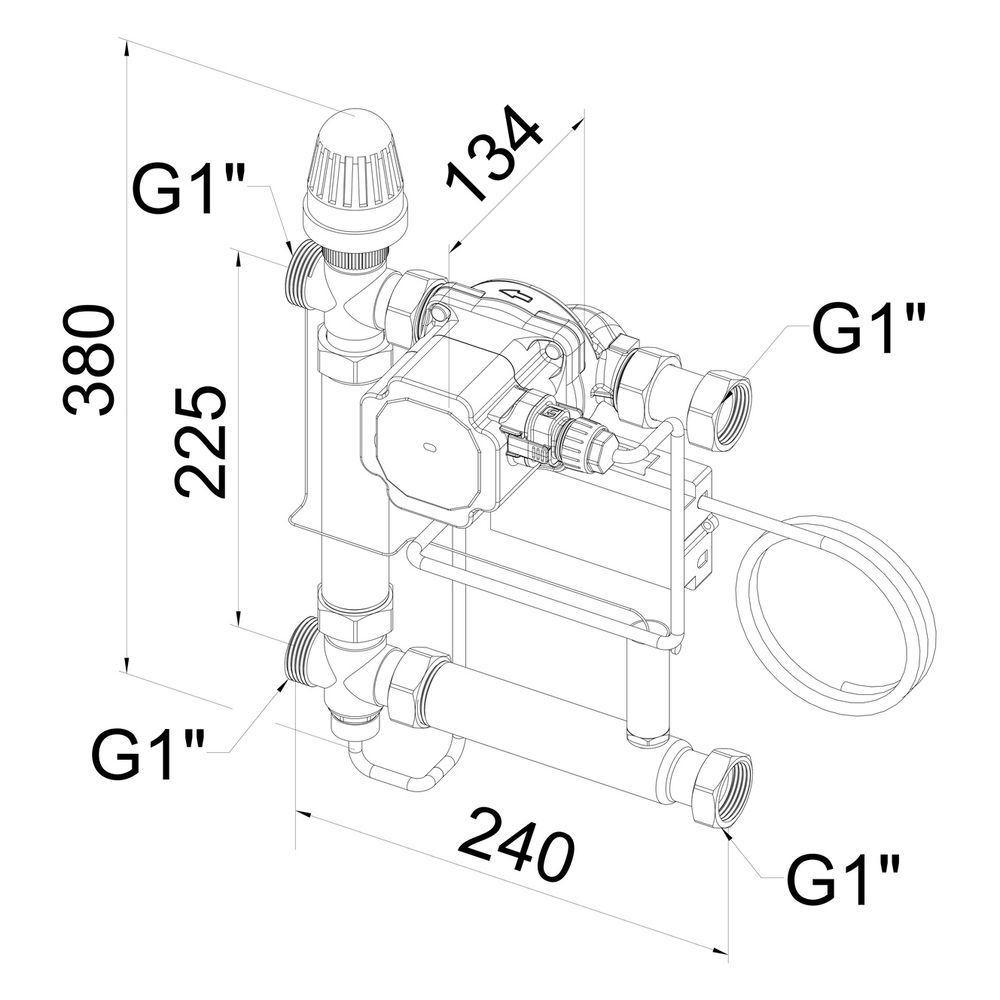

| Mittenabstand Primäranschluss | 225 |
| Mittenabstand Sekundäreranschluss | 225 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 Zoll (25) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Witterungsabhängige Regelung | nein |
| WEEE-Nr. | DE36796766 |
