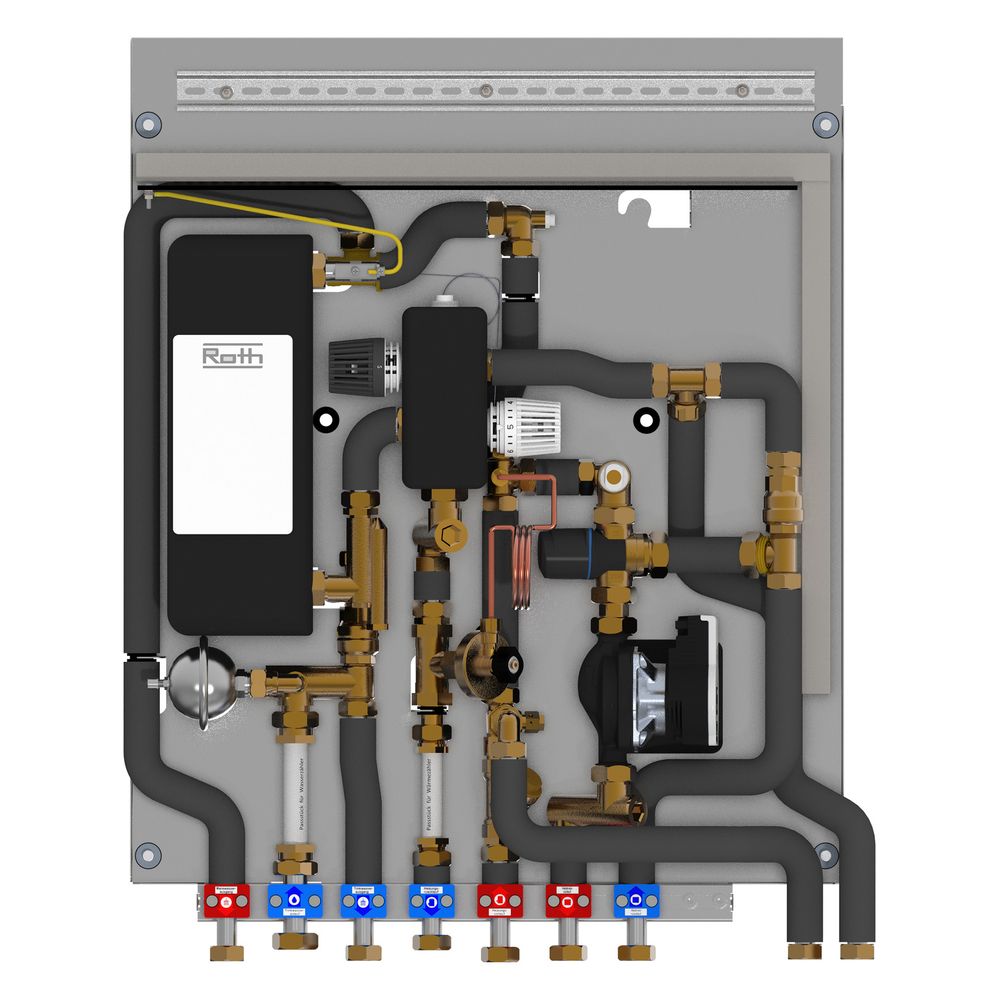

Roth Wohnungsstation FlatConnect BM 20 F FH HT, 12kW, 20L/min, 625x825x125mm, mit Hocheffizienzpumpe
Das Basismodul FlatConnect BM 20 F FH HT von Roth dient der effizienten Trinkwassererwärmung und Heizungsversorgung in Wohngebäuden. Die kompakte Wohnungsstation zeichnet sich durch eine hydraulische Regelung sowie eine integrierte Hocheffizienzpumpe aus und eignet sich für den Einsatz in Fernwärme-, Blockheizkraftwerk- oder Solarsystemen.
Funktionsweise und Ausstattung
Die Station verfügt über einen kupfergelöteten Wärmetauscher aus rostfreiem Stahl, der für eine zuverlässige Wärmeübertragung sorgt. Zur präzisen Steuerung ist ein Differenzdruckregler verbaut, während die Warmhaltefunktion eine schnelle Bereitstellung von warmem Trinkwasser ermöglicht. Die Einheit ist mit einer Isolierung ausgestattet und bietet Passstücke für Wärmezähler sowie Kaltwasserzähler, was eine einfache Integration in bestehende Messkonzepte erlaubt.
Einsatzbereiche und Leistung
Das System ist für eine primäre Vorlauftemperatur von 60 bis 75 °C ausgelegt und erreicht eine Zapfleistung von 20 Litern pro Minute. Mit einer maximalen Heizleistung von 12 kW bei einer Temperaturspreizung von 10 Kelvin deckt die Station den Bedarf für eine effiziente Wohnungsbeheizung ab. Die robuste Konstruktion ist für einen maximalen Betriebsdruck von 10 bar im Trinkwasserbereich ausgelegt und entspricht den Anforderungen an die Trinkwasserkonformität.
Durch die Kombination aus hydraulischer Regelung und Hocheffizienzpumpe ermöglicht dieses Modul eine bedarfsgerechte Energieverteilung. Die kompakten Abmessungen von 825 mm Höhe, 625 mm Breite und 116 mm Tiefe erleichtern die Montage. Mit einer einstellbaren Warmwassertemperatur von 45 bis 60 °C und der Eignung für diverse Wärmequellen bietet die Station eine flexible Lösung für die moderne Haustechnik.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Zapfleistung: 20 l/min
- Heizleistung: 12 kW
- Einstellbereich Warmwasser: 45 - 60 °C
- Max. Betriebsdruck Trinkwasser: 10 bar
- Max. Arbeitsdruck primär/sekundär: 6 bar
- Nenndurchmesser Heizung: 3/4 Zoll
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009221 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009221 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115062940 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 25,25 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 20 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | ja |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 61 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 20 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
