Beschreibung

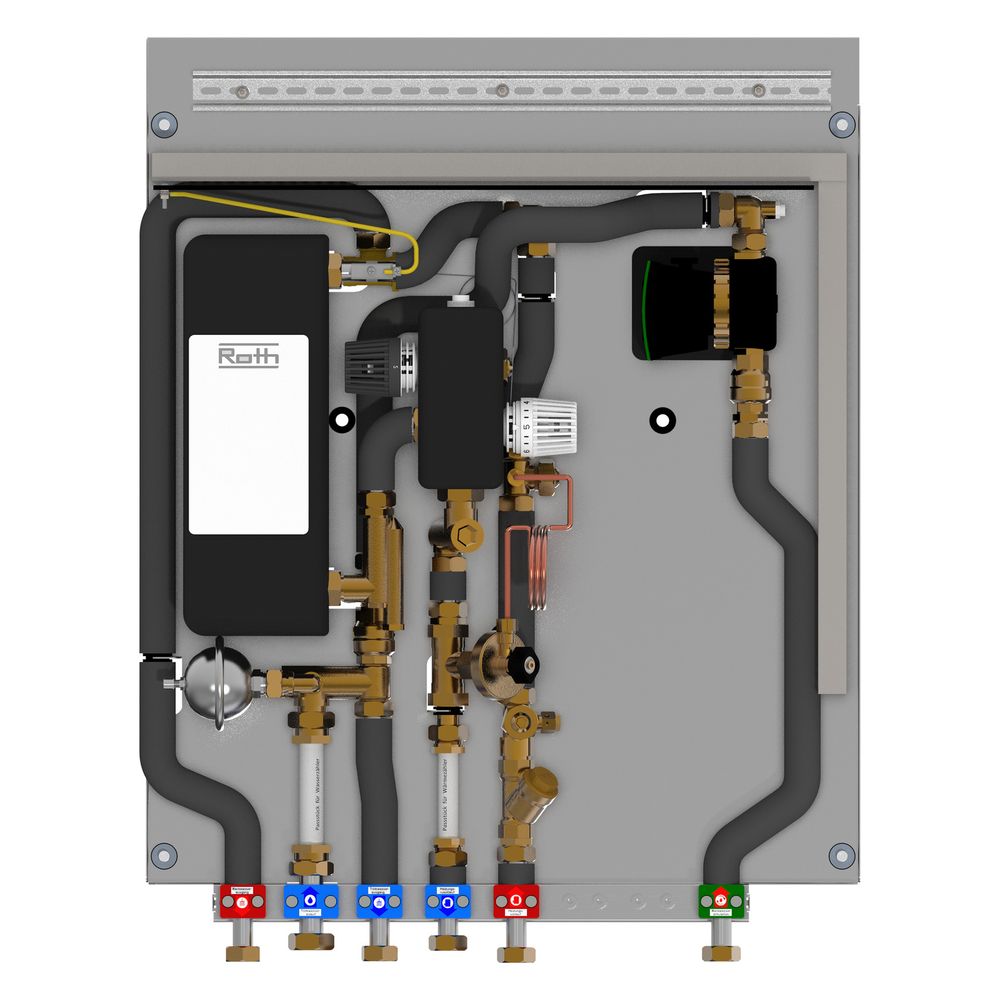

Roth Wohnungsstation FlatConnect BM 20 F C, 20L/min, 625x825x125mm, mit Edelstahl-Wärmetauscher
Das Basismodul FlatConnect BM 20 F C von Roth dient der effizienten Trinkwassererwärmung in Wohnungsstationen. Die kompakte Einheit ist für den Einsatz in Fernwärme-, Solar- und Blockheizsystemen konzipiert und ermöglicht eine präzise hydraulische Regelung der Warmwasserbereitung.
Funktionsweise und Ausstattung
Die Station verfügt über einen kupfergelöteten Wärmetauscher aus rostfreiem Stahl, der für eine hohe Leistungsfähigkeit vollversiegelt ausgeführt ist. Zur Sicherstellung einer konstanten Warmwasserversorgung ist eine Warmhaltestufe integriert, die durch einen Differenzdruckregler und einen Schmutzfänger ergänzt wird. Die Einheit ist mit Passstücken für Wärmezähler sowie Kaltwasserzähler ausgestattet und bietet einen Zirkulationsanschluss. Eine effiziente Isolierung sorgt für einen optimierten Betrieb.
Die Trinkwassererwärmung erfolgt zuverlässig bei primären Vorlauftemperaturen zwischen 60 °C und 75 °C. Mit einer Zapfleistung von 20 Litern im Dauerbetrieb bei 60 °C Primärvorlauf deckt das Modul den Bedarf für die Warmwasserbereitung ab. Die robuste Konstruktion ist für einen maximalen Betriebsdruck von 1000 kPa im Trinkwasserbereich ausgelegt und entspricht den Anforderungen an die Trinkwasserkonformität.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Zapfleistung: 20 l/min
- Primäre Vorlauftemperatur: 60 - 75 °C
- Einstellbereich Warmwasser: 45 - 60 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Nenndurchmesser Heizung/Zufuhr/Rücklauf: 3/4 Zoll
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
Das Roth Basismodul FlatConnect BM 20 F C überzeugt durch seine vielseitige Einsetzbarkeit in verschiedenen Heizungssystemen und die hochwertige Verarbeitung. Durch die Kombination aus effizientem Wärmetauscher, integrierter Warmhaltestufe und präziser hydraulischer Regelung stellt das Modul eine zuverlässige Lösung für die dezentrale Warmwasserbereitung dar. Mit einer Zapfleistung von 20 Litern und der Eignung für Fernwärme sowie Solar- und Blockheizsysteme bietet es eine leistungsstarke Basis für moderne Wohnungsstationen.
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009218 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009218 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115062919 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 22,15 kg |
| Größe Anschluss Zirkulationsleitung | 3/4 Zoll (20) |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 20 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 61 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 20 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
