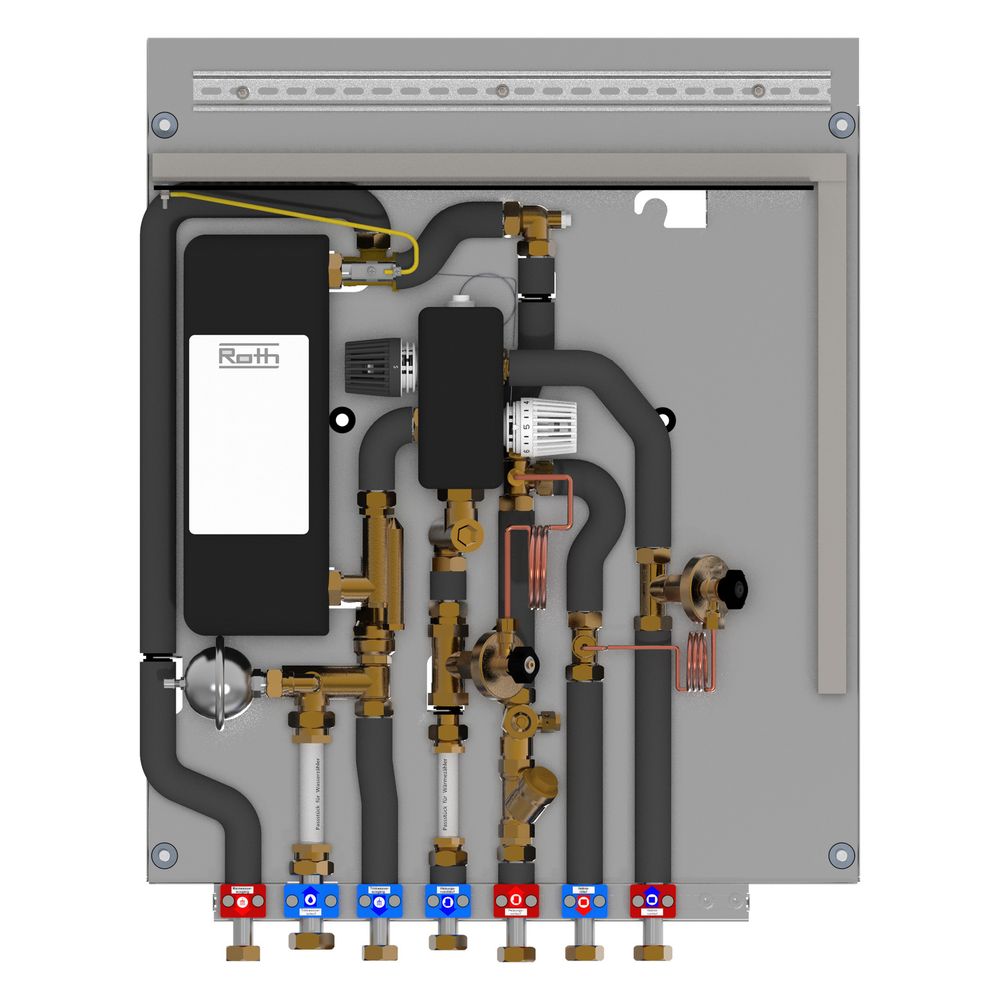

Roth Wohnungsstation FlatConnect BM 20 F R, 6,7kW, 20L/min, 625x825x125mm, mit Edelstahl-Wärmetauscher
Das Roth Basismodul FlatConnect BM 20 F R ermöglicht die effiziente Trinkwassererwärmung und Wärmeverteilung in Wohngebäuden. Die hydraulisch geregelte Station ist für den Betrieb mit Fernwärme, Solar- sowie Blockheizsystemen ausgelegt und zeichnet sich durch einen kupfergelöteten Wärmetauscher aus rostfreiem Stahl aus.
Funktionsweise und Ausstattung
Die Station verfügt über eine Warmhaltestufe sowie einen Differenzdruckregler zur Sicherstellung einer konstanten Versorgung. Zur Verbrauchsdatenerfassung sind Passstücke für Wärmezähler mit einer Länge von 110 mm sowie für Kaltwasserzähler mit 130 mm vorhanden. Ein Schmutzfänger schützt das System vor Ablagerungen, während die vollversiegelte Bauweise des Wärmetauschers zur Langlebigkeit beiträgt. Die Warmwassertemperatur ist flexibel zwischen 45 °C und 60 °C einstellbar.
Einsatzbereiche und Installation
Durch die robuste Auslegung eignet sich das Modul für den Einsatz in verschiedenen Heizungssystemen. Es bietet eine Vorrangschaltung für die Warmwasserbereitung und ist gemäß UBA-Konformität für Trinkwasseranwendungen geeignet. Die kompakte Bauweise mit einer Bautiefe von 116 mm ermöglicht eine platzsparende Installation in Wohnungsstationen.
Das Basismodul überzeugt durch eine zuverlässige Trinkwasserleistung von 20 l/min bei verschiedenen Vorlauftemperaturen und eine Heizleistung von 6,7 kW. Mit der hochwertigen Isolierung und der präzisen hydraulischen Regelung stellt das System eine effiziente Lösung für die dezentrale Wärmeversorgung dar.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Trinkwasserleistung: 20 l/min
- Heizleistung: 6,7 kW
- Einstellbereich Warmwasser: 45 - 60 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Nenndurchmesser Heizung/Zufuhr/Rücklauf: 3/4 Zoll
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009950 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009950 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115070921 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 21,6 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 6,7 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 20 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 60 - 75 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 61 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 20 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
