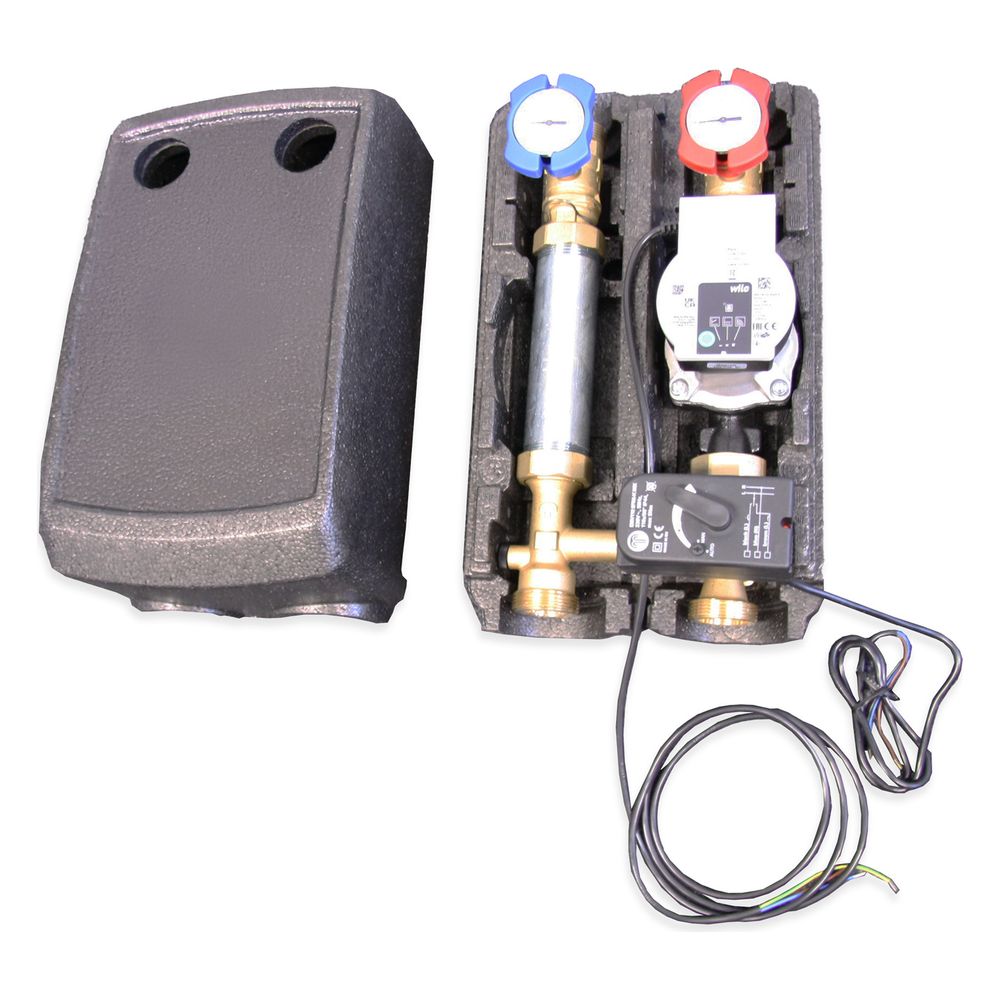

Roth Mischergruppe 2025, DN 25, 430x250x220mm, Messing, 1135010761
Diese anschlussfertige Mischergruppe DN25 von Roth ist für den Betrieb in gemischten Heizkreisen konzipiert und eignet sich für Heiz- sowie Kühlanwendungen. Die aus Messing gefertigte Armaturengruppe verfügt über eine integrierte Hocheffizienzpumpe, einen 3-Wege-Mischer mit elektrischem Stellantrieb sowie eine thermische Isolierung gemäß GEG.
Funktion und Ausstattung
Die Baugruppe ist für die Wandmontage vorgesehen und wird mit einem Wandbefestigungsbügel geliefert. Zur Überwachung der Betriebstemperatur sind zwei Thermometer integriert. Die hydraulische Sicherheit wird durch eine Schwerkraftbremse unterstützt, während Kugelhähne eine einfache Wartung ermöglichen. Der Vorlauf ist standardmäßig rechts angeordnet, ein bauseitiger Umbau auf links ist möglich.
Technische Daten
- Nenndurchmesser primär: 1 1/2 Zoll
- Nenndurchmesser sekundär: 1 1/2 Zoll
- Nenndurchmesser Pumpenanschluss: 1 Zoll
- Baulänge: 250 mm
- Bauhöhe: 430 mm
- Bautiefe: 220 mm
- Mittenabstand: 125 mm
- Kvs-Wert: 8
- Max. Betriebsdruck: 3 bar
- Mediumtemperatur: 0 - 90 °C
Die Mischergruppe ermöglicht eine präzise elektrische Temperaturregelung und ist für einen maximalen Betriebsdruck von 3 bar ausgelegt. Mit einem Kvs-Wert von 8 und der integrierten Hocheffizienzpumpe sorgt sie für eine effiziente Wärmeverteilung in Heiz- und Kühlsystemen. Die robuste Messing-Verrohrung und die konforme Wärmedämmung ermöglichen einen zuverlässigen Betrieb im Temperaturbereich von 0 bis 90 °C.
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen |
| Hersteller-Produktgruppe | Zubehör WPS |
| Hersteller-Artikelnummer | 1135010761 |
| Hersteller | Roth |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | ROTH-1135010761 |
| Ausführung | gemischter Heizkreis |
| Ausführung der Temperaturregelung | elektrisch |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 430 |
| Baulänge | 250 |
| Bautiefe | 220 |
| Doppelpumpe | nein |
| EAN-13 | 4037115092800 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | nein |
| Gewicht | 8,5 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 8 |
| Max Arbeitsdruck | 3 |
| Mediumtemperatur | 0 - 90 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | ja |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | ja |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Mittenabstand Primäranschluss | 125 |
| Mittenabstand Sekundäreranschluss | 125 |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser Pumpenanschluss | 1 Zoll (25) |
| Nenndurchmesser sekundär | 1 1/2 Zoll (40) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde (metrisch) |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Strömungsrichtung | einstellbar |
| Tauchrohr | ohne |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Witterungsabhängige Regelung | nein |
| WEEE-Nr. | DE36796766 |
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
