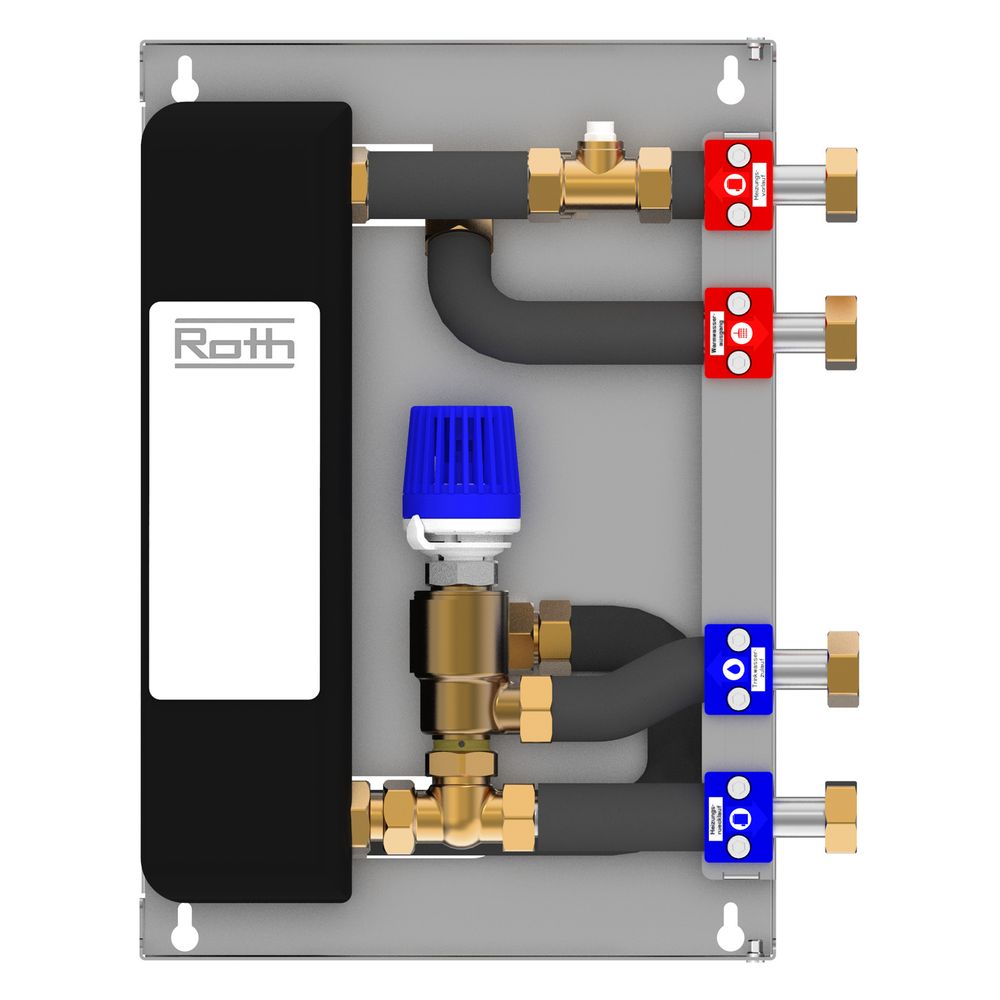

Roth Untertischeinheit FlatConnect UTE F, 405x215x110mm, 3/4", 1135010270
Die Untertischeinheit FlatConnect UTE F von Roth ermöglicht eine effiziente dezentrale Trinkwassererwärmung. Die kompakte Station ist für den Betrieb mit Wärmepumpen, Fernwärme sowie Blockheizkraftwerken optimiert und bietet eine zuverlässige hydraulische Regelung. Dank des vollversiegelten, kupfergelöteten Wärmetauschers aus rostfreiem Stahl ist eine hygienische Warmwasserbereitung sichergestellt.
Funktionsweise und Einsatzbereiche
Die Einheit arbeitet mit einer hydraulischen Regelung und einem integrierten Strömungsmengenregler, um eine konstante Warmwasserversorgung zu ermöglichen. Mit einer Trinkwasserleistung von 14 l/min und einer einstellbaren Warmwassertemperatur zwischen 45 und 55 °C deckt sie den Bedarf in verschiedenen Wohnsituationen ab. Die Station ist für primäre Vorlauftemperaturen von 50 bis 60 °C ausgelegt und verfügt über eine integrierte Isolierung zur Minimierung von Wärmeverlusten.
Die robuste Konstruktion und die Eignung für diverse Wärmequellen machen diese Station zu einer flexiblen Lösung für die moderne Haustechnik. Durch die kompakten Abmessungen lässt sie sich platzsparend unterbringen, während die hochwertige Materialwahl des Wärmetauschers eine lange Lebensdauer unterstützt. Mit einer maximalen Zapfleistung von 5 l/min im Dauerbetrieb bei 60 °C bietet das System eine solide Performance für den täglichen Gebrauch.
Technische Daten
- Baulänge: 215 mm
- Bauhöhe: 405 mm
- Bautiefe: 110 mm
- Trinkwasserleistung: 14 l/min
- Einstellbereich Warmwasser: 45 - 55 °C
- Primäre Vorlauftemperatur: 50 - 60 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär: 600 kPa
- Max. Arbeitsdruck sekundär: 600 kPa
- Nenndurchmesser Anschlüsse: 3/4 Zoll
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010270 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010270 |
| Bauhöhe | 405 |
| Baulänge | 215 |
| Bautiefe | 110 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115073076 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 6,85 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 5 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 5 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 5 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 5 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 5 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 5 |
| Mit Differenzdruckregler | nein |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | nein |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Schmutzfänger | nein |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | nein |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Strömungsmengenregler | ja |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 14 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 5 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
