Beschreibung

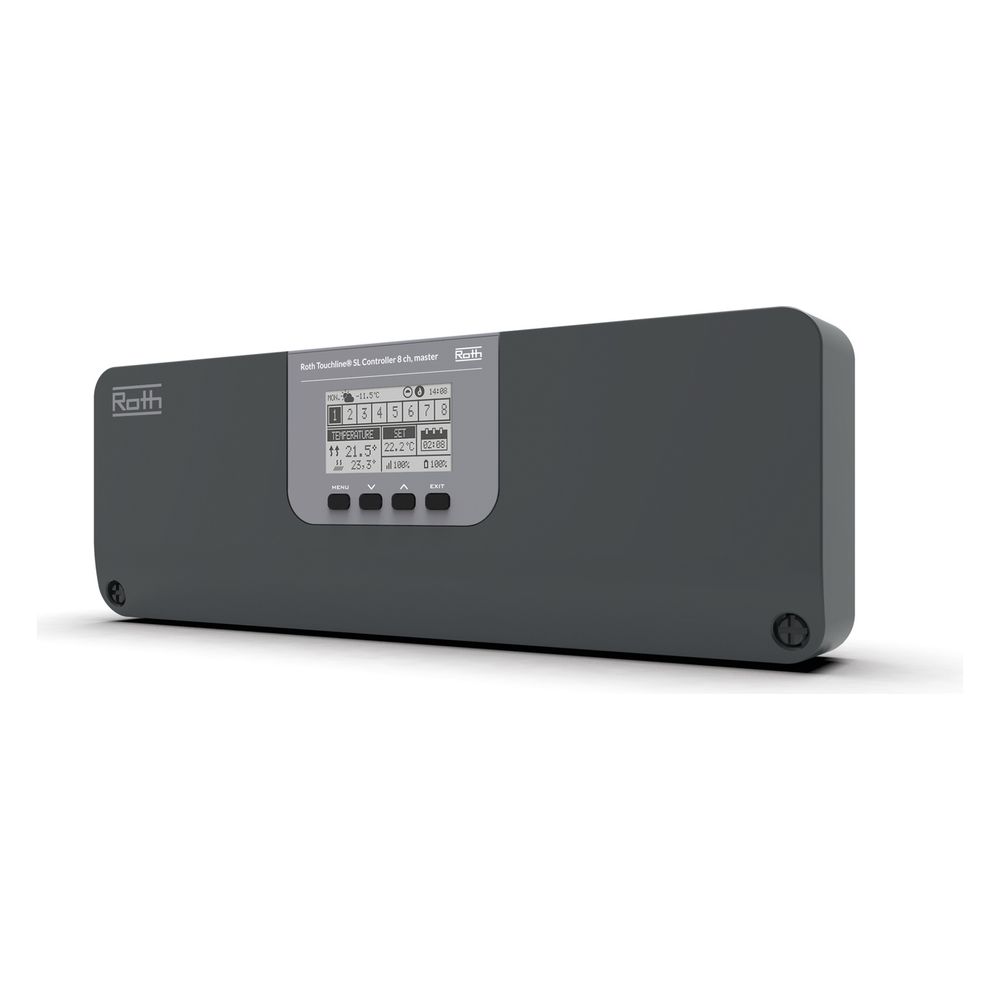

Roth Funk-Anschlussmodul Touchline SL Master R2, 8 Kanäle, 230V, IP20, 344x120x53mm
Das Funk-Anschlussmodul Touchline SL Master R2 von Roth dient der effizienten Steuerung von Flächenheizungssystemen. Es ermöglicht die präzise Regelung von bis zu acht Zonen und unterstützt sowohl Heiz- als auch Kühlfunktionen für ein optimales Raumklima.
Intelligente Regelungstechnik
Das System ist für den Einsatz in modernen Regelungsumgebungen konzipiert und bietet eine komfortable Smart Control Anbindung. Die Vernetzung erfolgt standardmäßig über Funk, wobei eine integrierte Zeitschaltuhr die zeitgesteuerte Anpassung der Betriebszustände erlaubt. Mit einer Schutzart von IP20 ist das Modul für die fachgerechte Installation in Innenräumen ausgelegt.
Leistungsmerkmale und Anschluss
Das Anschlussmodul arbeitet mit einer Versorgungsspannung von 230 V und bietet eine maximale Kontaktbelastung von 6,3 A. Pro Kanal steht eine Kapazität von 1400 W zur Verfügung, wobei die Kontaktausführung als Schließer (NO) ausgeführt ist. Ein zusätzlicher Kontakt erweitert die Flexibilität bei der Einbindung in bestehende Anlagenkonfigurationen.
Durch die Unterstützung von acht Kanälen und die integrierte Funktechnologie mit einer Empfangsfrequenz von 868 MHz stellt das Modul eine zentrale Steuereinheit für anspruchsvolle Heiz- und Kühlsysteme dar. Die Kombination aus hoher Schaltleistung und intelligenter Steuerung sorgt für eine zuverlässige Temperaturregulierung in verschiedenen Zonen.
Technische Daten
- Anzahl Kanäle: 8
- Versorgungsspannung: 230 V
- Max. Kontaktbelastung: 6,3 A
- Max. Kapazität pro Kanal: 1400 W
- Empfangsfrequenz: 868 MHz
- Schutzart: IP20
- Baulänge: 344 mm
- Bauhöhe: 120 mm
- Bautiefe: 53 mm
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135010431 |
| Hersteller | Roth |
| Anschluss für externe Antenne | nein |
| Anzahl der Kanäle/Zone | 8 |
| Artikelnummer | ROTH-1135010431 |
| Ausgangsspannung | 230 |
| Bauhöhe | 120 |
| Baulänge | 344 |
| Bautiefe | 53 |
| EAN-13 | 5702000150253 |
| Empfangsfrequenz | 868 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 1,1 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kontaktausführung | Schließer (NO) |
| Max Kapazität pro Kanal | 1400 |
| Max Kontaktbelastung | 6,3 |
| Max Spannung der Kontakte | 230 |
| Mit Zeitschaltuhr | ja |
| Mit zusätzlichem Kontakt | ja |
| Schutzart (IP) | IP20 |
| Smart Control | ja |
| Vernetzbar über Funk (standardmäßig) | ja |
| Versorgungsspannung | 230 |
| WEEE-Nr. | DE36796766 |
