Beschreibung

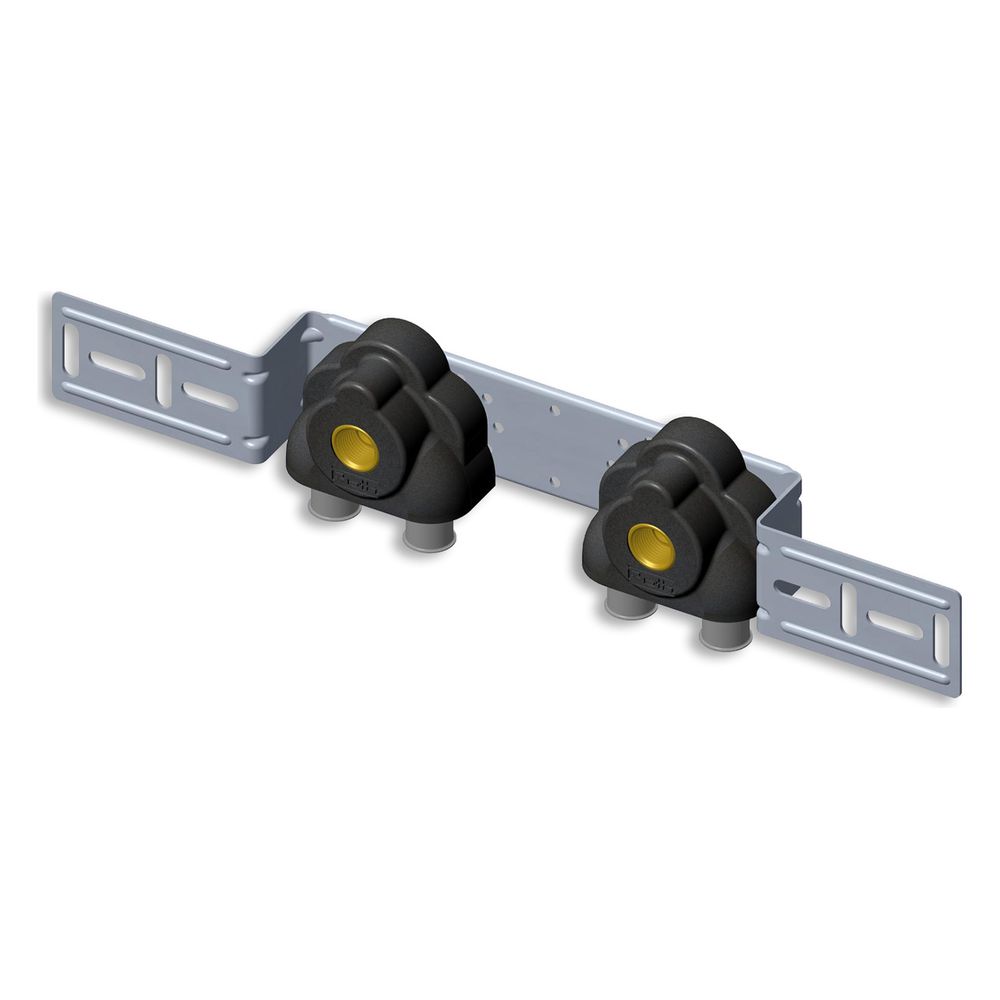

Roth U-Wandscheibenset, 17mm x 1/2" IG 153mm, Messing, 1135007335
Dieses U-Wandscheibenset von Roth ermöglicht eine zuverlässige Anbindung von Rohrleitungen in der Sanitärinstallation. Die Ausführung als Doppel-Wandscheibe mit einem Stichmaß von 153 mm ist für eine effiziente Montage konzipiert und verfügt über eine integrierte thermische Isolierung sowie ein Schallschutz-Set.
Robuste Konstruktion für die Installation
Das Gehäuse besteht aus hochwertigem Messing der Werkstoffgüte CuZn21Si3P (CC768S), was eine langlebige Verbindung sicherstellt. Die Montage erfolgt über Pressmuffen, die für einen Rohraußendurchmesser von 17 mm ausgelegt sind. Das System ist für den Einsatz in Wasserinstallationen optimiert und besitzt das entsprechende DVGW-Prüfsiegel sowie das KOMO-Prüfsiegel.
Technische Daten
- Stichmaß: 153 mm
- Rohraußendurchmesser: 17 mm
- Gewindemaß: 1/2 Zoll
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur: 5 bis 70 °C
- Werkstoff: Messing (CuZn21Si3P)
- Anschlussart: Pressmuffe
Die Kombination aus robustem Messinggehäuse und der bereits integrierten thermischen Isolierung sowie dem Schallschutz-Set unterstützt eine fachgerechte Installation. Mit einem Stichmaß von 153 mm und einer Auslegung für 17 mm Rohre bietet das Set eine präzise Passform für gängige Rohrleitungssysteme bei einem maximalen Arbeitsdruck von 10 bar.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135007335 |
| Hersteller | Roth |

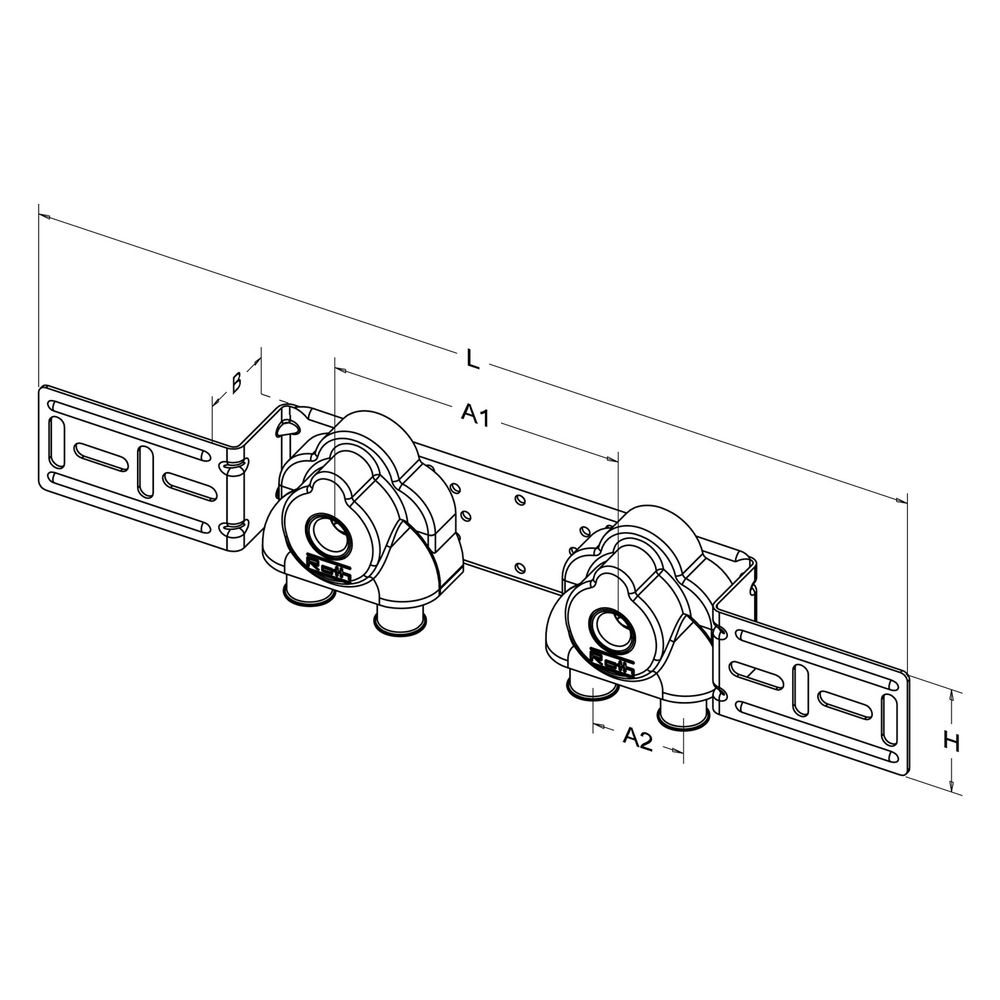

| Abstand Mitte zu Mitte | 153 |
| Anschluss | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 26 |
| Artikelnummer | ROTH-1135007335 |
| Ausführung | Doppel flach |
| Bauhöhe | 60 |
| Baulänge | 300 |
| Bautiefe | 45 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115037047 |
| Gewicht | 1,021 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Haftungsübernahmevereinbarung | Ja |
| KOMO-Prüfsiegel | ja |
| Konform NF 545 | nein |
| Konturcode | HR |
| Länge Anschluss 1 | 83 |
| Länge Anschluss 2 | 83 |
| Material Montageprofil | Stahl |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Schallschutz-Set | ja |
| Mit Schutzkappe | nein |
| Mit thermischer Isolierung | ja |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss | DN 12 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss | 17 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn21Si3P (CC768S) |
| WEEE-Nr. | DE36796766 |
