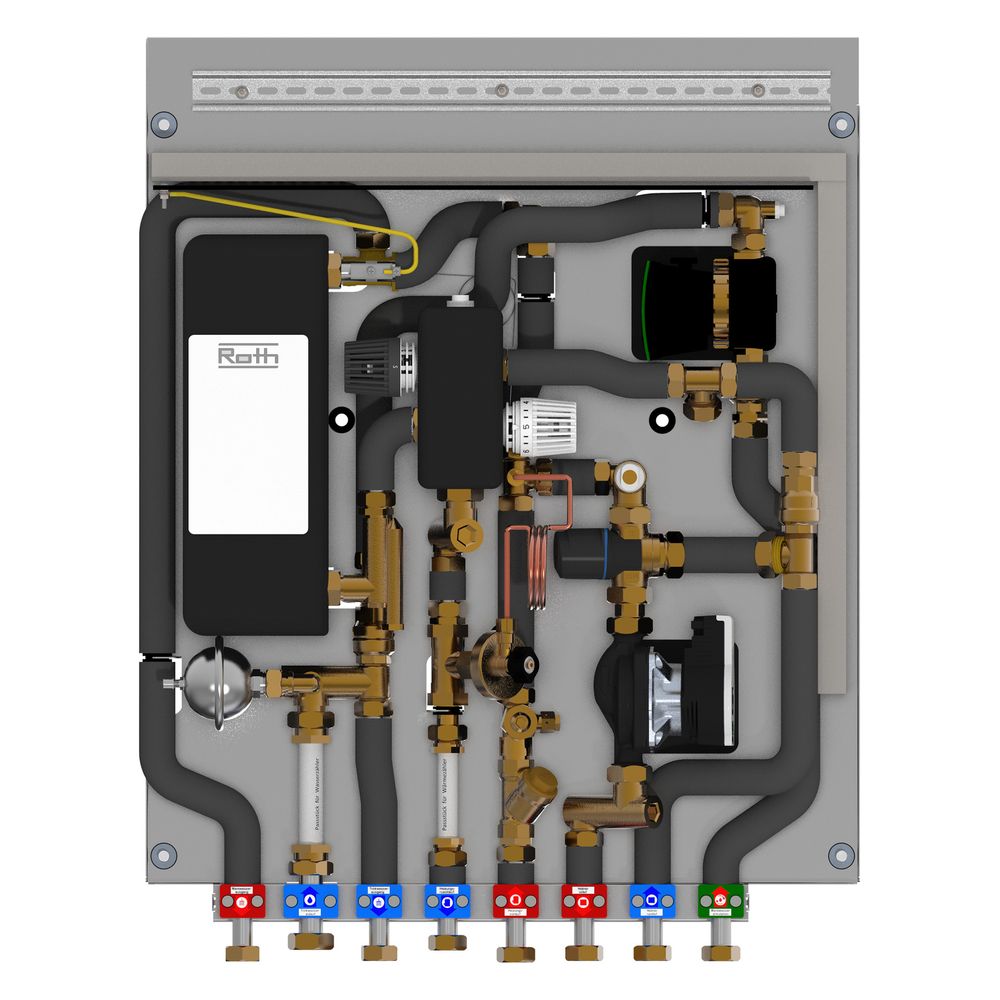

Roth Wohnungsstation FlatConnect BM 20 F FH C, 20L/min, 625x825x125mm, mit Hocheffizienzpumpe
Das Basismodul FlatConnect BM 20 F FH C von Roth dient der effizienten Trinkwassererwärmung und Heizungsanbindung in Wohngebäuden. Die kompakte Wohnungsstation ist für den Einsatz in Fernwärme-, Blockheizkraftwerk- oder Solarsystemen konzipiert und ermöglicht eine präzise hydraulische Regelung. Dank der integrierten Hocheffizienzpumpe und des kupfergelöteten Wärmetauschers aus rostfreiem Stahl wird eine zuverlässige Warmwasserbereitung sichergestellt.
Funktionsweise und Ausstattung
Die Station verfügt über eine hydraulische Regelung mit Differenzdruckregler und bietet eine Warmhaltestufe zur schnellen Bereitstellung von warmem Trinkwasser. Zur einfachen Installation sind Passstücke für Wärmezähler sowie Kaltwasserzähler bereits vorgesehen. Die vollversiegelte Bauweise des Wärmetauschers sowie die vorhandene Isolierung unterstützen einen energieeffizienten Betrieb. Ein Schmutzfänger schützt die internen Komponenten vor Ablagerungen, während der Zirkulationsanschluss den Komfort bei der Warmwasserverteilung erhöht.
Die Wohnungsstation überzeugt durch ihre robuste Konstruktion und die Eignung für verschiedene Wärmequellen. Mit einer maximalen Zapfleistung von 20 Litern pro Minute und einer Heizleistung von 12 kW bei 10 Kelvin Temperaturspreizung deckt sie den Bedarf moderner Wohneinheiten ab. Die Regelung der Warmwassertemperatur erfolgt flexibel im Bereich von 45 bis 60 Grad Celsius, wobei die primäre Vorlauftemperatur zwischen 60 und 75 Grad Celsius liegt.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Max. Zapfleistung: 20 l/min
- Max. Heizleistung: 12 kW
- Einstellbereich Warmwasser: 45 - 60 °C
- Primäre Vorlauftemperatur: 60 - 75 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Nenndurchmesser Heizung/Zufuhr/Rücklauf: 3/4 Zoll
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009220 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009220 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115062933 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 26,5 kg |
| Größe Anschluss Zirkulationsleitung | 3/4 Zoll (20) |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 20 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | ja |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 61 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 20 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
