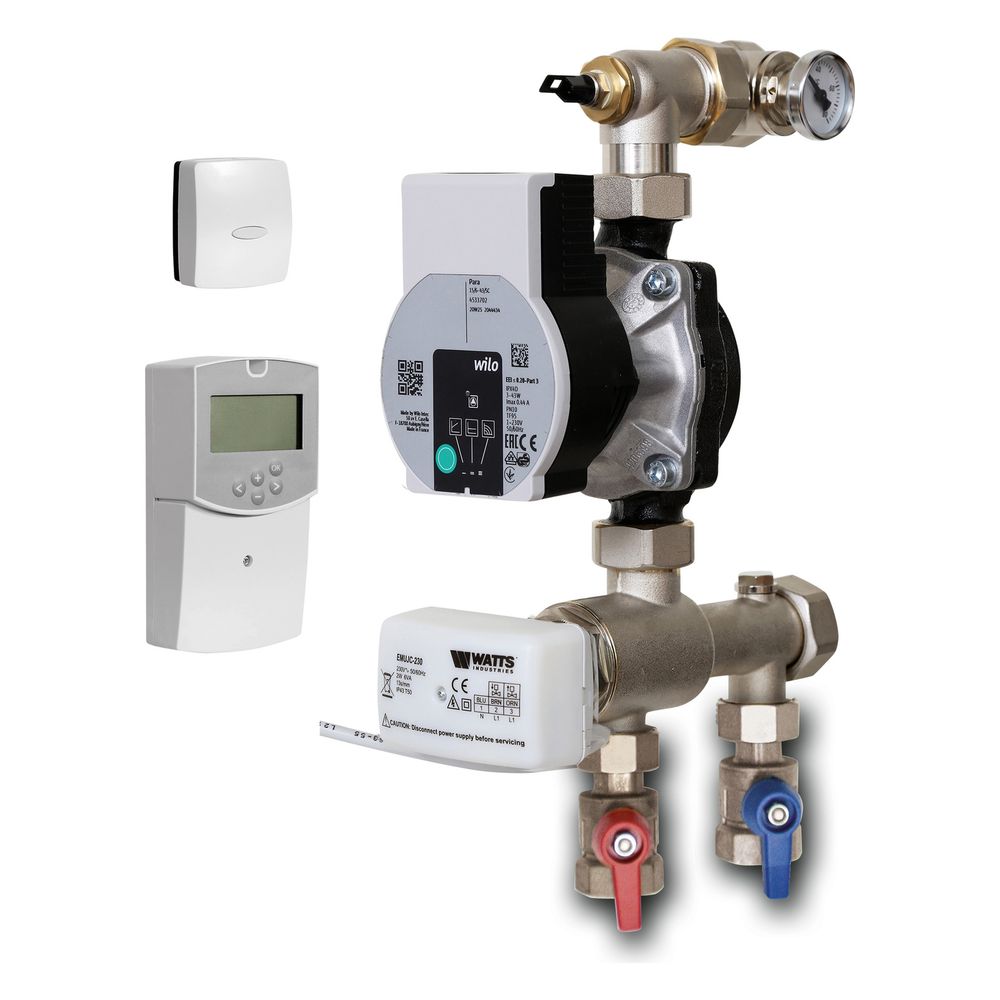

Roth Regelstation witterungsgeführt Typ 3, 14kW, Messing, 1135009978
Die witterungsgeführte Regelstation Typ 3 von Roth ermöglicht eine präzise Steuerung von Flächenheizungssystemen. Durch die integrierte elektrische Temperaturregelung und die Hocheffizienzpumpe sorgt das System für einen effizienten Betrieb in Heiz- und Kühlanwendungen. Die robuste Ausführung aus Messing ist für den Einsatz mit Glykol und Ethanol geeignet.
Funktionsweise und Regelung
Die Regelstation arbeitet witterungsabhängig und verfügt über einen eingebauten Heizkreisregler sowie einen Außentemperatursensor. Zur exakten Anpassung der Vorlauftemperatur ist ein Dreiwegeventil mit Regelventil verbaut, das über einen Servomotor angesteuert wird. Ein integriertes Thermometer erlaubt die direkte Kontrolle der Mediumtemperatur. Die Anlage ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und bietet einen Einstellbereich der Temperatur von 20 bis 70 °C.
Die Regelstation überzeugt durch ihre hohe Funktionalität und die Verwendung langlebiger Materialien wie Messing. Mit einer Leistung von 14 kW und der integrierten Hocheffizienzpumpe stellt sie eine zuverlässige Lösung für die effiziente Wärmeverteilung dar. Die Kompatibilität mit verschiedenen Medien wie Glykol und Ethanol sowie die Eignung für Heiz- und Kühlkreise machen sie zu einer vielseitigen Komponente in der modernen Haustechnik.
Technische Daten
- Leistung: 14 kW
- Max. Arbeitsdruck: 10 bar
- Einstellbereich Temperatur: 20 - 70 °C
- Nenndurchmesser primär: 1 Zoll
- Nenndurchmesser sekundär: 1 Zoll
- Kvs-Wert: 3,2
- Bauhöhe: 350 mm
- Baulänge: 212 mm
- Bautiefe: 110 mm
- Werkstoff: Messing
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135009978 |
| Hersteller | Roth |
| Anzeigebereich Thermometer | 80 |
| Artikelnummer | ROTH-1135009978 |
| Ausführung | Festwertregelung |
| Ausführung der Temperaturregelung | elektrisch |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 350 |
| Baulänge | 212 |
| Bautiefe | 110 |
| Doppelpumpe | nein |
| EAN-13 | 4037115071089 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | ja |
| Einstellbereich Temperatur | 20 - 70 |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | ja |
| Gewicht | 6,2 kg |
| Haftungsübernahmevereinbarung | Ja |
| Heizkreisregler | eingebaut |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 3,2 |
| Leistung | 14 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 80 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | ja |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | nein |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Mittenabstand Primäranschluss | 82 |
| Mittenabstand Sekundäreranschluss | 225 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 Zoll (25) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Pumpenanschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Sekundärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Wandaufstellung | nein |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Witterungsabhängige Regelung | ja |
| WEEE-Nr. | DE36796766 |
