Beschreibung

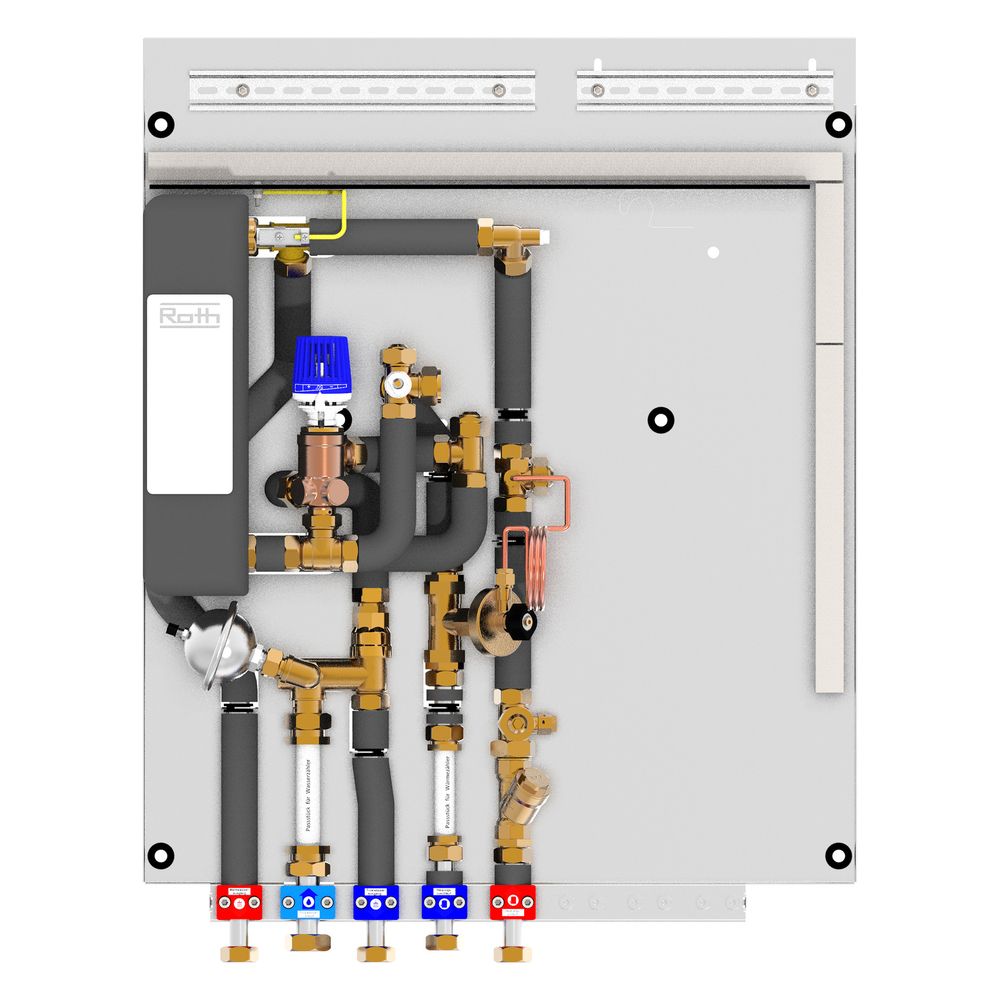

Roth Wohnungsstation FlatConnect BM LT F, 14L/min, 625x825x144mm, mit Differenzdruckregler
Das Basismodul Frischwasser FlatConnect BM LT F von Roth dient der dezentralen, hygienischen Trinkwassererwärmung im Durchlaufprinzip. Die Wohnungsstation ist speziell für Niedertemperatursysteme konzipiert und ermöglicht durch ein innovatives hydraulisches Regelventil eine effiziente Einbindung in Wärmepumpen-, Fernwärme- oder Solarheizsysteme.
Effiziente Warmwasserbereitung
Die Station verfügt über einen vollversiegelten, kupfergelöteten Wärmetauscher aus rostfreiem Stahl, der eine zuverlässige Wärmeübertragung sicherstellt. Ein integrierter Differenzdruckregler sowie eine Warmhaltestufe unterstützen den effizienten Betrieb und sorgen für hohen Komfort bei der Entnahme. Zur Langlebigkeit der Anlage trägt der werksseitig verbaute Schmutzfänger bei, während die vorhandene Isolierung Wärmeverluste minimiert.
Montage und Flexibilität
Das Modul ist für die individuelle Versorgung einer Wohneinheit optimiert und bietet durch die mitgelieferten Passstücke für Wärmezähler und Kaltwasserzähler eine hohe Flexibilität bei der Installation. Die kompakte Bauweise ermöglicht eine platzsparende Integration in Neubau- oder Modernisierungsprojekte. Die Trinkwasserkonformität gemäß UBA-Vorgaben ist gegeben.
Die Wohnungsstation überzeugt durch eine konstante Zapfleistung von 14 l/min bei verschiedenen Vorlauftemperaturen. Mit einer Bauhöhe von 825 mm und einer Bautiefe von 144 mm lässt sich das System effizient in bestehende Versorgungskonzepte einbinden und unterstützt durch die niedrige Heizmittelübertemperatur den wirtschaftlichen Betrieb moderner Wärmepumpen.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 144 mm
- Zapfleistung: 14 l/min
- Primäre Vorlauftemperatur: 50 - 60 °C
- Einstellbereich Warmwasser: 45 - 55 °C
- Max. Arbeitsdruck primär: 600 kPa
- Max. Arbeitsdruck sekundär: 600 kPa
- Nenndurchmesser Heizung: 3/4 Zoll
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010262 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010262 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 144 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115072994 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 19,25 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 14 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | nein |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 1 Zoll (25) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 39 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 14 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
