Beschreibung

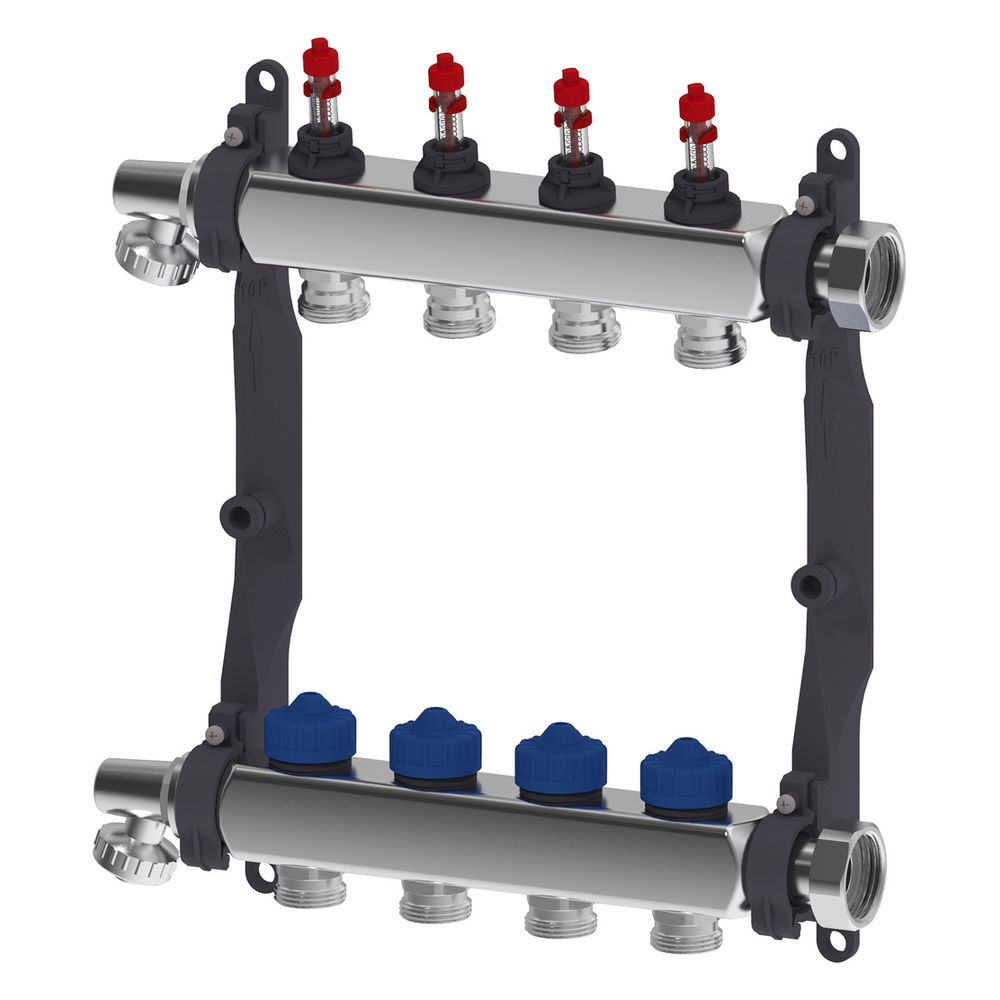

Roth Heizkreisverteiler Edelstahl, 4 Gruppen, G 1" IG, 300x330x65mm, 1135009999
Dieser Heizkreisverteiler aus rostfreiem Edelstahl ermöglicht eine präzise Steuerung von Flächenheizungssystemen. Das Modell ist für vier Heizkreise ausgelegt und verfügt über eine integrierte Durchflussanzeige zur Kontrolle der Volumenströme. Die robuste Bauweise eignet sich sowohl für den Heizbetrieb als auch für Kühlanwendungen.
Effiziente Regelung und Installation
Die Durchflussanzeige erlaubt eine exakte statische hydraulische Einregulierung der einzelnen Heizkreise. Die primärseitigen Anschlüsse sind flexibel links oder rechts montierbar und als Innengewinde ausgeführt. Zur einfachen Inbetriebnahme und Wartung ist der Verteiler mit einem Füll- und Entleerungshahn sowie einer Entlüftung ausgestattet. Die sekundärseitigen Anschlüsse sind für den Eurokonus nach EN 16313 ausgelegt, was eine zuverlässige Anbindung der Heizrohre sicherstellt.
Der aus langlebigem Edelstahl gefertigte Verteiler bietet mit vier absperrbaren Heizkreisen eine solide Basis für eine effiziente Wärmeverteilung. Mit einer Baulänge von 300 mm und einer Bautiefe von 65 mm lässt er sich kompakt in gängige Verteilerschränke integrieren. Die Auslegung für einen maximalen Arbeitsdruck von 6 bar und eine Mediumtemperatur von 60 bis 70 °C deckt die Anforderungen moderner Flächenheizungen ab. Die mitgelieferten schallgedämmten Konsolen ermöglichen eine stabile Montage.

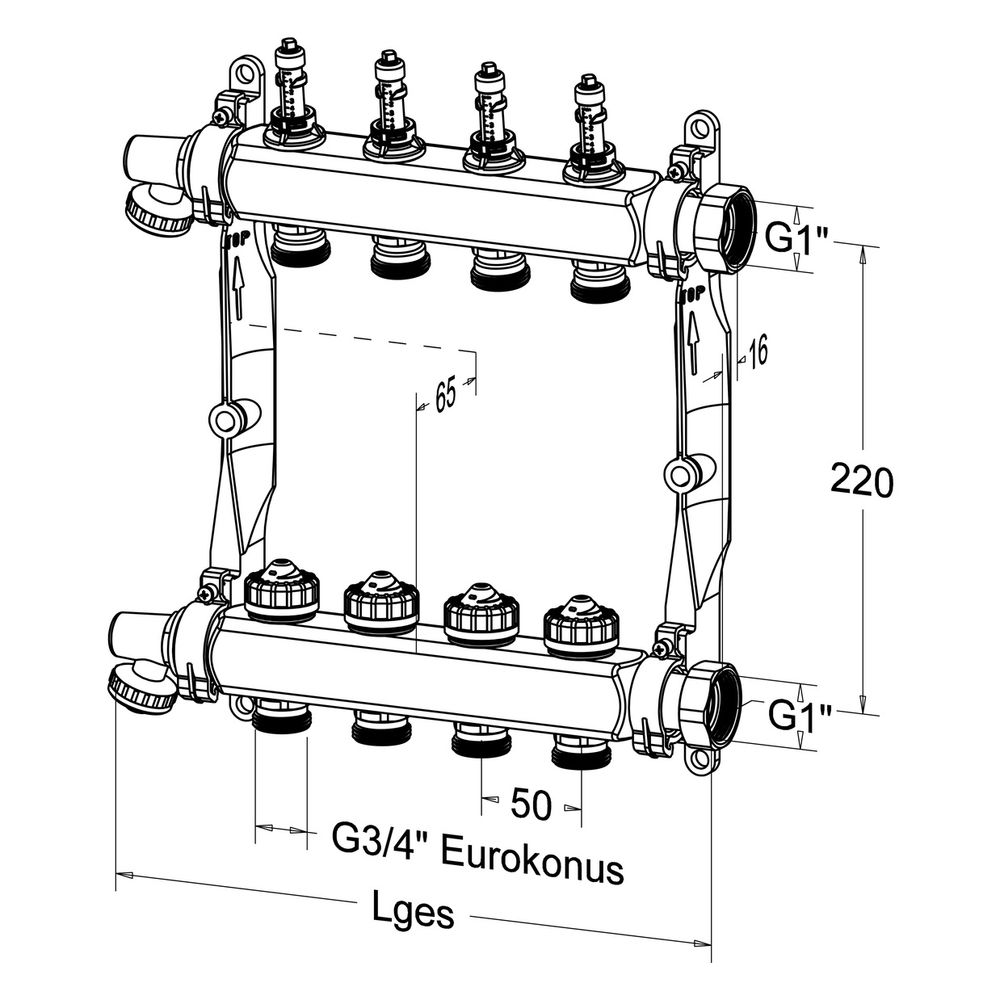

Technische Daten
- Anzahl der Gruppen sekundär: 4
- Werkstoff: Rostfreier Stahl
- Max. Arbeitsdruck: 6 bar
- Baulänge: 300 mm
- Bauhöhe: 330 mm
- Bautiefe: 65 mm
- Anschluss Primärseite: 1 Zoll (25) Innengewinde
- Anschluss Sekundärseite: Eurokonus nach EN 16313
- Durchflussleistung: 0 - 240 l/h
- Mediumtemperatur: 60 - 70 °C
Lieferumfang
- 1x Heizkreisverteiler
- 1x Wandbefestigungsbügel
- 1x Endstücke mit Absperrung
- 2x Flachdichtungen
- 1x Bezeichnungsschilder
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Platte/Klips/Verteiler |
| Hersteller-Artikelnummer | 1135009999 |
| Hersteller | Roth |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 4 |
| Artikelnummer | ROTH-1135009999 |
| Bauhöhe | 330 |
| Baulänge | 300 |
| Bautiefe | 65 |
| Durchflussleistung | 0 - 240 |
| EAN-13 | 4037115071195 |
| Erweiterbar | nein |
| Geeignet für Kühlen | ja |
| Gewicht | 2 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hydraulischer Abgleich | statisch |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 60 - 70 |
| Mit Durchflussanzeige | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Keramikventil | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | ja |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Multi-Zonen-Verteiler | nein |
| Nenndurchmesser primär | 1 Zoll (25) |
| Position primärer Anschluss | links/rechts |
| Primärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Rohraußendurchmesser sekundär | 14 - 20 |
| Sekundärer Anschluss | Eurokonus nach EN 16313 |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | ja |
| Volumenstrommessung | ohne |
| Werkstoff | rostfreier Stahl |
| WEEE-Nr. | DE36796766 |
