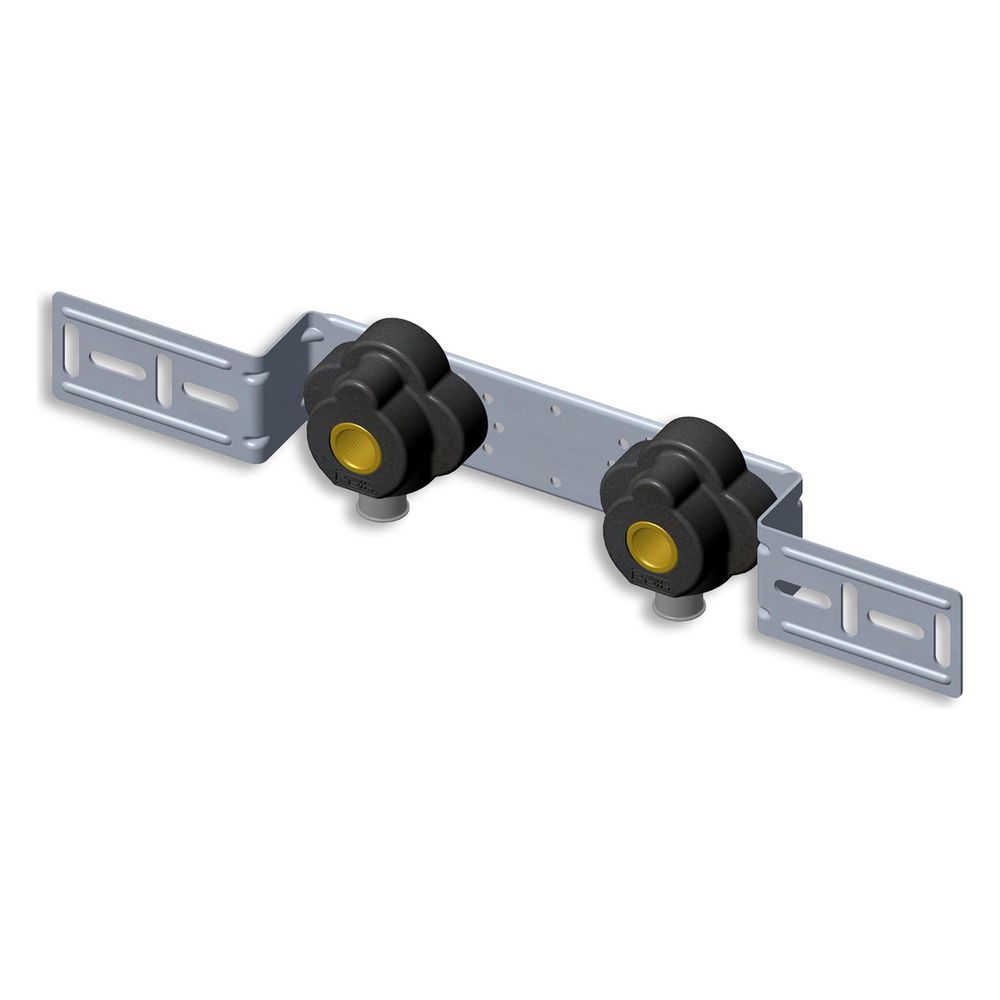

Roth Wandscheibenset Typ I/SE Messing, 17mm x G 1/2" IG, Stichmaß 153mm
Das Roth Wandscheibenset ermöglicht eine fachgerechte Anbindung von Rohrleitungen in der Sanitärinstallation. Die Ausführung als Doppel-Wandscheibe ist für einen Rohraußendurchmesser von 17 mm ausgelegt und verfügt über ein Stichmaß von 153 mm.
Robuste Konstruktion für die Installation
Das Gehäuse besteht aus Messing der Werkstoffgüte CuZn21Si3P (CW724R), was eine stabile Verbindung sicherstellt. Die Montage erfolgt über eine Pressmuffe. Für eine effiziente Installation und einen sicheren Betrieb ist das Set bereits mit einer thermischen Isolierung sowie einem Schallschutz-Set ausgestattet. Das Montageprofil aus Stahl sorgt für zusätzliche Stabilität.
Einsatzbereich und Kompatibilität
Das Fitting ist für den Einsatz in Wasserinstallationen konzipiert und verfügt über das DVGW-Siegel für Wasser sowie das KOMO-Prüfsiegel. Mit einem Gewindemaß von 1/2 Zoll Innengewinde ist es in gängige Installationssysteme integrierbar. Die Auslegung für einen maximalen Arbeitsdruck von 10 bar bei 20 °C sowie der Mediumtemperaturbereich von 5 °C bis 70 °C ermöglichen einen zuverlässigen Dauerbetrieb.
Die Kombination aus hochwertigem Messinggehäuse und integriertem Schallschutz macht dieses Wandscheibenset zu einer soliden Wahl für die fachgerechte Installation. Mit einem Stichmaß von 153 mm bietet es eine präzise Passform für den dauerhaften Einsatz in Rohrinstallationssystemen.
Technische Daten
- Rohraußendurchmesser: 17 mm
- Gewindemaß Armatur: 1/2 Zoll
- Stichmaß: 153 mm
- Werkstoff Gehäuse: Messing (CuZn21Si3P)
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Anschlussart: Pressmuffe
- Bauhöhe: 60 mm
- Bautiefe: 45 mm
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135006228 |
| Hersteller | Roth |

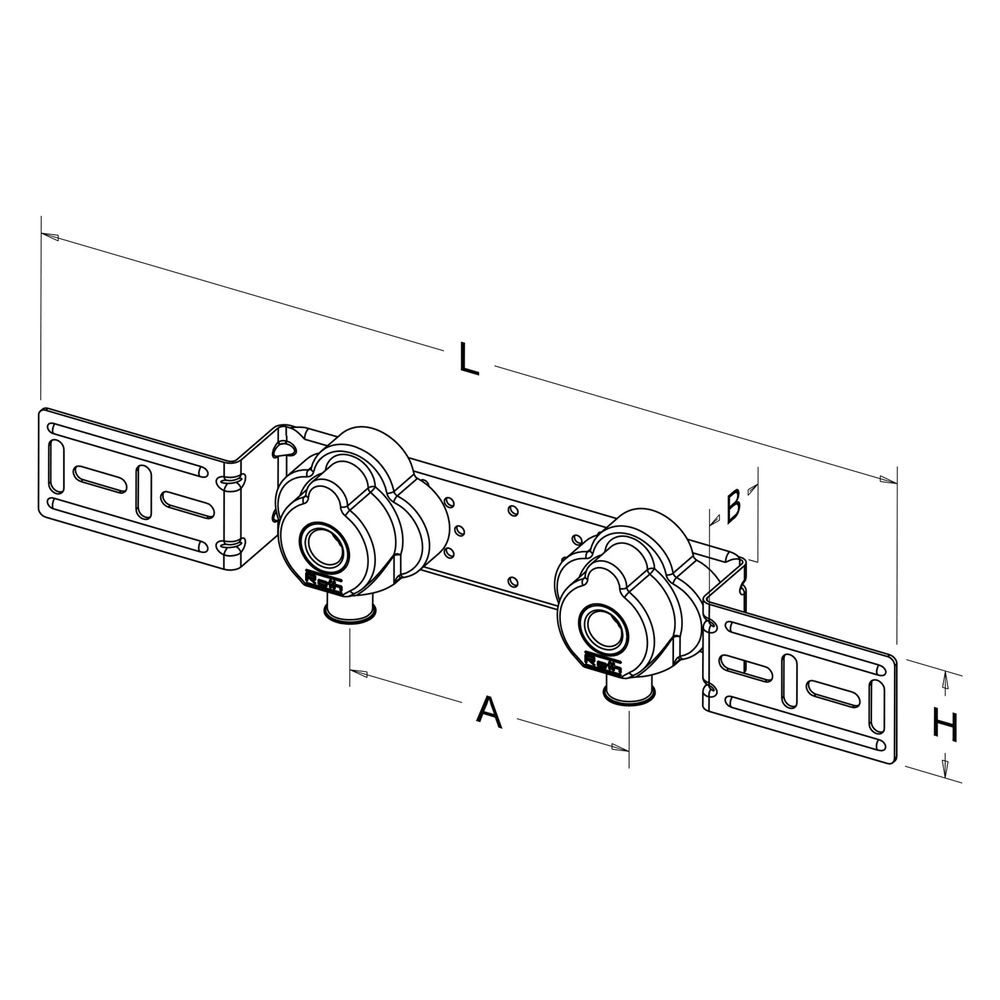

| Abstand Mitte zu Mitte | 153 |
| Anschluss | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 15 |
| Artikelnummer | ROTH-1135006228 |
| Ausführung | Doppel flach |
| Bauhöhe | 60 |
| Baulänge | 480 |
| Bautiefe | 45 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115030970 |
| Gewicht | 0,88 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Haftungsübernahmevereinbarung | Ja |
| KOMO-Prüfsiegel | ja |
| Konform NF 545 | nein |
| Konturcode | HR |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 45 |
| Material Montageprofil | Stahl |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Schallschutz-Set | ja |
| Mit Schutzkappe | nein |
| Mit thermischer Isolierung | ja |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss | DN 12 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss | 17 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn21Si3P (CW724R) |
| WEEE-Nr. | DE36796766 |
