Beschreibung

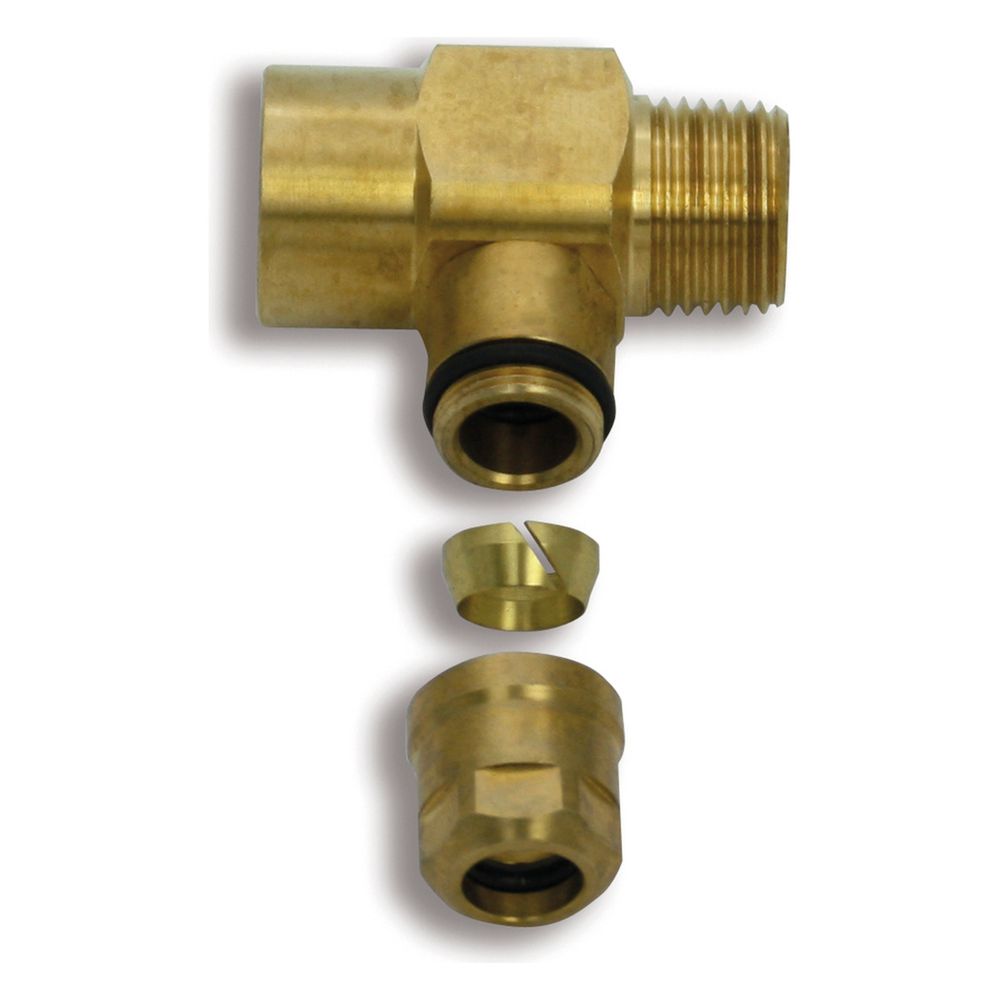

Roth Unterverteiler CC Compact UV-01, T-Stück, DN 8, Messing, 1135006679
Der Unterverteiler aus dem CC-Compact-System von Roth dient als Komponente in Flächenheizungssystemen. Das mehrteilige T-Stück aus Messing ermöglicht eine präzise Anbindung von Roth Systemrohren ClimaComfort S5 mit 11 mm Außendurchmesser an eine geregelte Heizwärmezuführung.
Robuste Konstruktion für Flächenheizungen
Das Bauteil ist aus Messing (CuZn39Pb3) gefertigt und für den Einsatz in Heizungsumgebungen konzipiert. Die Konstruktion ist zugfest ausgelegt und unterstützt einen maximalen Betriebsdruck von 6 bar bei einer Mediumtemperatur im Dauerbetrieb von 5 bis 70 °C. Durch die Ausführung als T-Stück mit Innengewinde, Außengewinde und Klemmring lässt sich das System effizient in bestehende Installationen integrieren.
Die präzise Verarbeitung unterstützt eine dauerhafte Funktionalität innerhalb des systemgebundenen Aufbaus. Mit einer Nenngröße von 1/2 Zoll für die Gewindeanschlüsse bietet dieses Bauteil eine passgenaue Lösung für die fachgerechte Verteilung in Flächenheizungssystemen.
Technische Daten
- Ausführung: T-Stück
- Werkstoff: Messing (CuZn39Pb3)
- Max. Betriebsdruck: 6 bar
- Mediumtemperatur: 5 - 70 °C
- Anschluss 1: 1/2 Zoll Innengewinde Flare (UNF)
- Anschluss 2: 1/2 Zoll Außengewinde Flare (UNF)
- Anschluss 3: Klemmring (DN 8)
- Rohraußendurchmesser Anschluss 3: 11 mm
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | CC-Compact-System |
| Hersteller-Artikelnummer | 1135006679 |
| Hersteller | Roth |
| Anschluss 1 | Innengewinde Flare (UNF) |
| Anschluss 2 | Außengewinde Flare (UNF) |
| Anschluss 3 | Klemmring |
| Arbeitslänge Anschluss 1 | 15 |
| Arbeitslänge Anschluss 2 | 20 |
| Arbeitslänge Anschluss 3 | 20 |
| Artikelnummer | ROTH-1135006679 |
| Ausführung | T-Stück |
| DIN-CERTCO-Zertifikat | ja |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115033056 |
| FM-Prüfung | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,144 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |

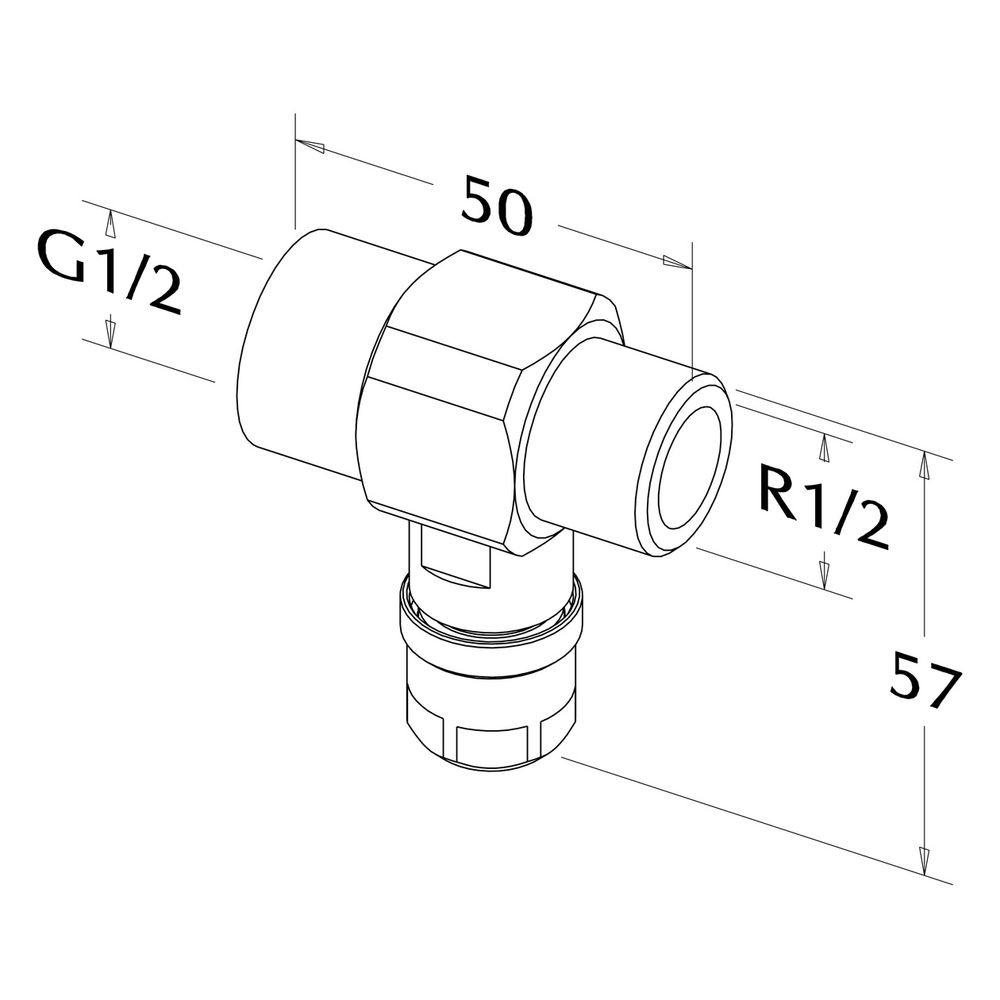

| Länge Anschluss 1 | 25 |
| Länge Anschluss 2 | 25 |
| Länge Anschluss 3 | 57 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Max Betriebsdruck bei max Mediumtemperatur | 6 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | ja |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 3 | DN 8 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 3 | 11 |
| Schlüsselweite | 17 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 3 | CuZn39Pb3 (CW614N) |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
