Beschreibung

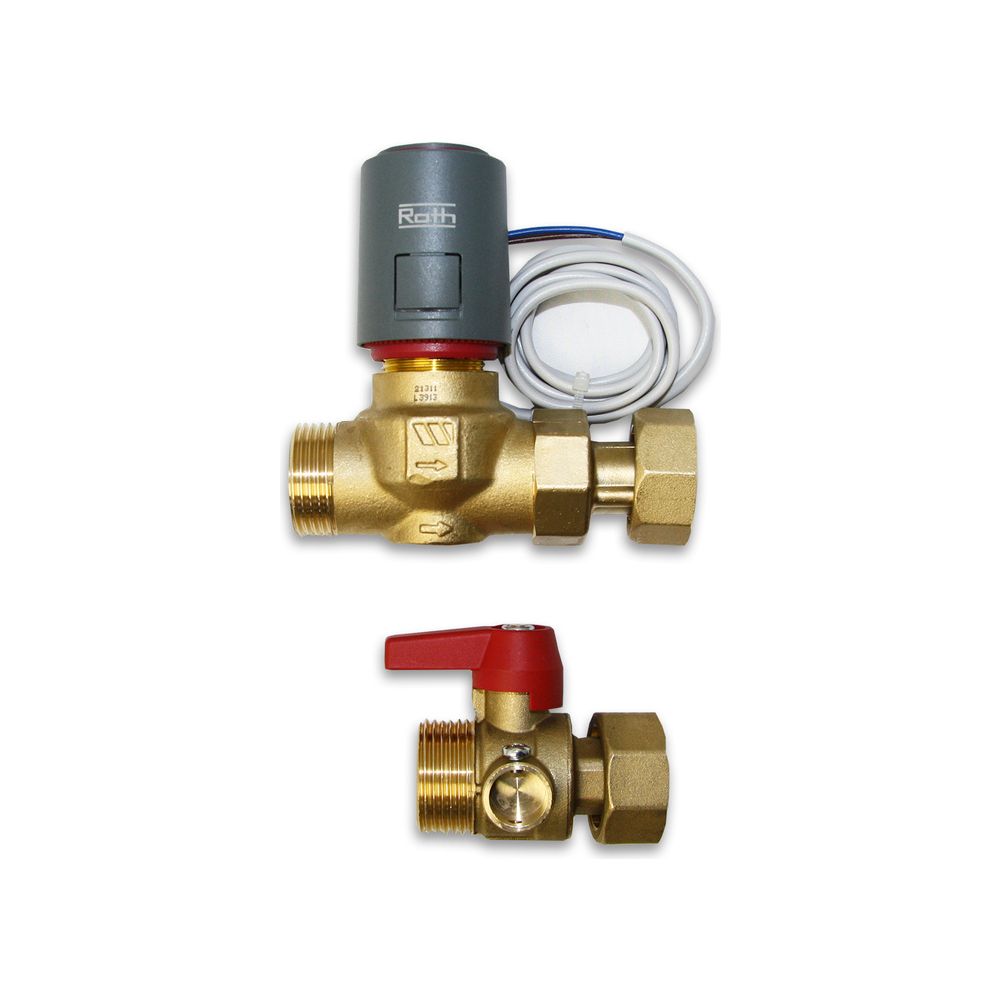

Roth Zonenregelventil-Set mit Stellantrieb, 1, 1135006691
Das Roth Zonenregelventil-Set ermöglicht eine präzise Durchflussregulierung und Absperrung in Flächenheizungssystemen. Es besteht aus einem Kugelhahn mit 1 Zoll Außengewinde, einem Regulierventil sowie einem 230 V Stellantrieb. Die robuste Konstruktion aus Messing ist für den Betrieb mit Wasser und Glykol ausgelegt und lässt sich direkt an Roth Heizkreisverteiler montieren.
Funktion und Montage
Das Set ist für den Einsatz in der Regelungstechnik konzipiert und unterstützt eine zuverlässige Zonenregelung. Der Stellantrieb wird über ein M30 x 1,5 Gewinde angeschlossen. Für die korrekte Inbetriebnahme ist der beiliegende Ventiladapter vom Typ VA80 in Hellgrau zwingend zu verwenden. Die Anschlüsse sind als zylindrisches Außengewinde nach ISO 228-1 ausgeführt.
Technische Daten
- Nenndurchmesser: 1 Zoll (25)
- Druckstufe: PN 16
- Kvs-Wert: 4,5
- Anschluss Stellantrieb: M30 x 1,5
- Werkstoff Gehäuse: Messing
- Mediumtemperatur: -20 bis 100 °C
- Anschlussart: Außengewinde zylindrisch BSPP (ISO 228-1)
- Bauhöhe: 110 mm
- Länge: 110 mm
Dieses Zonenregelventil-Set bietet eine langlebige Lösung für die effiziente Steuerung von Heizkreisen. Mit einer Druckfestigkeit von PN 16, einem Kvs-Wert von 4,5 und der Eignung für Glykolgemische deckt es einen Temperaturbereich von -20 bis 100 °C ab. Die Kombination aus hochwertigem Messinggehäuse und präziser Stellantrieb-Anbindung sorgt für eine zuverlässige Integration in moderne Flächenheizungssysteme.
Lieferumfang
- 1x Kugelhahn
- 1x Regulierventil
- 1x Stellantrieb 230 V
- 1x Ventiladapter Typ VA80
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135006691 |
| Hersteller | Roth |
| Anschluss Stellantrieb | M30 x 1,5 |
| Anschlüsse | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Arbeitslänge | 106 |
| Artikelnummer | ROTH-1135006691 |
| Ausführung | Druckdifferenz |
| Bauhöhe | 110 |
| Druckstufe Artikel | PN 16 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115033179 |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | nein |
| Geeignet für Glykol | ja |
| Geeignet für Stellantrieb | ja |
| Gewicht | 0,8 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kvs-Wert | 4,5 |
| Länge | 110 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 100 |
| Mit Messnippel | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE36796766 |
