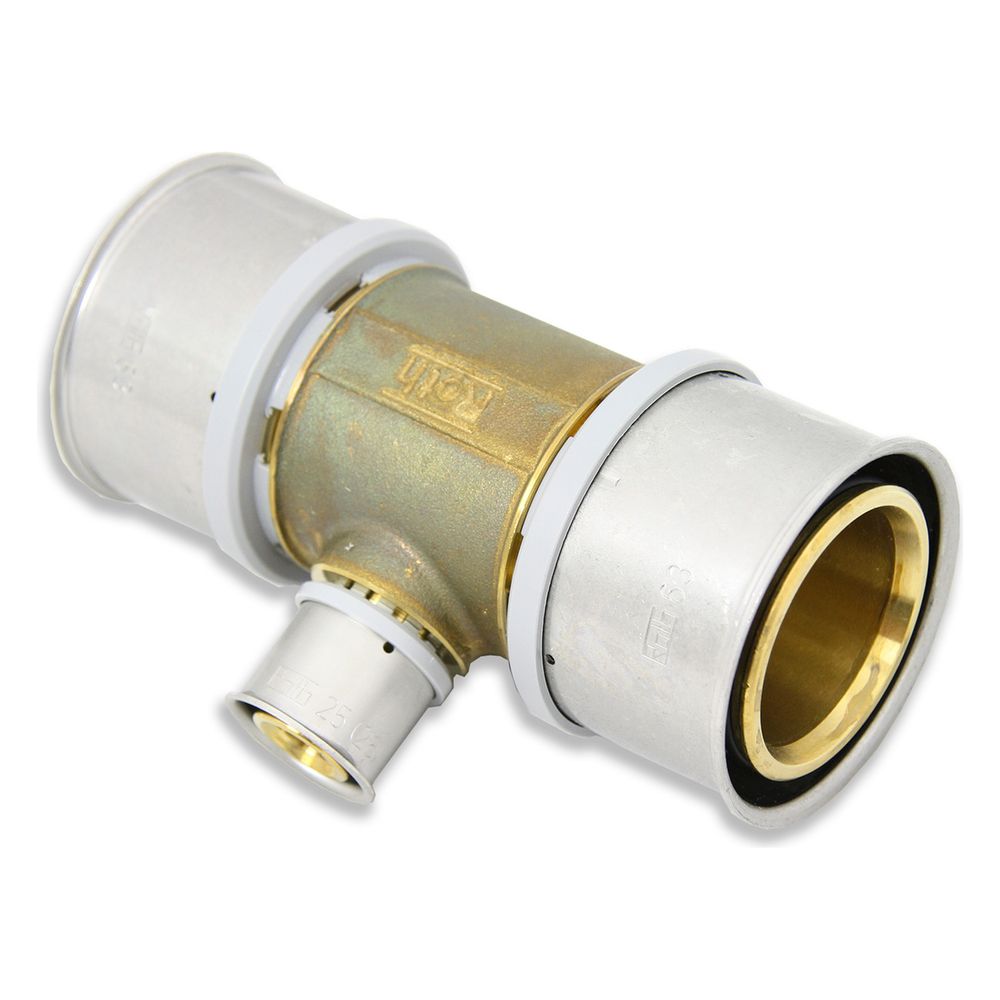

Roth T-Stück, 63x32x63mm, Messing, 1135004386
Dieses T-Stück von Roth ermöglicht eine zuverlässige Abzweigung in Rohrinstallationssystemen mit einer reduzierten Abgangsgröße. Das aus Messing gefertigte Bauteil ist für den Einsatz in Trinkwasserinstallationen optimiert und zeichnet sich durch eine robuste, zugfeste Konstruktion aus.
Robuste Verbindungstechnik
Das Fitting ist als T-Stück mit drei Pressmuffen ausgeführt, die eine dauerhafte Verbindung ermöglichen. Die Ausführung ist für den Übergang zwischen unterschiedlichen Rohrdurchmessern konzipiert, wobei der Abgang eine Reduzierung aufweist. Durch die Verwendung von Messing der Güte CuZn21Si3P (CC768S) ist eine hohe Materialbeständigkeit gegeben. Die integrierte EPDM-Dichtung sorgt für die notwendige Dichtigkeit im Systembetrieb.
Technische Daten
- Ausführung: T-Stück
- Anschluss 1: Pressmuffe 63 mm
- Anschluss 2: Pressmuffe 32 mm
- Anschluss 3: Pressmuffe 63 mm
- Werkstoff: Messing (CuZn21Si3P)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 bis 70 °C
- Trinkwasserkonformität: Ja
Das T-Stück überzeugt durch eine präzise Fertigung und die Eignung für anspruchsvolle Trinkwasserinstallationen. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 70 °C bietet es eine stabile Lösung für die Rohrverbindung. Die Kombination aus den Anschlussmaßen 63x32x63 mm und der hochwertigen Materialwahl macht dieses Fitting zu einer verlässlichen Komponente für professionelle Installationsvorhaben.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135004386 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 46,5 |
| Arbeitslänge Anschluss 2 | 26 |
| Arbeitslänge Anschluss 3 | 46,5 |
| Artikelnummer | ROTH-1135004386 |
| Ausführung | T-Stück |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115019234 |
| FM-Prüfung | nein |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 1,22 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 2 | HR |
| Konturcode Verbindung 3 | HR |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 75 |
| Länge Anschluss 2 | 96 |
| Länge Anschluss 3 | 75 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Nenndurchmesser Anschluss 3 | DN 50 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 63 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Rohraußendurchmesser Anschluss 3 | 63 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CC768S) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CC768S) |
| Werkstoffgüte Anschluss 3 | CuZn21Si3P (CC768S) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
Downloads
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
