Beschreibung

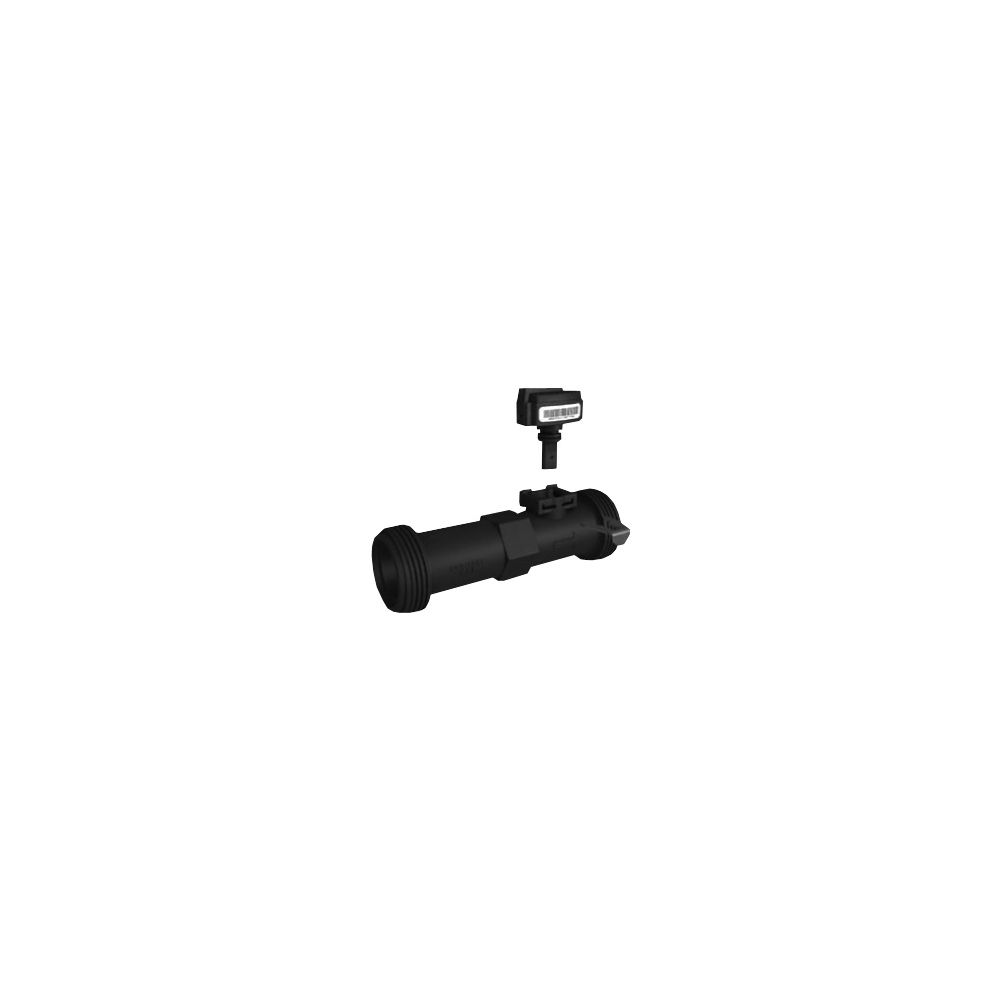

Roth Wärmemengenerfassung 5/4", 130mm, PN 6, IP54, Kunststoff, 1135006296
Die Roth Wärmemengenerfassung dient der präzisen Erfassung thermischer Energie in Wärmepumpensystemen gemäß EEWärmeG. Das Gerät ist für den Netzbetrieb konzipiert und ausschließlich in Verbindung mit einem Roth Wärmepumpenregler einsetzbar, beispielsweise für das Modell AuraModul 17 kW E.
Funktion und Einsatzbereich
Die Komponente ist für wasserführende Systeme ausgelegt und unterstützt die Energieeinheiten MWh sowie kWh. Mit einer Nenndruckstufe von PN 6 und einem maximal zulässigen Druck von PS6 ist sie für Medientemperaturen von bis zu 90 °C geeignet. Die Erfassung erfolgt über einen einströmend positionierten Durchflusssensor der Genauigkeitsklasse 1 nach EN 1434, der einen Nennvolumenstrom von 5 m³/h verarbeitet.
Installation und Kommunikation
Die Anbindung erfolgt über ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll. Die Einbaulänge beträgt 130 mm. Die Kommunikation ist fest in das System integriert und erfolgt verdrahtet. Das Gehäuse entspricht der Schutzart IP54, der Sekundärwerkstoff besteht aus Kunststoff.
Die Komponente ermöglicht eine effiziente Überwachung von Wärmepumpenanlagen. Mit einem Nennvolumenstrom von 5 m³/h, der Schutzart IP54 und der Eignung für Medientemperaturen bis 90 °C bietet das System eine verlässliche Lösung für die Wärmemengenerfassung im Netzbetrieb.
Technische Daten
- Nenndurchmesser: 1 1/4 Zoll (32)
- Einbaulänge: 130 mm
- Nennvolumenstrom (qp): 5 m³/h
- Max. Mediumtemperatur: 90 °C
- Schutzart: IP54
- Nenndruckstufe: PN 6
- Genauigkeitsklasse: Klasse 1
Lieferumfang
- 1x Roth WP-Wärmemengenerfassung 5/4 Zoll
- 1x Erweiterungsplatine MDSK
- 1x Montagezubehör
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen |
| Hersteller-Produktgruppe | Zubehör WPS |
| Hersteller-Artikelnummer | 1135006296 |
| Hersteller | Roth |
| Anschluss | Außengewinde |
| Art der Kommunikation | verdrahtet |
| Art der Spannungsversorgung | Netzbetrieb |
| Artikelnummer | ROTH-1135006296 |
| Durchflusssensor-Genauigkeitsklasse nach EN 1434 | Klasse 1 |
| Durchflusssensor-Position | einströmend |
| EAN-13 | 4037115031656 |
| Einbaulänge | 130 |
| Geeignet für Frostschutzmittel | nein |
| Geeignet für Wasser | ja |
| Gewicht | 1,9 kg |
| Kommunikation | integriert |
| LoRa-Technologie | nein |
| Max Mediumtemperatur (Dauerbetrieb) | 90 |
| Max zulässiger Druck | PS6 |
| Nenndruckstufe nach EN 1333 | PN 6 |
| Nenndurchmesser | 1 1/4 Zoll (32) |
| Nennvolumenstrom nach EN 1434 (qp) | 5 |
| Schnittstelle 4-20 mA | nein |
| Schutzart (IP) | IP54 |
| Sekundärwerkstoff | Kunststoff |
| Unterstützt Energieeinheit Gcal | nein |
| Unterstützt Energieeinheit GJ | nein |
| Unterstützt Energieeinheit kWh | ja |
| Unterstützt Energieeinheit MWh | ja |
| Unterstützt Protokoll für 3D-UNB | nein |
| Unterstützt Protokoll für M-bus (wired) | nein |
| Unterstützt Protokoll für MiniBus | nein |
| Unterstützt Protokoll für Modbus | nein |
| Unterstützt Protokoll für NB-IoT | nein |
| Unterstützt Protokoll für OMS | nein |
| Unterstützt Protokoll für wireless M-bus (wM-Bus) | nein |
| WEEE-Nr. | DE36796766 |
