Beschreibung

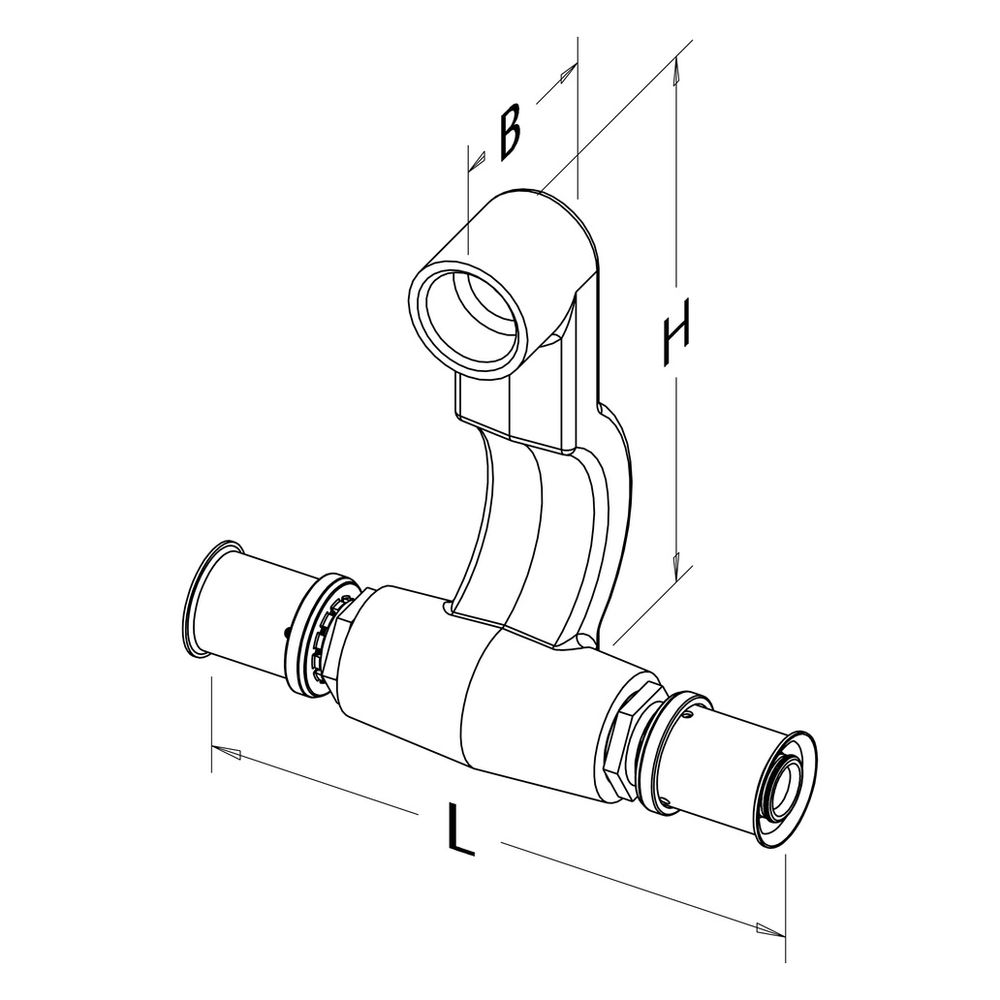

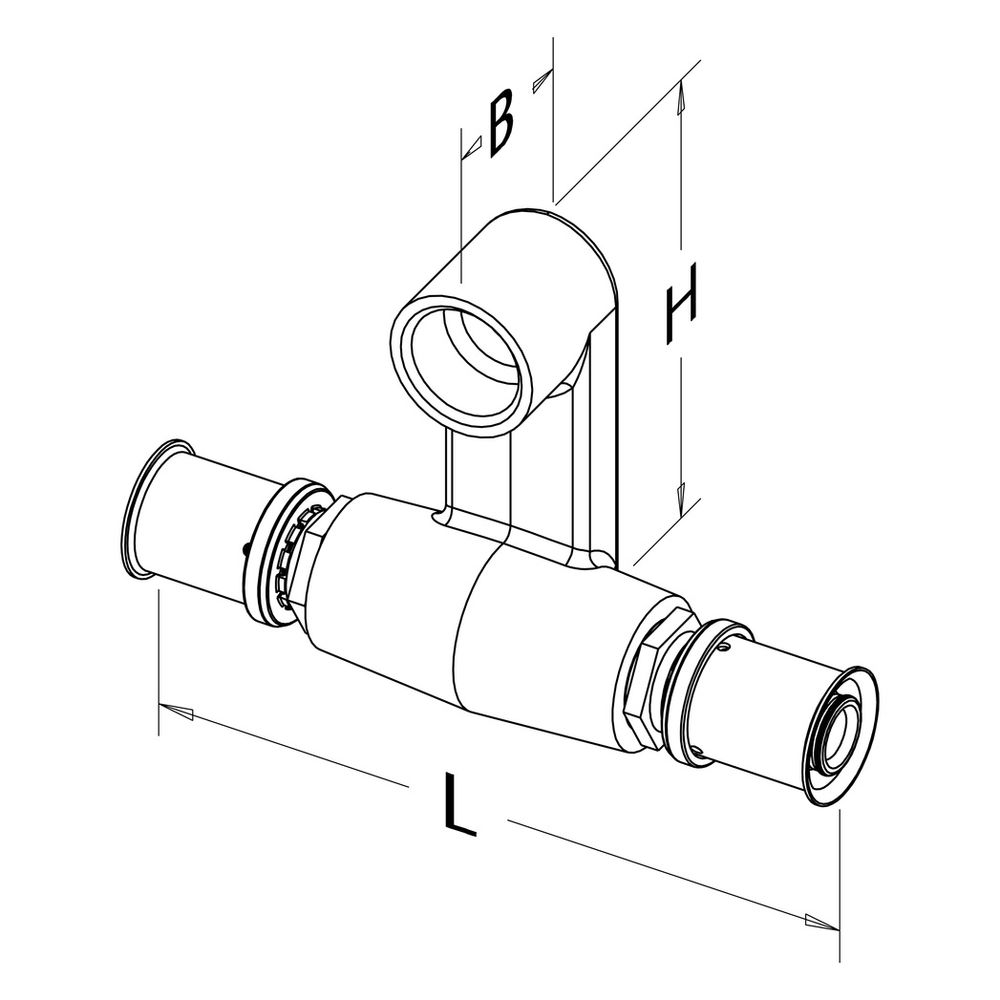

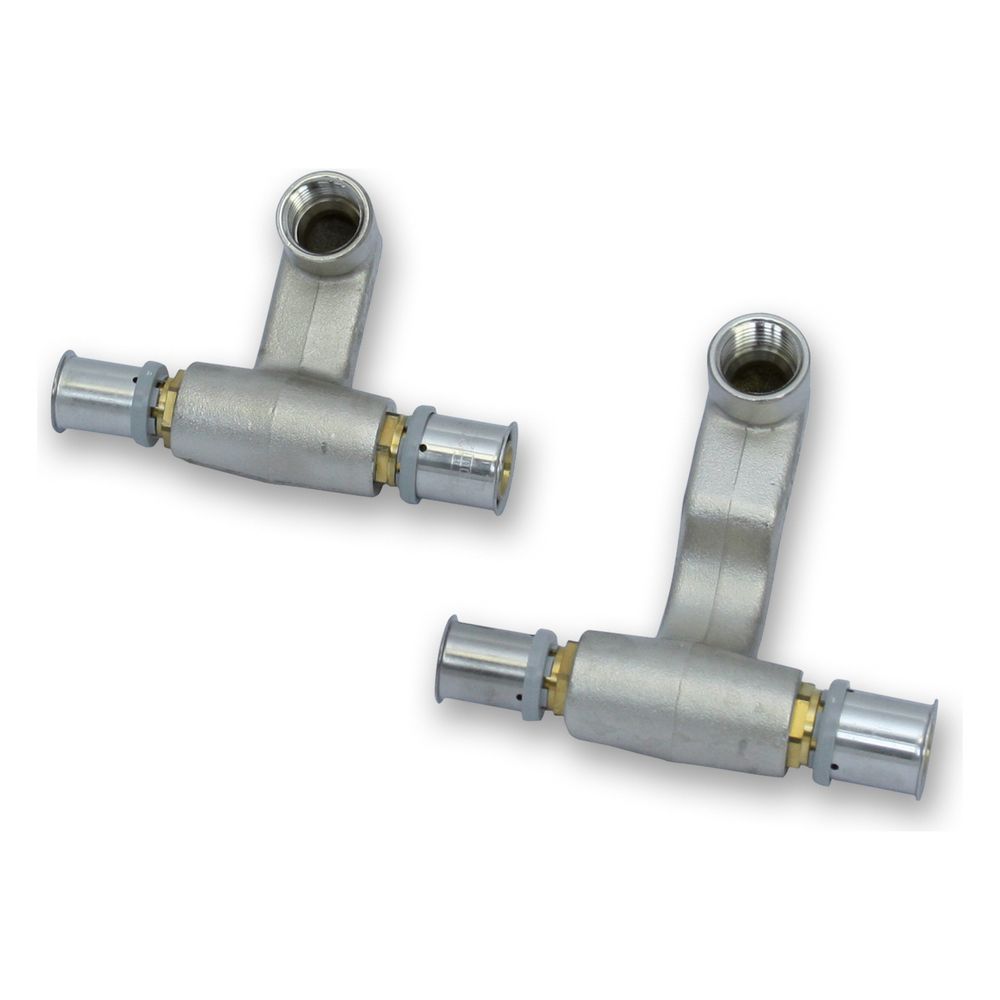

Roth Anschlusseinheit Sockelleiste 17/r x 1/2" IG Winkel, 90 Grad, Bronze, Grau
Diese Anschlusseinheit von Roth ermöglicht die fachgerechte Anbindung von Heizkörpern aus der Sockelleiste. Das einteilige Bauteil in Winkelform ist für eine dauerhafte und zugfeste Verbindung konzipiert.
Robuste Konstruktion für die Installation
Die Anschlusseinheit ist aus hochwertiger Bronze gefertigt und verfügt über eine vernickelte Oberfläche. Mit einem Rohraußendurchmesser von 17 mm an der Pressmuffe und einem zylindrischen Innengewinde von 1/2 Zoll an der zweiten Anschlussseite ist das Bauteil präzise auf gängige Installationsanforderungen abgestimmt. Die Ausführung als 90-Grad-Winkel unterstützt eine platzsparende Leitungsführung.
Die Komponente ist für einen Betriebsdruck von bis zu 6 bar ausgelegt und für Mediumtemperaturen im Dauerbetrieb zwischen 5 °C und 70 °C geeignet. Durch die zugfeste Verbindung und die systemgebundene Ausführung bietet das Bauteil eine stabile Lösung für die Rohrinstallation.
Technische Daten
- Ausführung: 1-teilig
- Form: Winkel 90 Grad
- Anschluss 1: Pressmuffe (17 mm)
- Anschluss 2: Innengewinde 1/2 Zoll (BSPP)
- Werkstoff: Bronze (Rg 5)
- Max. Betriebsdruck: 6 bar
- Mediumtemperatur: 5 - 70 °C
- Länge: 118 mm
Die Roth Anschlusseinheit überzeugt durch ihre robuste Fertigung aus Bronze und die vernickelte Oberfläche. Sie ist für einen Betriebsdruck von 6 bar sowie Temperaturen von 5 °C bis 70 °C ausgelegt und ermöglicht eine zuverlässige, zugfeste Anbindung von Heizkörpern in der Sockelleiste.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Sonstiges RIS |
| Hersteller-Artikelnummer | 1135000462 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 12 |
| Artikelnummer | ROTH-1135000462 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115002052 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | Winkel |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,553 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hauptfarbe Fitting | grau |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |
| Länge | 118 |
| Länge Anschluss 1 | 90 |
| Länge Anschluss 2 | 118 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Max Betriebsdruck bei max Mediumtemperatur | 6 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 17 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoffgüte Anschluss 1 | Bronze (Rg 5) |
| Werkstoffgüte Anschluss 2 | Bronze (Rg 5) |
| Winkel des Bogens | 90 |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
