Beschreibung

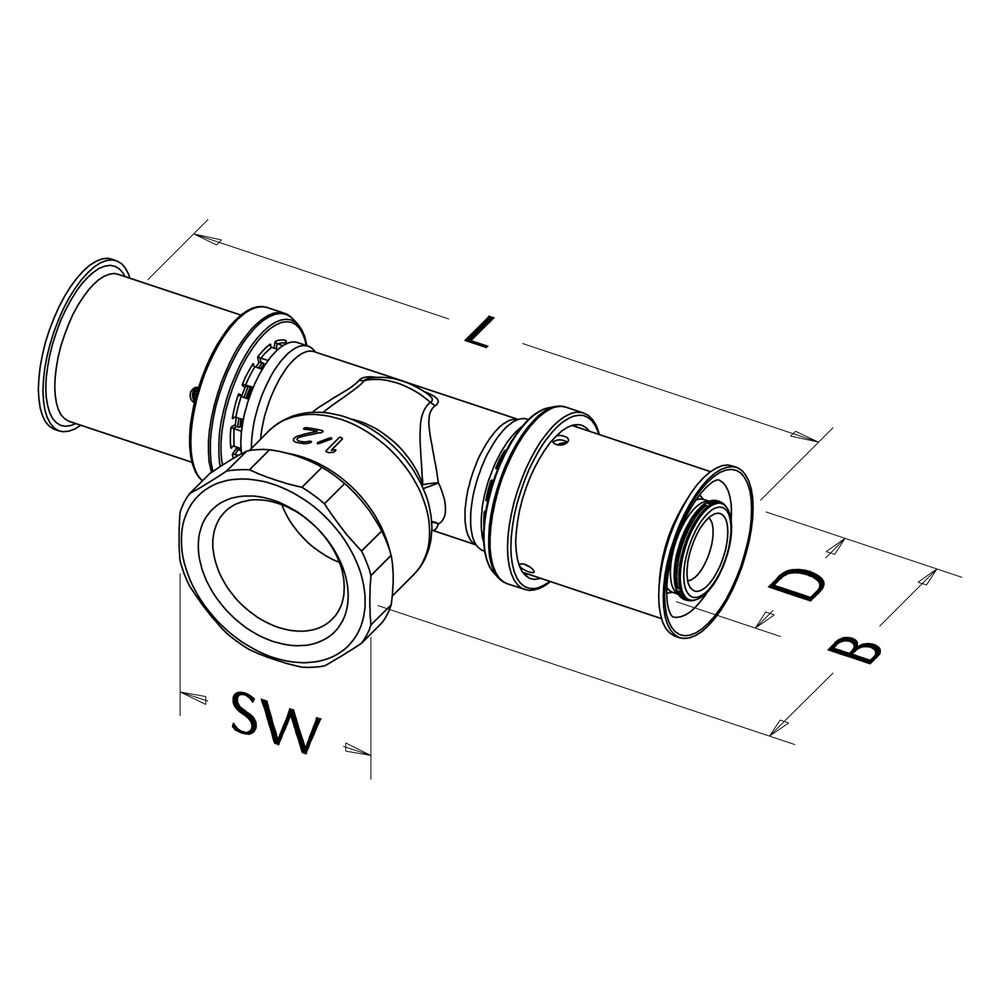

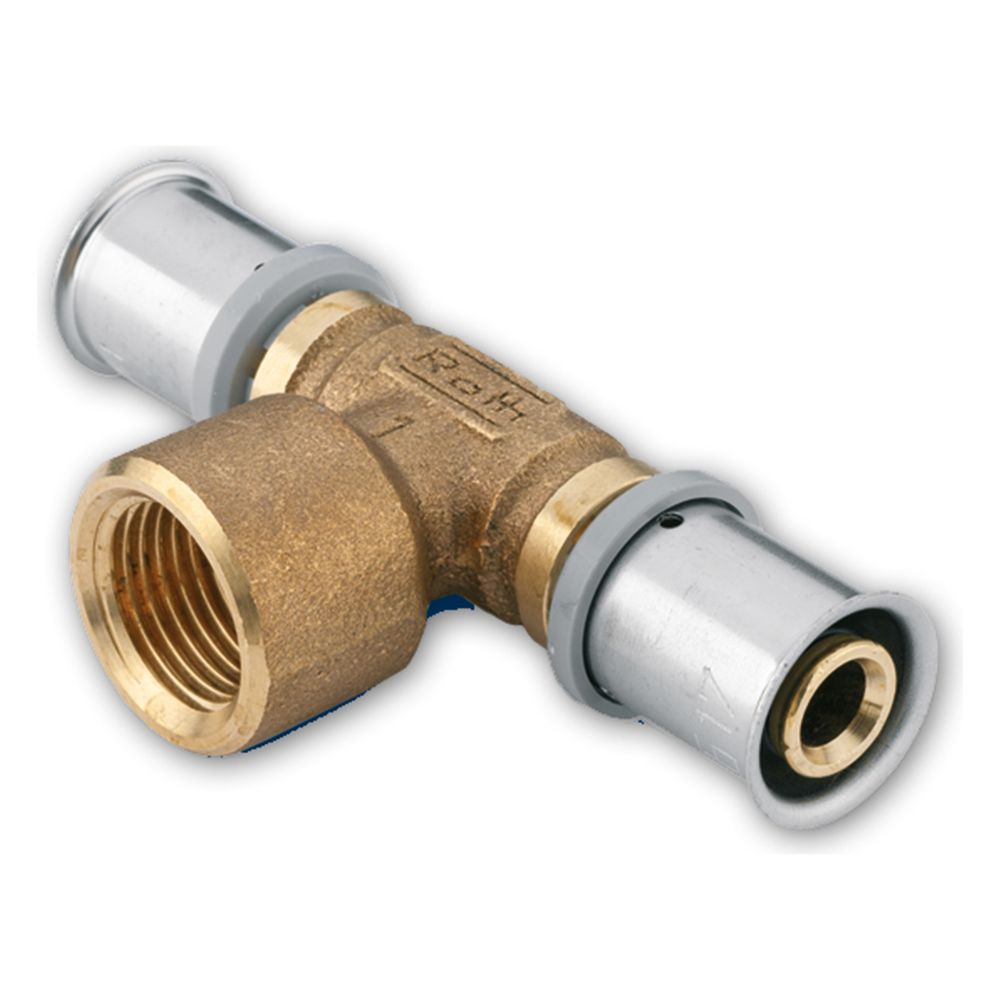

Roth T-Stück 17x1/2" IGx17mm, 10 bar, Messing, 1135001131
Dieses T-Stück aus Messing ermöglicht eine zuverlässige Abzweigung innerhalb von Rohrinstallationssystemen. Das Bauteil verfügt über zwei Pressmuffen mit einem Rohraußendurchmesser von 17 mm sowie einen Abgang mit einem zylindrischen Innengewinde in der Größe 1/2 Zoll.
Robuste Verbindungstechnik
Die Konstruktion aus der Messinglegierung CuZn21Si3P sorgt für eine zugfeste Verbindung. Das Fitting ist für den Einsatz in Trinkwasserinstallationen geeignet und verfügt über entsprechende Zertifizierungen wie das DVGW-Siegel. Die Verbindung erfolgt über die Presskontur HR, die eine sichere Montage im Systemverbund unterstützt.
Einsatzbedingungen
Das Bauteil ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Der zulässige Temperaturbereich für den Dauerbetrieb liegt zwischen 5 °C und 70 °C. Die integrierte EPDM-Dichtung sorgt für die Dichtigkeit der Pressverbindungen unter den spezifizierten Betriebsbedingungen.
Technische Daten
- Ausführung: T-Stück 90°
- Anschluss 1 & 3: Pressmuffe 17 mm
- Anschluss 2: Innengewinde 1/2 Zoll (BSPP)
- Werkstoff: Messing (CuZn21Si3P)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Schlüsselweite: 27 mm
Durch die präzise Fertigung und die Materialwahl eignet sich dieses T-Stück ideal für professionelle Installationen im Trinkwasserbereich. Mit einer Schlüsselweite von 27 am Innengewinde und der robusten Ausführung aus Messing bietet es eine stabile Lösung für 17 mm Rohrleitungen bei einem Betriebsdruck von bis zu 10 bar.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135001131 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 38 |
| Arbeitslänge Anschluss 3 | 26 |
| Artikelnummer | ROTH-1135001131 |
| Ausführung | T-Stück |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115000621 |
| FM-Prüfung | nein |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,175 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 3 | HR |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 44,5 |
| Länge Anschluss 2 | 41 |
| Länge Anschluss 3 | 44,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 3 | DN 12 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 17 |
| Rohraußendurchmesser Anschluss 3 | 17 |
| Schlüsselweite | 27 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CC768S) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CC768S) |
| Werkstoffgüte Anschluss 3 | CuZn21Si3P (CC768S) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
