Beschreibung

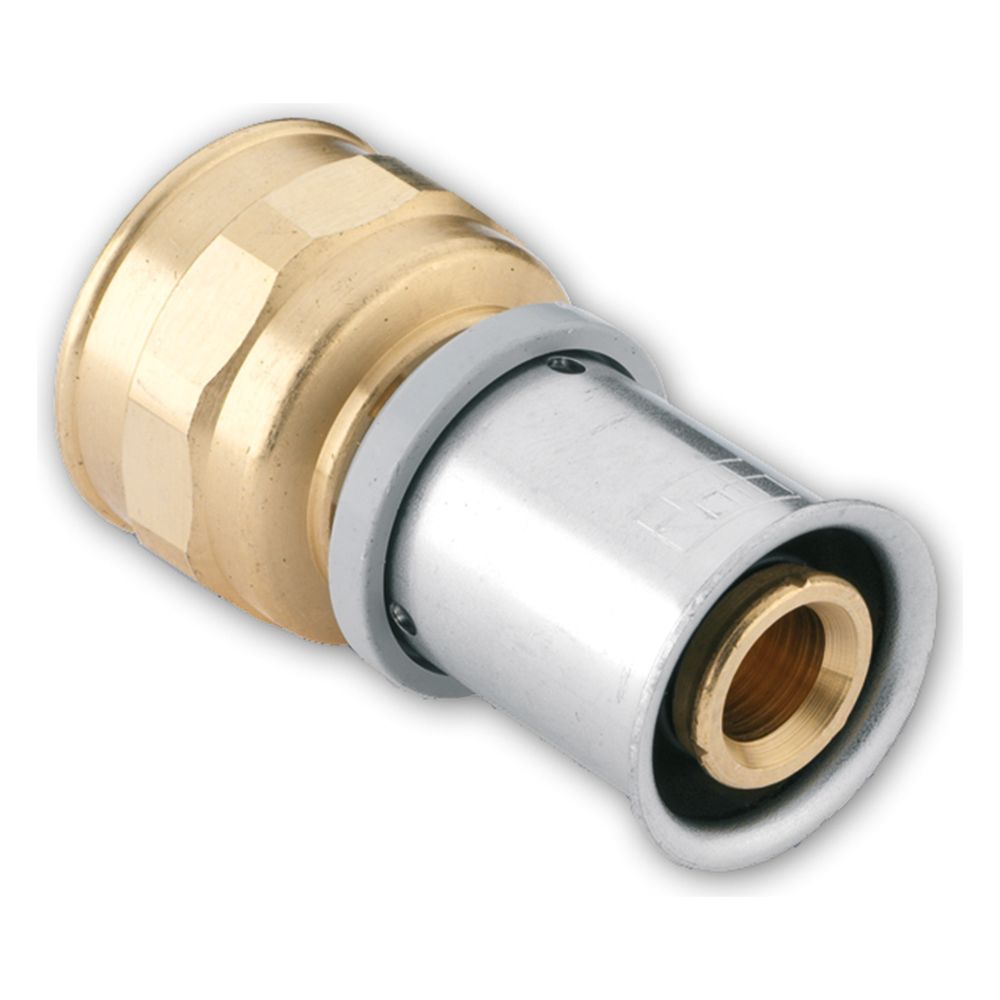

Roth Übergangsmuffe, 25mm x 3/4" IG, Messing, 1135001268
Diese Übergangsmuffe von Roth ermöglicht eine zuverlässige Verbindung zwischen einem 25 mm Systemrohr und einem 3/4 Zoll Innengewinde. Das aus Messing gefertigte Bauteil ist für den Einsatz in Trinkwasserinstallationen optimiert und zeichnet sich durch eine robuste, zugfeste Konstruktion aus. Die gerade Ausführung sorgt für eine präzise Leitungsführung in verschiedenen Rohrinstallationssystemen.
Robuste Verbindungstechnik
Die aus der Werkstoffgüte CuZn21Si3P (CW724R) gefertigte Muffe ist für den dauerhaften Einsatz in wasserführenden Systemen konzipiert. Mit einer zugfesten Verbindung bietet das Bauteil eine hohe Stabilität bei Betriebstemperaturen zwischen 5 °C und 70 °C. Der maximale Betriebsdruck liegt bei 10 bar, was den Einsatz in anspruchsvollen Installationen ermöglicht. Die Komponente ist trinkwasserkonform gemäß UBA-Vorgaben und verfügt über relevante Zertifizierungen wie das DVGW-Siegel für Wasser, KIWA sowie KOMO.
Die Übergangsmuffe verbindet eine Pressmuffe mit einem zylindrischen Innengewinde und ist durch ihre kompakte Bauweise für eine effiziente Montage geeignet. Dank der hochwertigen Materialwahl ist eine dauerhafte Stabilität im System sichergestellt. Mit einer Schlüsselweite von 32 lässt sich das Bauteil sicher installieren.
Technische Daten
- Material: Messing (CuZn21Si3P)
- Anschluss 1: Pressmuffe (25 mm)
- Anschluss 2: Innengewinde 3/4 Zoll (BSPP)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C

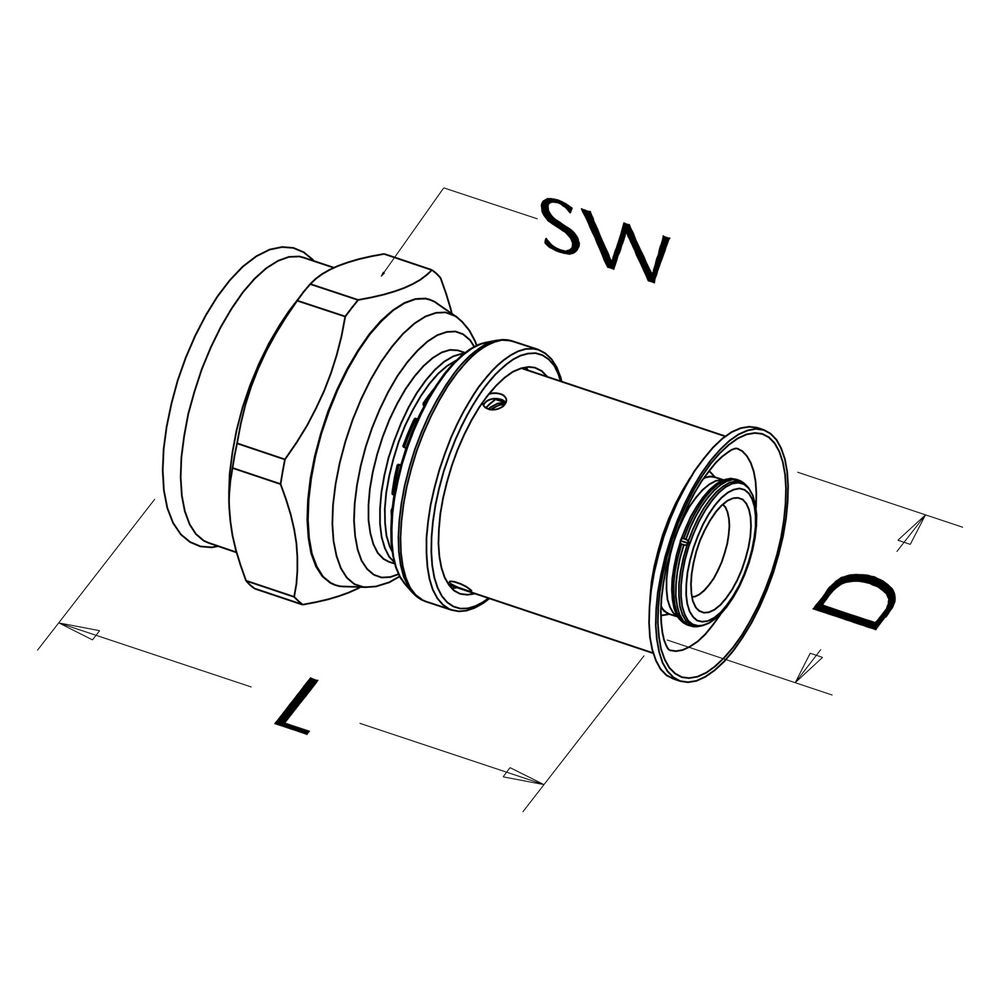

- Schlüsselweite: 32
- Länge: 48 mm
Die Roth Übergangsmuffe bietet eine passgenaue Verbindung zwischen 25 mm Rohraußendurchmesser und 3/4 Zoll Innengewinde in gerader, 1-teiliger Form. Für den Betrieb sind 5 °C bis 70 °C als Mediumtemperatur sowie 10 bar als Maximaldruck vorgesehen. Das Bauteil ist trinkwasserkonform nach UBA und durch diverse Prüfsiegel für den Einsatz in der Wasserinstallation qualifiziert.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135001268 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 14 |
| Artikelnummer | ROTH-1135001268 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115000928 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,124 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |
| Länge | 48 |
| Länge Anschluss 1 | 27,1 |
| Länge Anschluss 2 | 20,9 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Schlüsselweite | 32 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CW724R) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CW724R) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
