Beschreibung

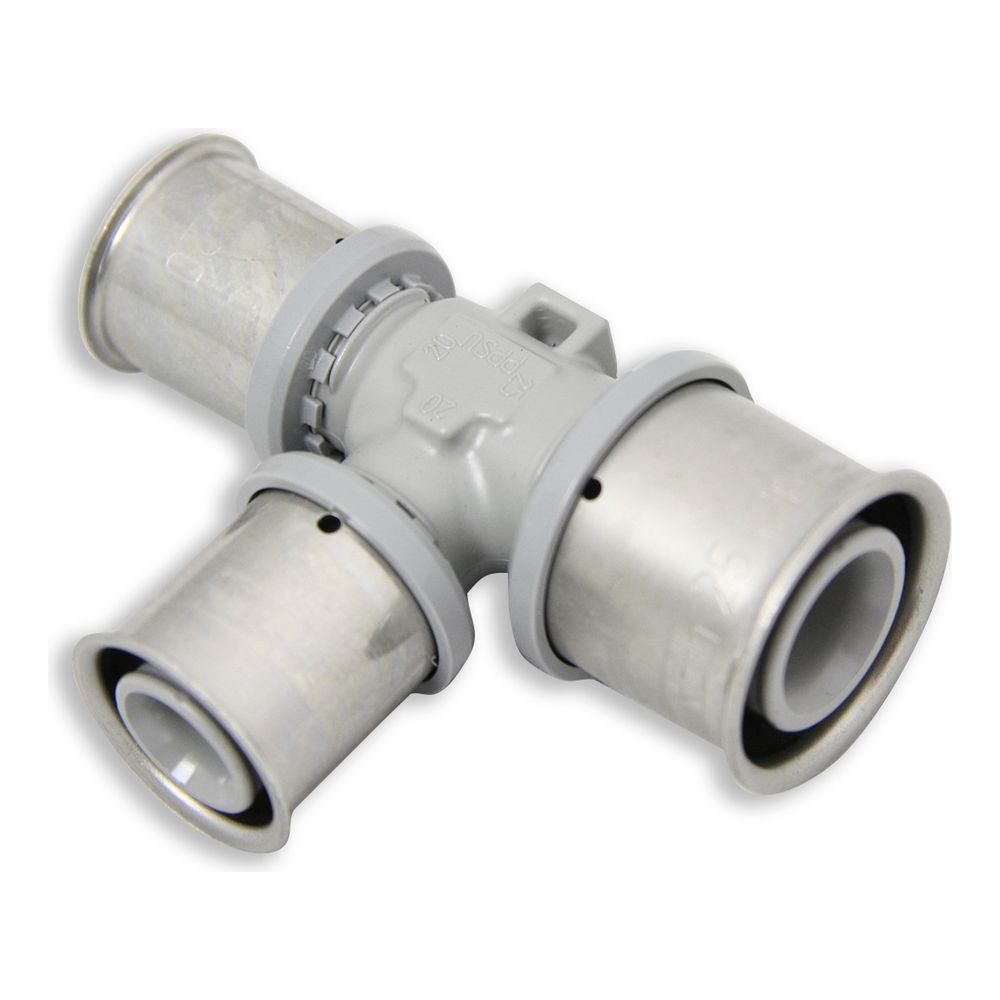

Roth T-Stück, 40x32x32mm, Messing, 1135004389
Dieses T-Stück aus Messing ermöglicht eine zuverlässige Abzweigung in Rohrinstallationssystemen mit reduzierten Durchmessern. Das Bauteil ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch eine zugfeste Verbindung aus. Die Ausführung ist für eine dauerhafte Betriebstemperatur von 5 bis 70 °C ausgelegt.
Robuste Konstruktion für die Installation
Das Fitting besteht aus der hochwertigen Messinglegierung CuZn21Si3P (CC768S) und ist für einen maximalen Betriebsdruck von 10 bar spezifiziert. Die drei Anschlüsse sind als Pressmuffen mit der Kontur HR ausgeführt, was eine präzise Montage innerhalb des Systems ermöglicht. Die Dichtigkeit wird durch EPDM-Dichtungen sichergestellt, die für den Einsatz in wasserführenden Leitungen optimiert sind.
Zertifizierte Qualität
Das Bauteil erfüllt die Anforderungen für Trinkwasserinstallationen und verfügt über relevante Zertifizierungen wie das DVGW-Siegel für Wasser, das KIWA-Prüfsiegel sowie das KOMO-Prüfsiegel. Die Materialwahl und die robuste Verarbeitung ermöglichen eine hohe Beständigkeit im Dauerbetrieb.
Durch die präzise Fertigung und die Eignung für Trinkwasseranwendungen bietet dieses T-Stück eine langlebige Lösung für die Rohrverbindung. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 70 °C eignet es sich ideal für anspruchsvolle Installationen. Die zugfeste Pressverbindung sorgt für eine dauerhafte Stabilität des Leitungssystems.
Technische Daten
- Ausführung: T-Stück
- Rohraußendurchmesser Anschluss 1: 40 mm
- Rohraußendurchmesser Anschluss 2: 32 mm
- Rohraußendurchmesser Anschluss 3: 32 mm
- Werkstoff: Messing (CuZn21Si3P)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 5 - 70 °C
- Anschlussart: Pressmuffe
- Konturcode: HR
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135004389 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 35,5 |
| Arbeitslänge Anschluss 2 | 26 |
| Arbeitslänge Anschluss 3 | 26 |
| Artikelnummer | ROTH-1135004389 |
| Ausführung | T-Stück |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115019432 |
| FM-Prüfung | nein |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,456 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 2 | HR |
| Konturcode Verbindung 3 | HR |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 56,5 |
| Länge Anschluss 2 | 56,5 |
| Länge Anschluss 3 | 74 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Nenndurchmesser Anschluss 3 | DN 25 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Rohraußendurchmesser Anschluss 3 | 32 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CC768S) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CC768S) |
| Werkstoffgüte Anschluss 3 | CuZn21Si3P (CC768S) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
