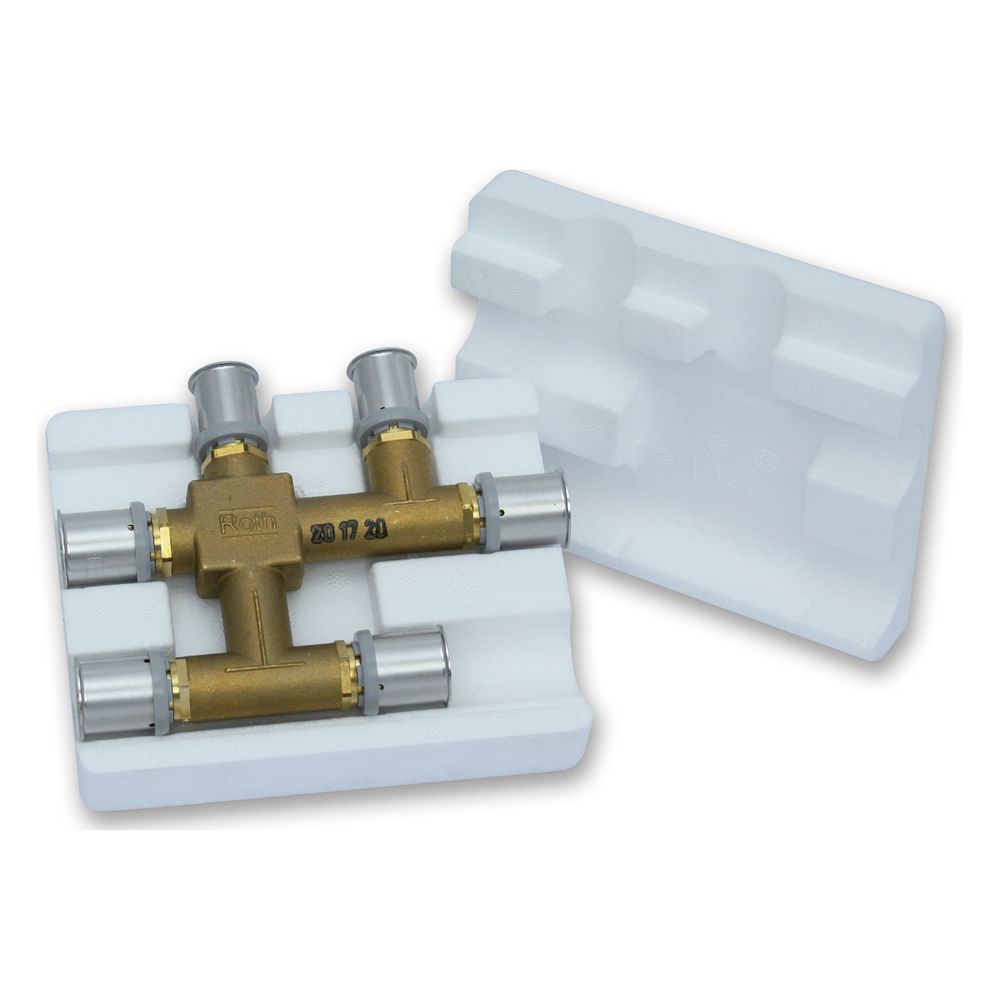

Roth Kreuzungsfitting 20x17x17mm mit Dämmschale, Rotguss, 1135001483
Dieser Kreuzungsfitting von Roth ermöglicht den kreuzungsfreien Anschluss von Heizkörpern über den Rohboden. Das aus Bronze gefertigte Formteil verfügt über angeformte Stützkörper und ist für den Einsatz in professionellen Rohrinstallationssystemen konzipiert. Eine integrierte Schallentkopplung sowie eine thermische Isolierung unterstützen einen effizienten und geräuscharmen Betrieb.
Robuste Verbindungstechnik
Der Fitting ist als Kreuzpaar ausgeführt und bietet durch die Verwendung von Bronze eine hohe Materialgüte. Die Verbindung der Leitungen erfolgt über Pressmuffen, die eine sichere Montage innerhalb des Systems ermöglichen. Durch die reduzierende Ausführung lassen sich unterschiedliche Rohrdurchmesser effizient miteinander verbinden.
Die Kombination aus robuster Bronze-Qualität und integrierten Funktionen wie Schallentkopplung und thermischer Isolierung macht diesen Fitting zu einer zuverlässigen Komponente für Rohrleitungssysteme. Mit einer Druckfestigkeit von 10 bar und einer Eignung für Dauerbetriebstemperaturen bis 70 °C bietet das Bauteil die notwendige Stabilität für vielfältige Installationsanforderungen.
Technische Daten
- Werkstoff: Bronze (Rg 5)
- Ausführung: Kreuzpaar
- Anschlussart: Pressmuffe
- Max. Arbeitsdruck: 10 bar
- Max. Mediumtemperatur: 70 °C
- Schallentkopplung: Ja
- Thermische Isolierung: Ja
- Dichtungsmaterial: EPDM
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Sonstiges RIS |
| Hersteller-Artikelnummer | 1135001483 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Anschluss 4 | Pressmuffe |
| Anschluss 5 | Pressmuffe |
| Anschluss 6 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 26 |
| Arbeitslänge Anschluss 3 | 26 |
| Arbeitslänge Anschluss 4 | 26 |
| Arbeitslänge Anschluss 5 | 26 |
| Arbeitslänge Anschluss 6 | 26 |
| Artikelnummer | ROTH-1135001483 |
| Ausführung | Kreuzpaar |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115002397 |
| FM-Prüfung | nein |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,703 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hauptfarbe Fitting | weiß |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| Konturcode | HR |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 55,5 |
| Länge Anschluss 2 | 112 |
| Länge Anschluss 3 | 55,5 |
| Länge Anschluss 4 | 78 |
| Länge Anschluss 5 | 65 |
| Länge Anschluss 6 | 78 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Schallentkopplung | ja |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | ja |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 12 |
| Nenndurchmesser Anschluss 3 | DN 12 |
| Nenndurchmesser Anschluss 4 | DN 15 |
| Nenndurchmesser Anschluss 5 | DN 12 |
| Nenndurchmesser Anschluss 6 | DN 12 |
| Oberflächenbehandlung | unbehandelt |
| Oberflächenschutz | verkleidet |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 17 |
| Rohraußendurchmesser Anschluss 3 | 17 |
| Rohraußendurchmesser Anschluss 4 | 20 |
| Rohraußendurchmesser Anschluss 5 | 17 |
| Rohraußendurchmesser Anschluss 6 | 17 |
| Systemgebunden | ja |
| Thermische Trennung | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Werkstoff | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| Winkel Anschluss 3-4 | 90 |
| Winkel Anschluss 4-5 | 90 |
| Winkel Anschluss 5-6 | 90 |
| WEEE-Nr. | DE36796766 |
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
