Beschreibung

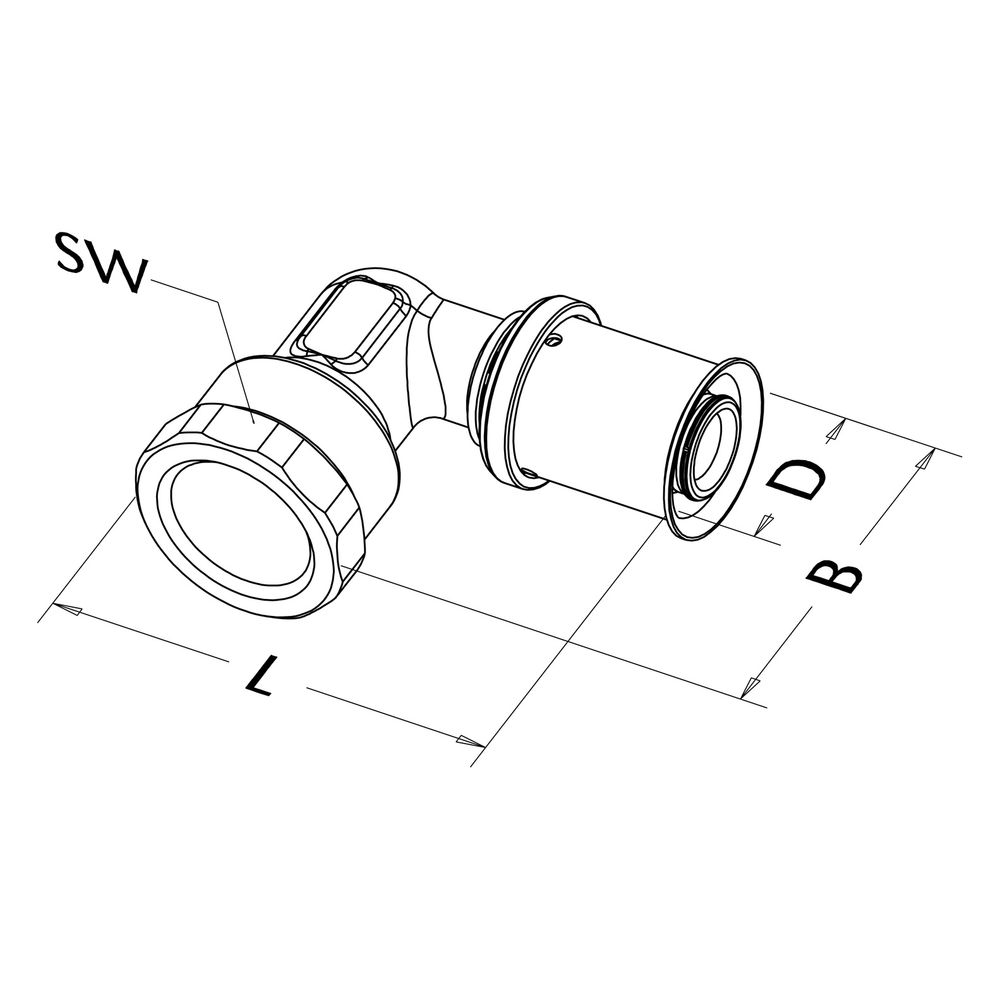

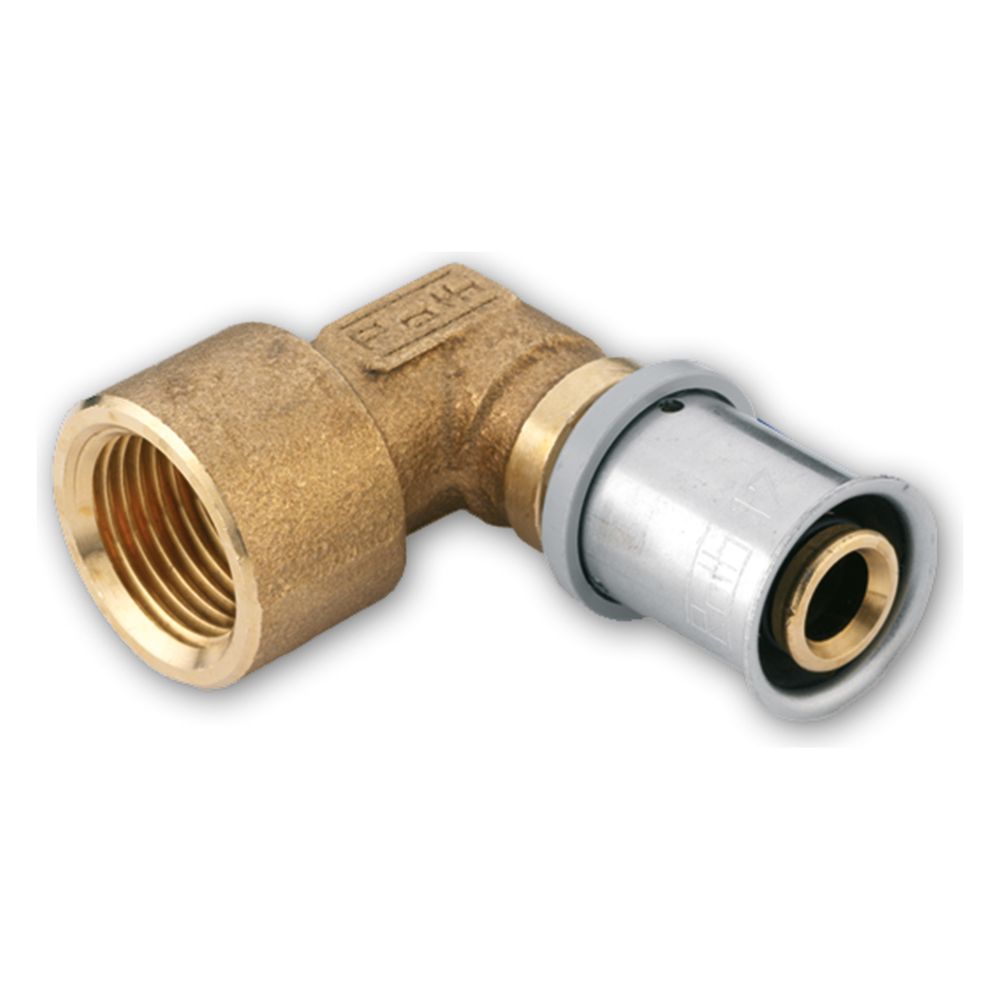

Roth Übergangswinkel 25mm x 3/4" IG, 90 Grad, Messing, 1135001244
Dieser Übergangswinkel von Roth dient als zuverlässiges Verbindungselement innerhalb von Rohrinstallationssystemen. Das einteilige Bauteil ist als 90-Grad-Winkel ausgeführt und verbindet eine Pressmuffe mit einem zylindrischen Innengewinde.
Robuste Verbindungstechnik
Der aus Messing (CuZn21Si3P) gefertigte Fitting ist für den Einsatz in Trinkwasserinstallationen konzipiert und verfügt über entsprechende Zertifizierungen wie das DVGW-Siegel. Die zugfeste Konstruktion ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und für Mediumtemperaturen im Dauerbetrieb von 5 bis 70 °C geeignet. Die Verbindung erfolgt über eine Pressmuffe mit der Kontur HR, wobei die Materialwahl eine hohe Stabilität im System sicherstellt.
Der Übergangswinkel bietet durch seine präzise Fertigung eine passgenaue Lösung für die Installation. Mit einem Rohraußendurchmesser von 25 mm und einem 3/4 Zoll Innengewinde ermöglicht das Bauteil eine sichere Richtungsänderung in der Rohrleitung. Die robuste Messingausführung sorgt für eine hohe Beständigkeit bei einem Arbeitsdruck von bis zu 10 bar.
Technische Daten
- Winkel: 90 Grad
- Anschluss 1: Pressmuffe (25 mm)
- Anschluss 2: Innengewinde 3/4 Zoll
- Werkstoff: Messing (CuZn21Si3P)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Konturcode: HR
Der Roth Übergangswinkel überzeugt durch seine Eignung für anspruchsvolle Trinkwasseranwendungen. Durch die Kombination aus 25 mm Pressmuffe und 3/4 Zoll Innengewinde ist das Bauteil flexibel einsetzbar. Die zugfeste Messingkonstruktion ermöglicht einen sicheren Betrieb bei Temperaturen bis 70 °C und einem Druck von 10 bar.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135001244 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 15 |
| Artikelnummer | ROTH-1135001244 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115001178 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | Winkel |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,174 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 69 |
| Länge Anschluss 2 | 54 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CW724R) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CW724R) |
| Winkel des Bogens | 90 |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
Downloads
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
