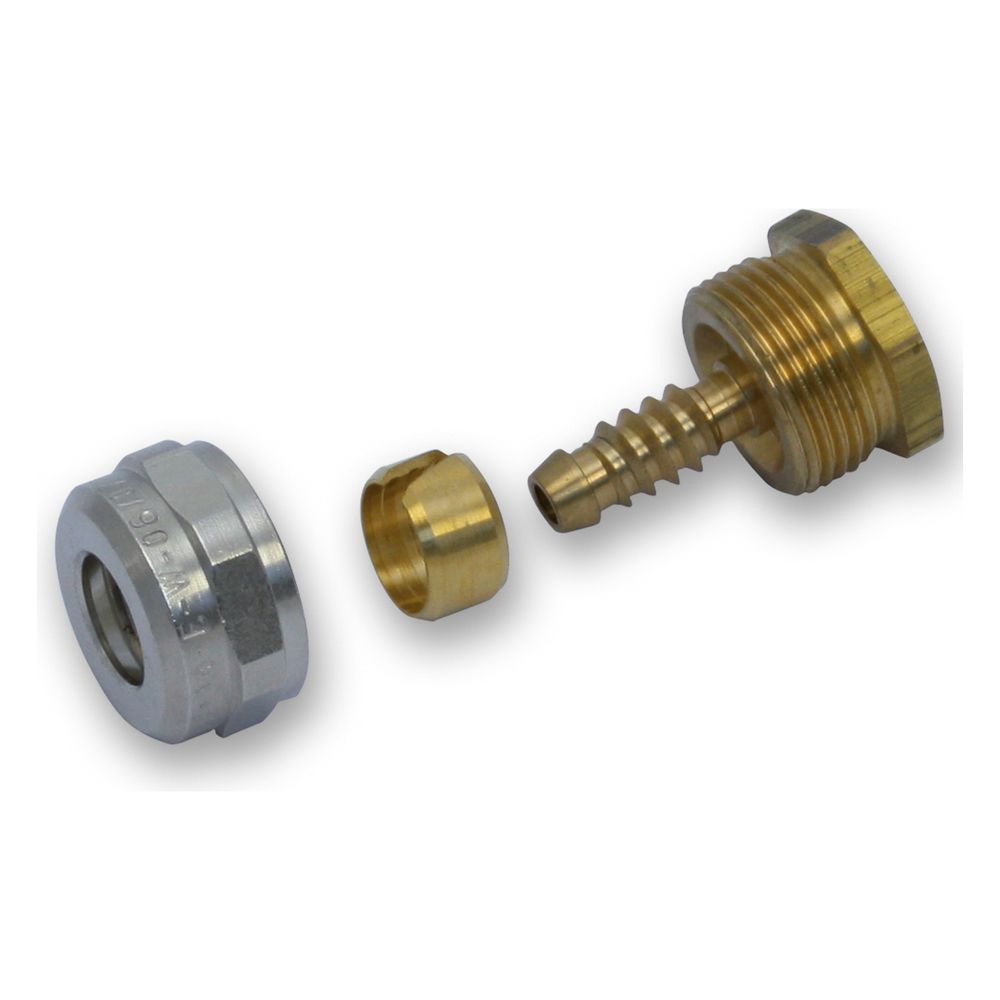

Roth Abdrückstopfen 14mm, 1/2", 3-teilig, Messing, 1115006902
Dieser 3-teilige Abdrückstopfen von Roth dient der Druckprüfung von Rohrleitungen mit einem Außendurchmesser von 14 mm. Das aus Messing gefertigte Bauteil ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und ermöglicht eine sichere Anwendung in Rohrinstallationssystemen gemäß DIN EN 806-4, DIN 1988-200 und DIN EN 14336.
Robuste Konstruktion für die Druckprüfung
Der gerade ausgeführte Stopfen verfügt über einen Klemmringanschluss für 14 mm Rohre sowie ein zylindrisches Innengewinde (BSPP) in der Größe 1/2 Zoll. Die Fertigung aus der Messinglegierung CuZn39Pb3 (CW614N) sorgt für eine hohe Zugfestigkeit. Das System ist für Mediumtemperaturen im Dauerbetrieb zwischen 5 °C und 70 °C geeignet.
Technische Daten
- Rohraußendurchmesser Anschluss 1: 14 mm
- Nenndurchmesser Anschluss 2: 1/2 Zoll
- Max. Betriebsdruck: 10 bar
- Werkstoff: Messing (CuZn39Pb3)

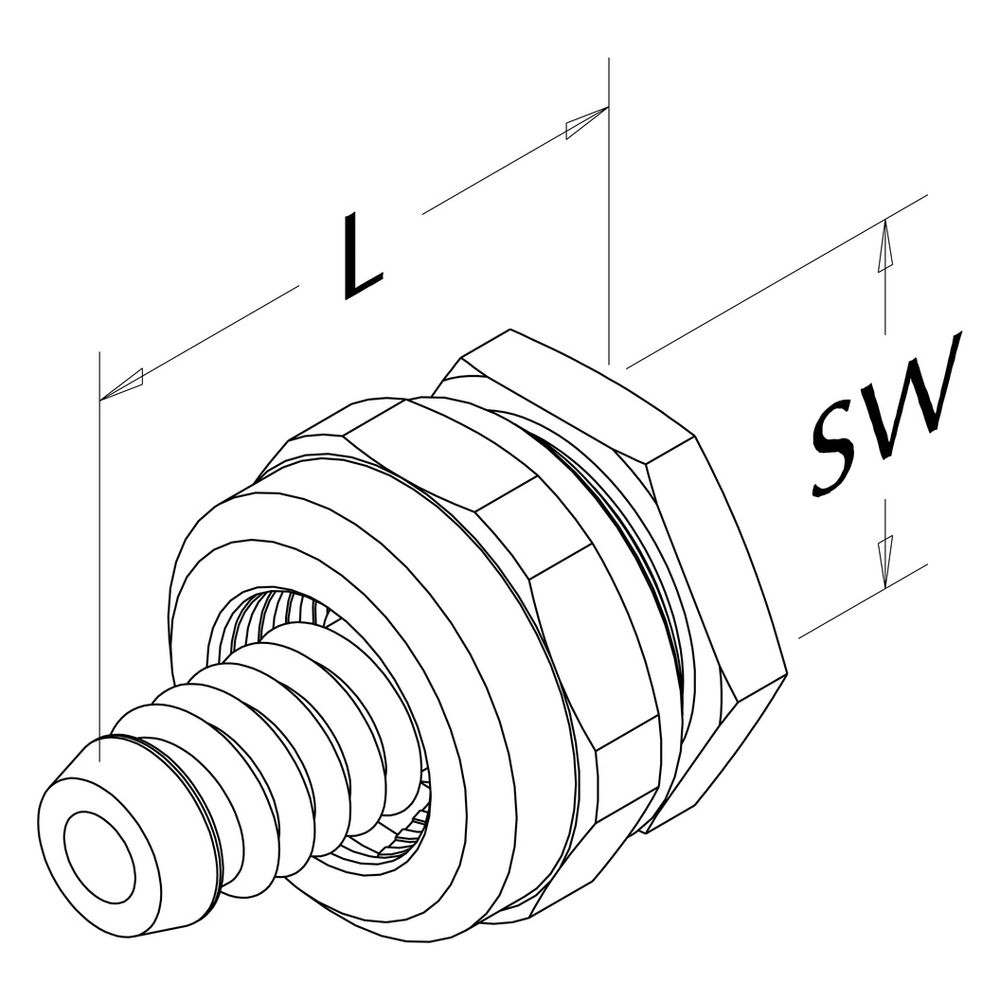

- Schlüsselweite: 27
- Gesamtlänge: 43 mm
- Ausführung: 3-teilig
- Mediumtemperatur: 5 - 70 °C
Durch die präzise Verarbeitung und die robuste Materialwahl aus Messing unterstützt dieses Bauteil eine effiziente Druckprüfung in der Rohrinstallation. Mit einer Schlüsselweite von 27 und einer Gesamtlänge von 43 mm lässt sich der Stopfen einfach montieren und hält einem Betriebsdruck von bis zu 10 bar stand.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1115006902 |
| Hersteller | Roth |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 25 |
| Arbeitslänge Anschluss 2 | 11 |
| Artikelnummer | ROTH-1115006902 |
| Ausführung | 3-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115011412 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,173 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 43 |
| Länge Anschluss 1 | 25 |
| Länge Anschluss 2 | 18 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 10 |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 14 |
| Schlüsselweite | 27 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
