Beschreibung

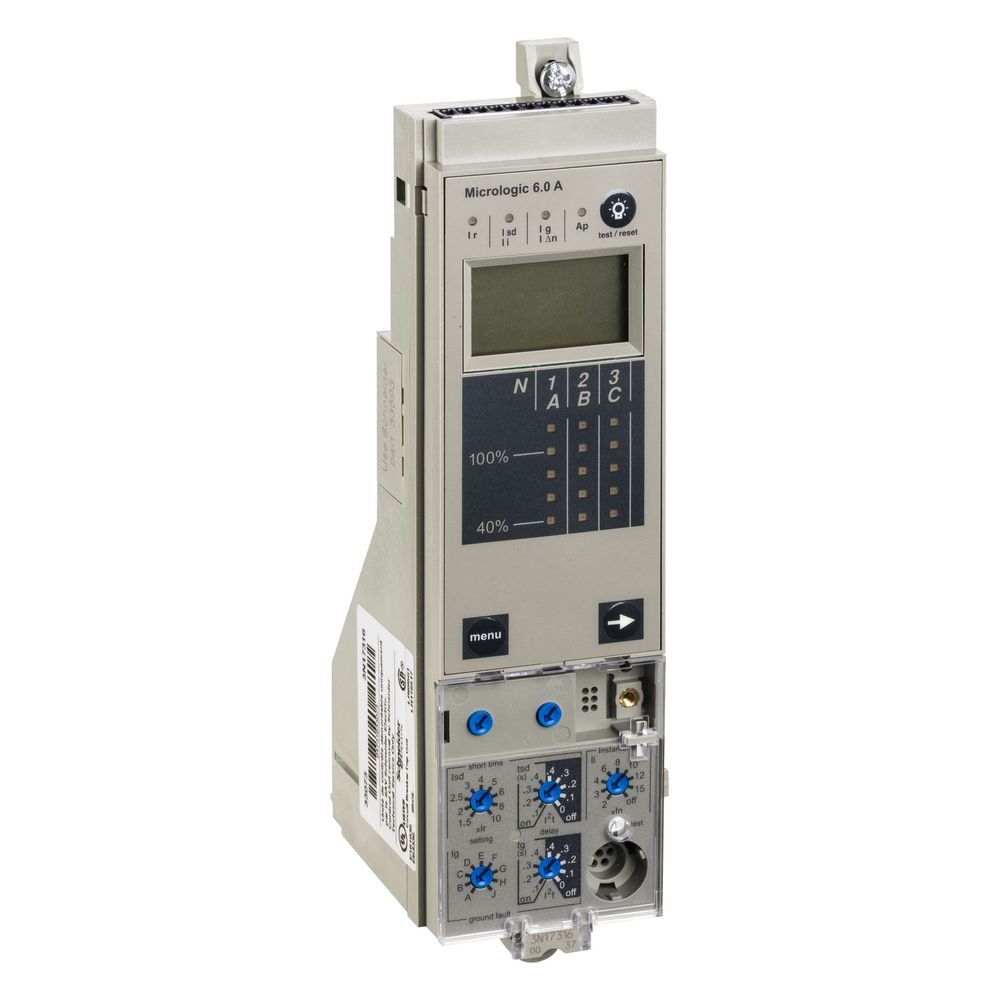

Schneider Electric Kontrolleinheit MasterPacT Micrologic 6.0 A, 6300 A, 199,5x53,6x67,5mm
Die elektronische Kontrolleinheit Micrologic 6.0 A aus der Baureihe MasterPacT von Schneider Electric dient der präzisen Überwachung und Absicherung in der Energieverteilung. Das Modul für den Festeinbau bietet umfassende Schutzfunktionen inklusive Erdschlussschutz und ist für den Einsatz in AC-Netzwerken bis 690 V ausgelegt. Dank der digitalen Anzeige und integrierten Messwertfunktionen ermöglicht die Einheit eine zuverlässige Überwachung elektrischer Parameter.
Funktionsumfang und Schutz
Die Kontrolleinheit ist mit einer Vielzahl einstellbarer Schutzparameter ausgestattet, die eine exakte Anpassung an die jeweilige Anwendung erlauben. Neben dem Überlastschutz umfasst das System einen verzögerten Kurzschlussauslöser sowie einen unverzögerten Kurzschlussauslöser mit weiten Einstellbereichen. Die integrierte Erdschlussschutzfunktion sowie die zonenselektive Verriegelung tragen zur hohen Betriebssicherheit bei. Zur lokalen Signalisierung von Fehlern sind drei rote LEDs für elektrische Störungen sowie eine LED für interne Fehler vorhanden.
Technische Daten
- Bemessungsdauerstrom Iu: 6300 A
- Betriebsspannung AC: 690 V
- Überlastauslöser Stromeinstellung: 252 - 6300 A
- Stromeinstellung verzögerter Kurzschlussauslöser: 378 - 63000 A
- Stromeinstellung unverzögerter Kurzschlussauslöser: 12600 - 94500 A
- Versorgungsspannung DC: 24 V
- Breite: 53,6 mm
- Höhe: 199,5 mm
- Tiefe: 67,5 mm
- Umgebungstemperatur Betrieb: -25 bis 70 °C
Die Micrologic 6.0 A Kontrolleinheit überzeugt durch ihre hohe Flexibilität bei der Konfiguration von Schutz- und Alarmeinstellungen. Mit einem Bemessungsdauerstrom von bis zu 6300 A und der präzisen elektronischen Auslösetechnologie stellt sie eine leistungsfähige Lösung für anspruchsvolle Verteilungsaufgaben dar. Die externe DC-Versorgung von 24 V ermöglicht eine stabile Funktionalität der digitalen Mess- und Überwachungseinheit unter verschiedensten Betriebsbedingungen.
Technische Daten
| Hersteller | Schneider Electric |
| [Ii] instantaneous protection pick-up adjustment range | 2 - 15 x In Aus |
| [Ir] long-time protection pick-up adjustment range | 0,4 - 1 x |
| [Isd] Short-time protection pick-up adjustment range | 1,5 - 10 x Ir |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Artikelnummer | SE-47286 |
| Auslöser-Technologie | Elektronisch |
| Baureihe | MasterPacT |
| Bemessungsdauerstrom Iu | 6300 |
| Bemessungsschaltstrom | 6300 |
| Beschreibung der geschützten Pole | 4t 3t 3t + N / 2 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 53,6 |
| Circuit breaker mounting mode | Fest |
| Displaytyp | Digitale Anzeige |
| EAN-13 | 3303430472865 |
| Erdschlussschutz | Ohne |
| Externe Stromversorgung erforderlich | Ja |
| Geräteanwendung | Verteilung |
| Gewicht | 0,347 kg |
| Ground-fault protection time delay adjustment type tg | Einstellbar |
| Höhe | 199,5 |
| Kurzschlussauslöserfunktion | verzögert |
| Messwerttyp | Amperemeter |
| Mit Erdschlussschutzfunktion | Ja |
| Name des Auslösers | Micrologic 6.0 |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Polzahl | 4P 3P |
| Produkt- oder Komponententyp | Kontrolleinheit |
| Short-time protection delay adjustment type tsd | Einstellbar |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Versorgungsspannung | DC |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 12600 - 94500 |
| Stromeinstellung verzögerter Kurzschlussauslöser | 378 - 63000 |
| Thermischer Speicher | 20 mn |
| Tiefe | 67,5 |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Versorgungsspannung DC | 24 |
| Zonenselektive Verriegelung ZSI | Mit |
| Überlastauslöser Stromeinstellung | 252 - 6300 |
| WEEE-Nr. | DE33842582 |
