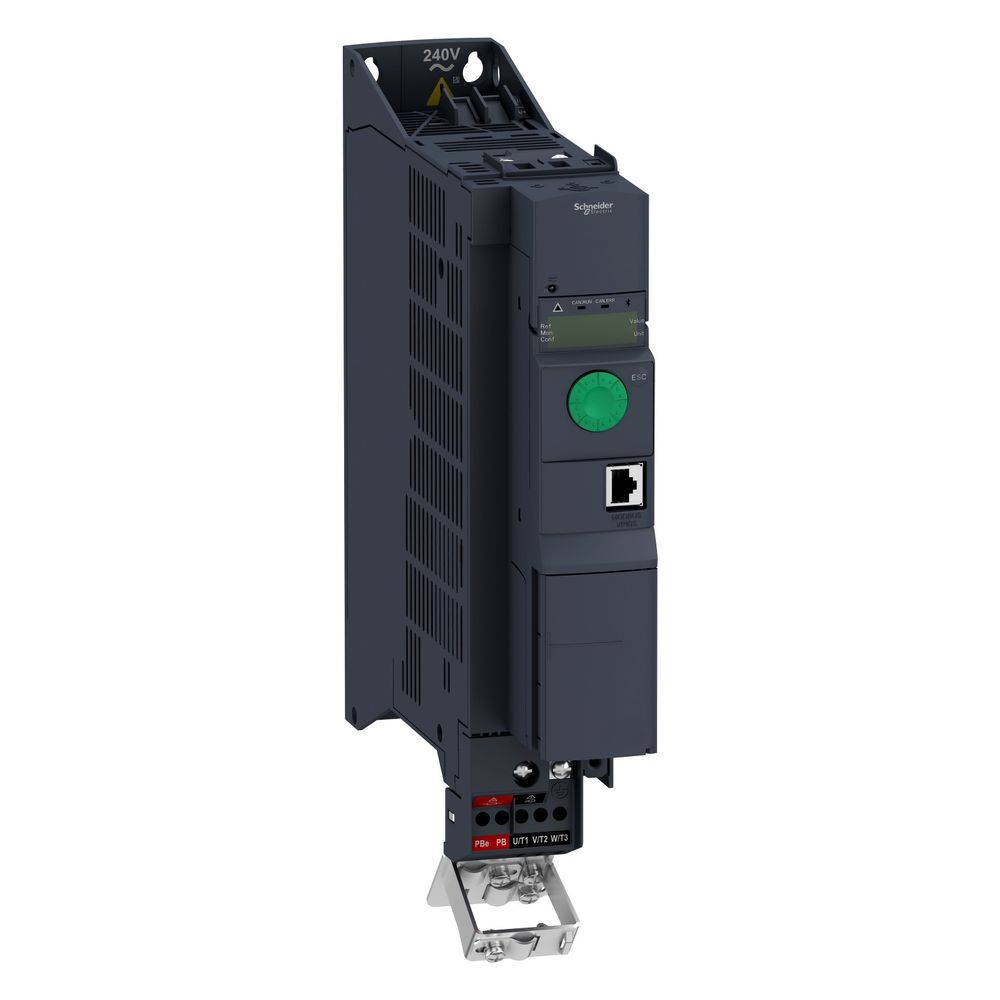

Schneider Electric Frequenzumrichter Altivar Machine ATV320U22N4B Buch, 2,2kW 380-500V 3ph
Der Frequenzumrichter Schneider Electric ATV320U22N4B im Buchformat ist für den Einsatz in komplexen industriellen Maschinen konzipiert. Das Gerät ermöglicht die präzise Steuerung von Asynchron- und Synchronmotoren bei einer Leistung von 2,2 kW und einer Netzspannung von 380 bis 500 V. Dank integrierter Sicherheitstechnik und vielfältiger Kommunikationsprotokolle bietet der Antrieb eine hohe Flexibilität in anspruchsvollen Automatisierungsumgebungen.
Leistungsstarke Motorsteuerung und Sicherheit
Der Umrichter unterstützt sensorlose Vektorregelungen sowie verschiedene U/f-Kennlinien für eine hohe Drehzahlgüte. Für den sicheren Betrieb sind Funktionen wie das sicher abgeschaltete Drehmoment (STO), sicherer Halt (SS1) und sicher reduzierte Geschwindigkeit (SLS) integriert. Ein eingebautes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne zusätzliche Hardware-Erweiterungen. Ein integrierter, deaktivierbarer EMV-Filter der Klasse C2 sorgt für eine hohe elektromagnetische Verträglichkeit.
Flexible Kommunikation und Konnektivität
Das Gerät ist für die industrielle Vernetzung optimiert und unterstützt Protokolle wie Modbus, CANopen, EtherNet/IP, Profibus und PROFINET. Mit sechs digitalen und drei analogen Eingängen sowie konfigurierbaren Relaisausgängen lässt sich der Antrieb präzise in Steuerungssysteme einbinden. Die Inbetriebnahme erfolgt intuitiv, unterstützt durch eine Vielzahl an Konfigurationswerkzeugen.
Durch die Kombination aus kompakter Bauweise und fortschrittlicher Regelungstechnik steigert dieser Frequenzumrichter die Effizienz in der Maschinensteuerung. Mit einer Nennleistung von 2,2 kW und einer maximalen Ausgangsfrequenz von 599 Hz eignet sich das System ideal für Applikationen, die eine hohe Stabilität und schnelle Reaktionszeiten erfordern.
Technische Daten
- Motorleistung: 2,2 kW
- Netzspannung: 380 - 500 V
- Nennausgangsstrom: 5,5 A
- Max. Ausgangsfrequenz: 599 Hz
- Eingangsphasenzahl: 3
- Ausgangsphasenzahl: 3
- Breite: 60 mm
- Höhe: 325 mm
- Tiefe: 245 mm
- Gewicht: 3,0 kg
Technische Daten
| Hersteller | Schneider Electric |
| 4-Quadrantenbetrieb möglich | Richtig |
| Anzahl der Analogausgänge | 1 |
| Anzahl der Analogeingänge | 3 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 6 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl diskrete Ausgänge | 3 |
| Anzahl diskrete Eingänge | 7 |
| Art des Umrichters | U-Umrichter |
| Artikelnummer | SE-ATV320U22N4B |
| Ausgangsphasenzahl | 3 |
| Breite | 60 |
| Bremschopper integriert | Richtig |
| EAN-13 | 3606480931260 |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | Nein |
| Format des Laufwerks | Buch |
| Gewicht | 2,699 kg |
| Grundlaststrom bei hoher Überlast | 4,8 |
| Höhe | 325,0 |
| Kühlluftvolumen | 11,3 m3 / |
| Max abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 2,2 |
| Max abgegebene Leistung bei quadrat Belastung bei Bemessungsausgangsspannung | 2,2 |
| Max Ausgangsfrequenz | 599 |
| Max Ausgangsspannung | 500 |
| Max Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m / s² bei 11 |
| Max Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 |
| Max Eingangsstrom | 8,7 |
| Mit Bedienelement | Ja |
| Mit optischer Schnittstelle | Nein |
| Mit PC-Anschluss | Ja |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| Motorleistung (HP) | 3 hp |
| Nennausgangsstrom | 5,5 |
| Nennschaltfrequenz | 4 |
| Netzfrequenz | 50 / 60 |
| Netzspannung | 380 - 500 |
| Netzwerkfrequenz | 50 - 60 |
| Normen | IEC 61800-5-1 |
| Potenziallinie Isc | 5 |
| Produktgewicht | 3,0 |
| Produktspezifische Anwendung | Komplexe Maschinen |
| Relative symmetrische Netzfrequenztoleranz | 5 |
| Tiefe | 245,0 |
| Umgebungslufttemperatur beim Transport | -25…70 |
| Umgebungstemperatur bei Lagerung | -25…70 |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für BACnet | Nein |
| Unterstützt Protokoll für CAN | Ja |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Ja |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Ja |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Variante | Standardversion |
| Verschmutzungsgrad | 2 |
| Zugriffsmethode | Slave CANopen |
| Überspannungskategorie | III |
| WEEE-Nr. | DE33842582 |
