Schneider Electric Profilsammelschiene Linergy LVS04503, 800A, 1670x42,5x32,5mm, Natur

Die vertikale Profilsammelschiene aus der Linergy-Serie von Schneider Electric ist für den Einsatz in PrismaSeT-P Schaltanlagen konzipiert. Mit einer Länge von 1670 mm und einem Bemessungsstrom von 800 A ermöglicht sie eine effiziente Energieverteilung. Das Profil ist für die vertikale Montage an der Rückseite oder in seitlichen Sammelschienenräumen ausgelegt.

Konstruktion und elektrische Sicherheit

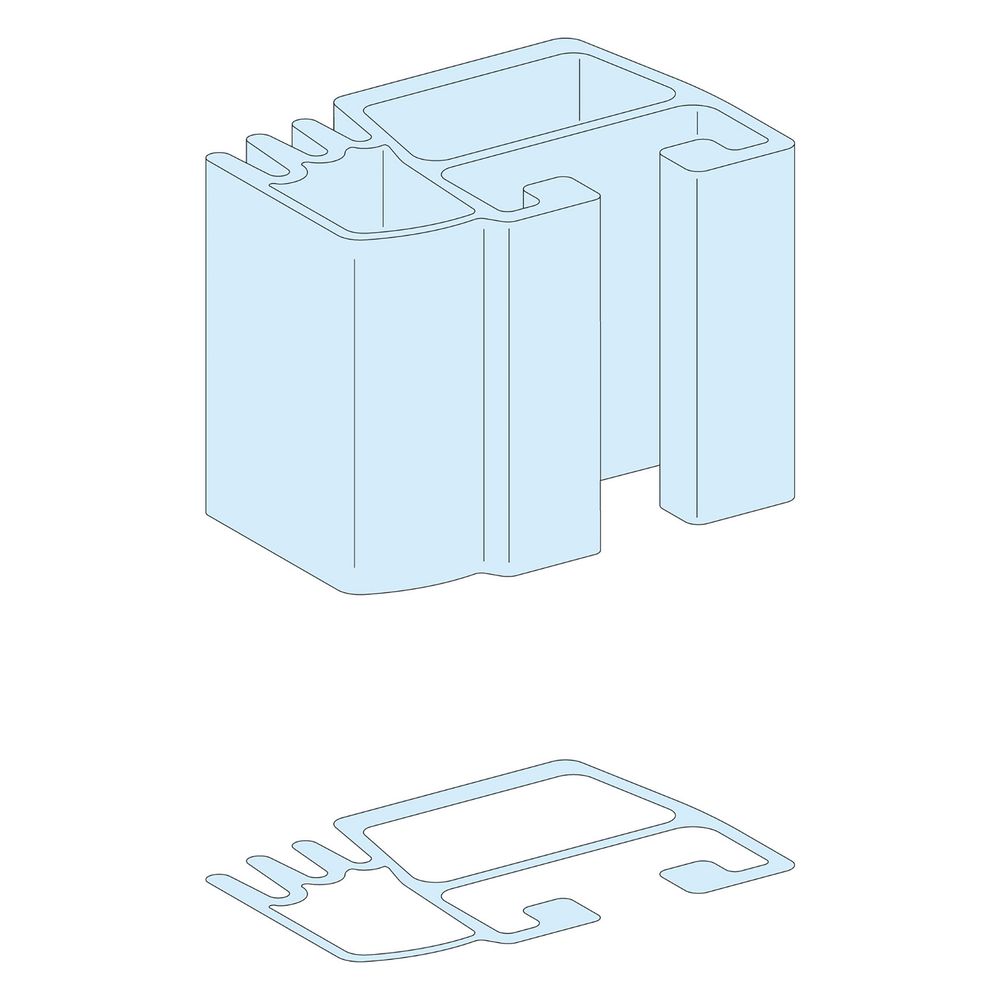

Die Sammelschiene ist als Profilsammelschiene mit Einzel-T-Schlitz ausgeführt. Mit einer Bemessungs-Isolationsspannung von 1000 V und einer Bemessungsstoßspannungsfestigkeit von 12 kV erfüllt sie anspruchsvolle Anforderungen an die elektrische Sicherheit. Die Oberfläche ist unbehandelt, was eine zuverlässige Kontaktierung in industriellen Schaltanlagen unterstützt.

Einsatz und Belastbarkeit

Die Strombelastbarkeit ist abhängig von der gewählten Schutzart und der Umgebungstemperatur. Bei einer Umgebungstemperatur von 35 °C variiert die zulässige Stromstärke je nach Konfiguration zwischen 760 A und 840 A. Die Komponente ist zudem als vertikaler PE-Leiter einsetzbar und für den Betrieb in Schaltfeldern mit einer Breite von 650 mm oder 800 mm vorgesehen.

Die Linergy Profilsammelschiene bietet eine hohe mechanische Stabilität für professionelle Schaltanlagenkonzepte. Mit einem Bemessungsstrom von 800 A und einer Länge von 1670 mm stellt sie eine robuste Lösung für die vertikale Stromführung dar. Die Einhaltung der Normen IEC 61439-1 und IEC 61439-2 unterstreicht die Eignung für anspruchsvolle Energieverteilungen.

Technische Daten

• Bemessungsstrom In: 800 A
• Länge: 1670 mm
• Querschnitt: 32,5 x 42,5 mm
• Bemessungs-Isolationsspannung: 1000 V
• Bemessungsstoßspannungsfestigkeit: 12 kV
• Produktgewicht: 1,64 kg
• Oberflächenschutz: Unbehandelt
• Installationsrichtung: Vertikal
