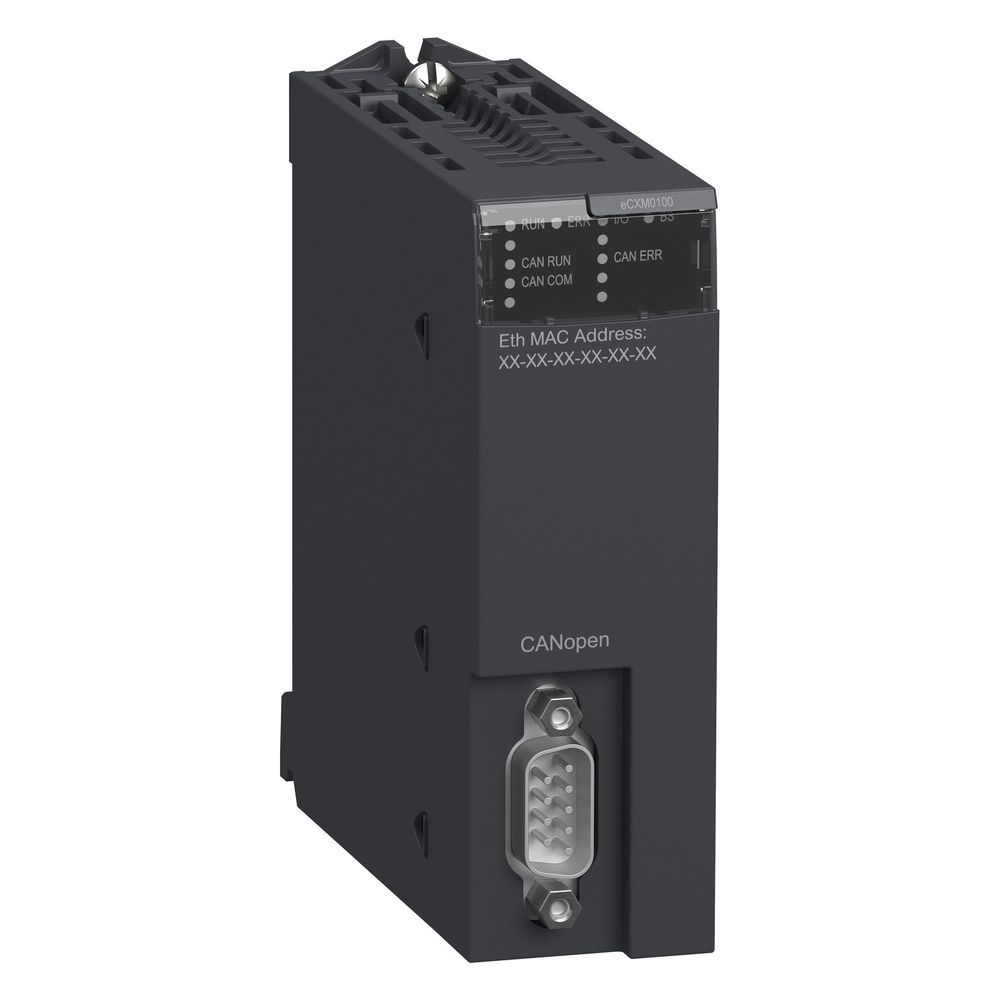

Schneider Electric Kommunikationsadapter Modicon X80 BMECXM0100, 1 CAN-Schnittstelle, 24V DC

Der Kommunikationsadapter aus der Baureihe Modicon X80 von Schneider Electric dient als CANopen-Schnittstelle für die Automatisierungsplattform Modicon M580. Das Modul unterstützt den Kommunikationsdienst CiA DSP 301 V4.02 und ermöglicht die Anbindung von bis zu 63 Slaves in industriellen Automatisierungsarchitekturen.

Funktion und Einsatzbereich

Das Modul fungiert als offener industrieller Feldbus und nutzt die CSMA/CA-Zugriffsmethode für eine zuverlässige Datenübertragung. Die physische Anbindung erfolgt über einen DB9-Anschlussstecker, wobei geschirmte Twisted-Pair-Kabel als Übertragungsmedium dienen. Mit einer Leistungsaufnahme von 2,4 W und einer internen Nennhilfsspannung von 24 V DC ist das Gerät für den Betrieb in einem Temperaturbereich von 0 °C bis 60 °C ausgelegt. Die Montage erfolgt durch den Einbau in ein Rack mittels zweier Schrauben.

Technische Daten

• Baureihe: Modicon X80
• Produktkompatibilität: M580 PLC
• Anzahl CAN-Schnittstellen: 1
• Anzahl Slaves: 63
• Kommunikationsdienst: CiA DSP 301 V4.02
• Nennhilfsspannung: 24 V DC
• Leistungsaufnahme: 2,4 W
• Betriebstemperatur: 0…60 °C
• Breite: 110 mm
• Höhe: 55 mm

Das CANopen-Kommunikationsmodul bietet eine effiziente Lösung zur Vernetzung innerhalb der Modicon M580-Umgebung. Durch die robuste Auslegung für anspruchsvolle Umgebungsbedingungen und die nahtlose Einbindung in bestehende X80-Systeme stellt das Modul eine zuverlässige Komponente für industrielle Automatisierungslösungen dar.
