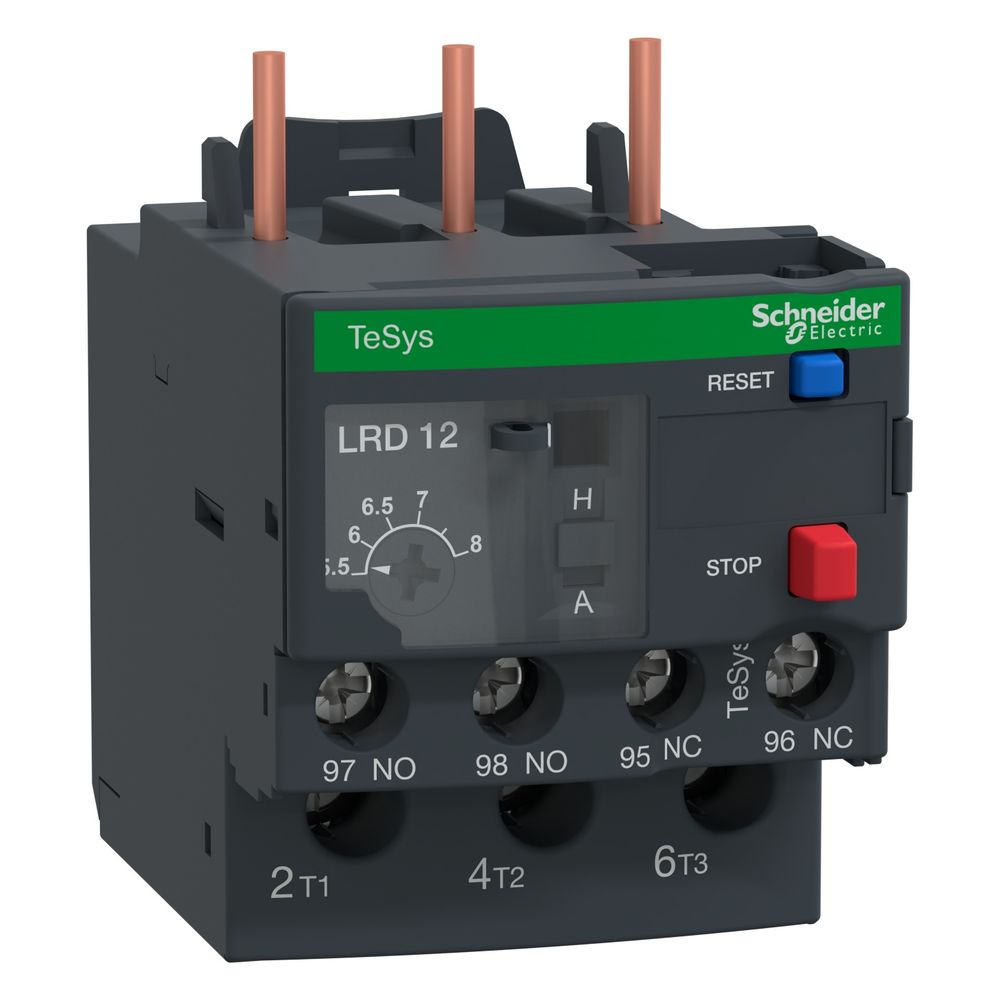

Schneider Electric Motorschutzrelais TeSys Deca LRD12, 5,5-8A, 3-polig

Das dreipolige thermische Überlastrelais aus der Baureihe TeSys Deca bietet zuverlässigen Motorschutz in einem einstellbaren Strombereich von 5,5 bis 8 A. Es ist für den Einsatz in Wechsel- und Gleichstromkreisen konzipiert und verfügt über einen integrierten Differenzialschutz sowie eine Phasenausfall-Empfindlichkeit.

Funktionsweise und Schutz

Das Relais arbeitet mit der Auslöseklasse 10 A und ermöglicht eine präzise Überwachung des Motors. Bei Überlast erfolgt eine Abschaltung, wobei das Gerät sowohl über eine manuelle Rückstellung per Drucktaste als auch über eine automatische Reset-Funktion verfügt. Die thermische Ausführung ist temperaturkompensiert und für einen Betriebsbereich von -20 bis 60 °C ausgelegt.

Montage und Anschluss

Die Installation erfolgt als Direktanbau unter einem Schütz. Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen, die eine sichere Verbindung ermöglichen. Mit einer Schutzart von IP20 und einer Bemessungs-Betriebsspannung von bis zu 690 V ist das Relais für anspruchsvolle industrielle Anwendungen geeignet.

Dieses Motorschutzrelais stellt eine effiziente Lösung für den Überlastschutz von Motoren dar. Durch den einstellbaren Strombereich von 5,5 bis 8 A und die kompakte Bauweise mit einer Breite von 45 mm lässt es sich optimal in Schaltanlagen integrieren. Die Kombination aus manueller oder automatischer Rückstellung und der hohen mechanischen Robustheit macht es zu einer langlebigen Komponente für den zuverlässigen Anlagenbetrieb.

Technische Daten

• Einstellbarer Strombereich: 5,5 - 8 A
• Auslöseklasse: CLASS 10 A
• Bemessungsbetriebsspannung Ue: 690 V
• Hilfskontakte: 1 S + 1 Ö
• Montageart: Direktanbau
• Anschlussart: Schraubanschluss
• Breite: 45 mm
• Höhe: 66 mm
• Tiefe: 70 mm
• Bemessungs-Stoßspannungsfestigkeit: 6 kV
