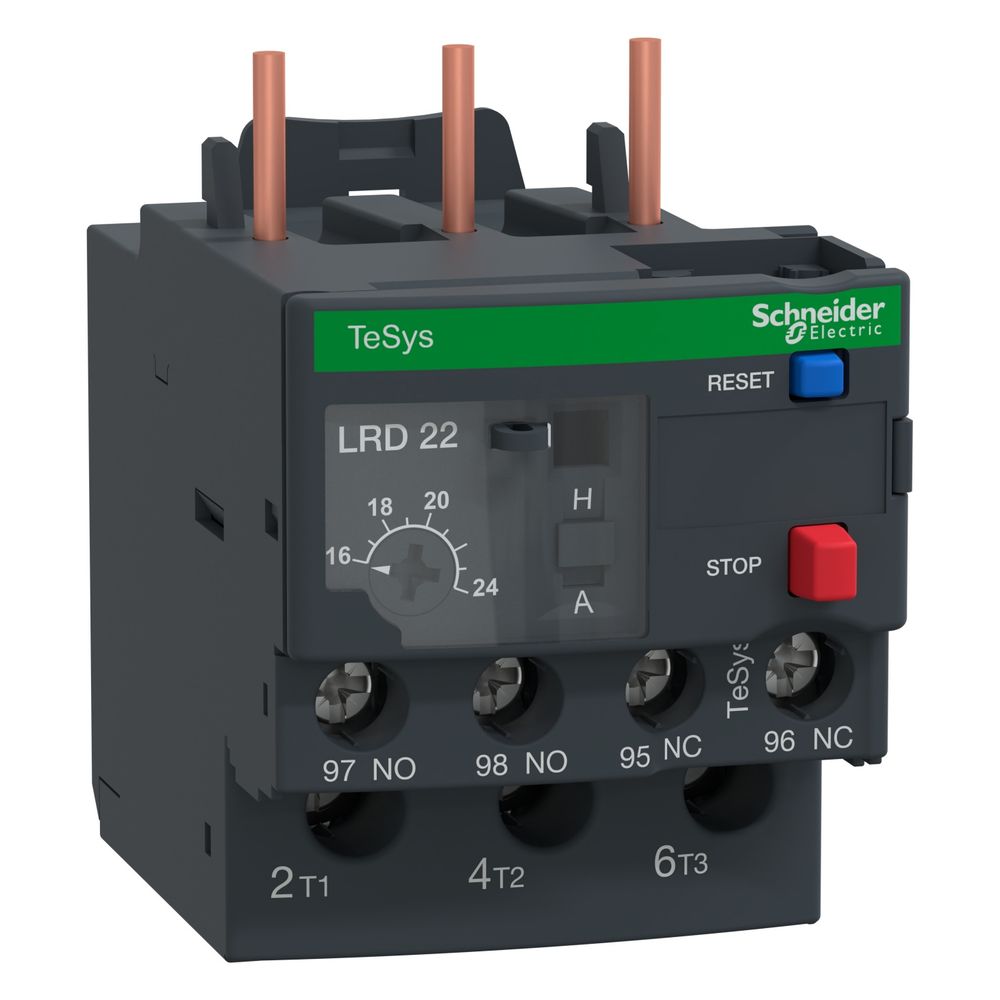

Schneider Electric Motorschutzrelais TeSys Deca LRD22, 16-24A, 66x45x70mm
Das dreipolige thermische Überlastrelais aus der Baureihe TeSys Deca dient dem Schutz von Motoren und Wechselstromkreisen vor Überlastungen. Mit einem einstellbaren Strombereich von 16 bis 24 A und der Auslöseklasse 10 A bietet es eine präzise Absicherung für industrielle Anwendungen in AC- und DC-Netzwerken.
Funktionsweise und Montage
Das Motorschutzrelais ist mit einem Differentialschutz ausgestattet und temperaturkompensiert, um eine konstante Auslösecharakteristik zu ermöglichen. Die Montage erfolgt direkt unter dem Schütz, was eine platzsparende Installation unterstützt. Zur Bedienung stehen ein roter Taster für die Stopp-Funktion sowie ein blauer Taster für die manuelle Rückstellung zur Verfügung. Zudem unterstützt das Relais eine automatische Rückstellung. Eine gelbe mechanische Anzeige signalisiert den Auslösezustand des Geräts.
Anschlusstechnik und Sicherheit
Die Anbindung erfolgt über robuste Schraubklemmen für den Haupt- und Steuerstromkreis. Das Relais verfügt über einen Hilfsschalter mit einem Schließer und einem Öffner. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einer hohen Klimafestigkeit ist das Bauteil für variable Umgebungsbedingungen konzipiert. Die Schutzart IP20 stellt den Berührungsschutz sicher.
Das Motorschutzrelais überzeugt durch eine zuverlässige Absicherung von Motoren im Bereich von 16 bis 24 A. Dank der integrierten Temperaturkompensation und der wählbaren Rückstellung lässt sich das Relais flexibel an spezifische Anlagenanforderungen anpassen. Die robuste Bauweise und die Auslöseklasse 10 A gewährleisten einen dauerhaften Schutz für kompatible Schütze der Serien LC1D25, LC1D32 und LC1D38.
Technische Daten
- Einstellbarer Strombereich: 16 - 24 A
- Auslöseklasse: CLASS 10 A
- Bemessungsbetriebsspannung Ue: 690 V
- Anzahl Hilfskontakte: 1 S + 1 Ö
- Montageart: Direktanbau
- Anschlussart: Schraubanschluss
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Breite: 45 mm
- Höhe: 66 mm
- Tiefe: 70 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Artikelnummer | SE-LRD22 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Auslöseklasse | CLASS 10 |
| Baureihe | TeSys TeSys Deca |
| Breite | 45 |
| EAN-13 | 3389110346848 |
| Einstellbarer Strombereich | 16 - 24 |
| Einstellbereich für thermischen Schutz | 16…24 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,142 kg |
| Höhe | 66 |
| Klimafestigkeit | entspricht IACS E10 |
| Max Bemessungsbetriebsspannung Ue | 690 |
| Montageart | Direktanbau |
| Netzwerkfrequenz | 0 - 400 |
| Netzwerktyp | DC AC |
| Produktgewicht | 0,124 |
| Produktkompatibilität | LC1D25 LC1D32 LC1D38 |
| Reset-Funktion automatisch | Ja |
| Reset-Funktion Eingang | Nein |
| Reset-Funktion Taster | Ja |
| Temperaturausgleich | -20…60 |
| Tiefe | 70 |
| Umgebungstemperatur bei Lagerung | -60…70 |
| WEEE-Nr. | DE33842582 |
