Beschreibung

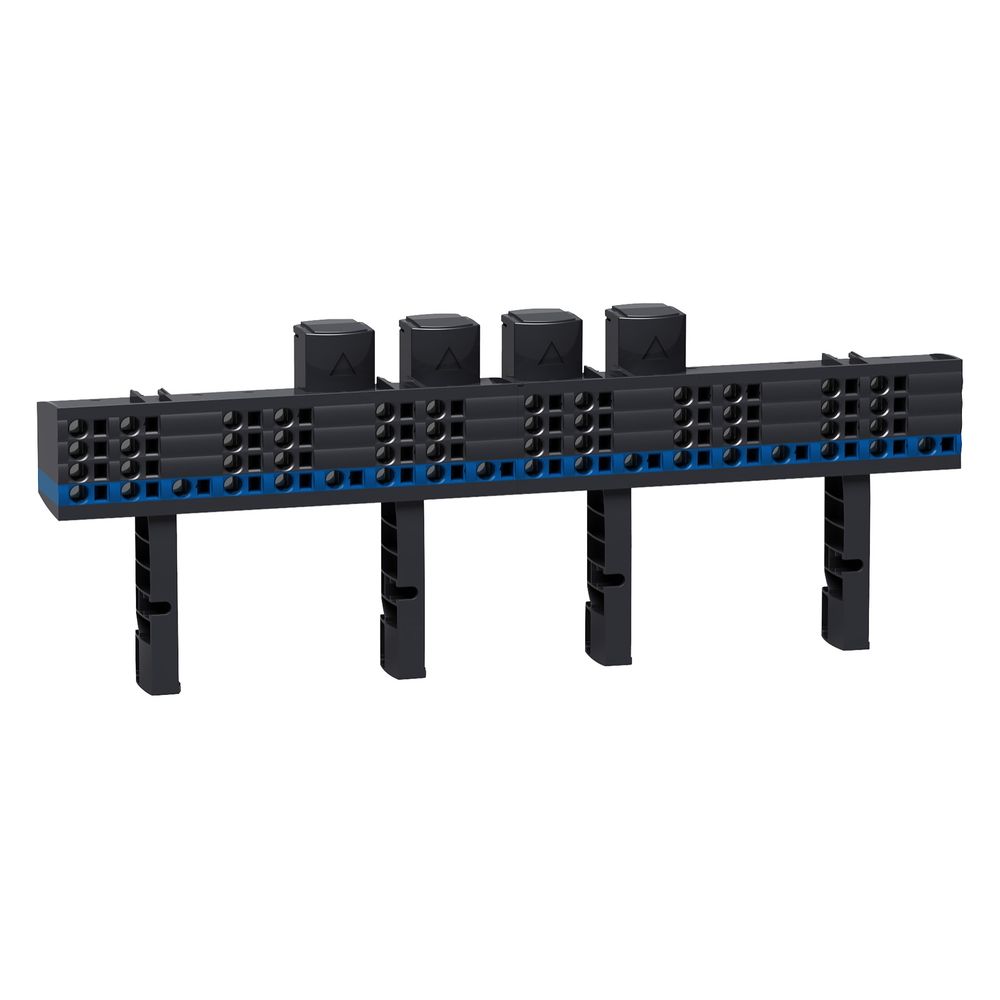

Schneider Electric Verteilerblock Linergy LVS04014, 200A, 4polig, 24 Moduleinheiten, Anthrazitgrau
Der 4-polige Verteilerblock aus der Baureihe Linergy von Schneider Electric ermöglicht eine effiziente Energieverteilung in modularen Gehäusesystemen. Mit einem Bemessungsstrom von 200 A und einer Bemessungsbetriebsspannung von 690 V AC ist die Komponente für anspruchsvolle Elektroinstallationen ausgelegt. Die Montage erfolgt auf einer DIN-Schiene, wobei das System eine Breite von 24 Moduleinheiten abdeckt.
Anschlussmöglichkeiten und Flexibilität
Die Einspeisung erfolgt wahlweise über gecrimpte Kabelschuhe bis 70 mm² oder biegsame Schienen mit den Maßen 20 x 3 mm. Für die Verteilung stehen Schnellanschlussklemmenleisten zur Verfügung, die sowohl für flexible als auch für feste Leiter mit einem Querschnitt von 4 bis 10 mm² ausgelegt sind. Dabei stehen 12 Anschlüsse für die Phasen sowie 18 Anschlüsse für den Neutralleiter bereit, was eine übersichtliche Verdrahtung innerhalb der Gehäusesysteme unterstützt.
Sicherheit und technische Leistungsfähigkeit
Die Komponente zeichnet sich durch eine hohe elektrische Belastbarkeit aus. Mit einer Bemessungsisolationsspannung von 750 V AC und einer Stoßspannungsfestigkeit von 8 kV erfüllt der Block hohe Anforderungen. Die Kurzschlussfestigkeit wird durch einen Bemessungs-Stoßstrom von 30 kA unterstrichen. Das Gehäuse in Anthrazitgrau (RAL 7016) entspricht der Schutzart IPxx B und ist für den Einsatz in Innengehäusen gemäß den Normen IEC 61439-1 und IEC 61439-2 ausgelegt.
Durch die robuste Bauweise und die hohe Stromtragfähigkeit von 200 A eignet sich dieser Verteilerblock ideal für die professionelle Elektroinstallation. Die Kombination aus 12 Phasen- und 18 Neutralleiterabgängen bietet maximale Flexibilität bei der Konfiguration. Dank der kompakten Bauform für 24 Moduleinheiten und der einfachen Montage auf der DIN-Schiene lässt sich das System effizient in bestehende Infrastrukturen integrieren und stellt eine zuverlässige Stromverteilung bei einer Bemessungsspannung von 690 V AC sicher.
Technische Daten
- Bemessungsstrom: 200 A
- Bemessungsbetriebsspannung: 690 V AC
- Bemessungsisolationsspannung: 750 V AC
- Bemessungs-Stoßspannungsfestigkeit: 8 kV
- Bemessungs-Stoßstrom: 30 kA
- Polzahl: 4
- Breite: 24 Moduleinheiten
- Schutzart: IPxx B
- Produktgewicht: 1,6 kg
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 48 |
| [Ie] Betriebsbemessungstrom | 200 |
| [In] Bemessungsstrom | 200 A bei 40 |
| [Ipk] Bemessungs-Stoßstrom | 30 |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC |
| [Ui] Bemessungs-Isolationsspannung | 750 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 |
| Aderquerschnitt | 10 |
| Artikelnummer | SE-LVS04014 |
| Baureihe | Linergy |
| Beschreibung der Pole | 3P + N |
| EAN-13 | 3606481870834 |
| Gesamtzahl der 18-mm-Module | 24 |
| Gewicht | 1,562 kg |
| Installiertes Gerät | modulares Gerät |
| Mit Plombierhaube | Nein |
| Polzahl | 4 |
| Produkt- oder Komponententyp | Geräteabgang |
| Produktgewicht | 1,6 |
| Produktzertifizierungen | ASTA |
| Schutzart (IP) | IPxx B |
| WEEE-Nr. | DE33842582 |
