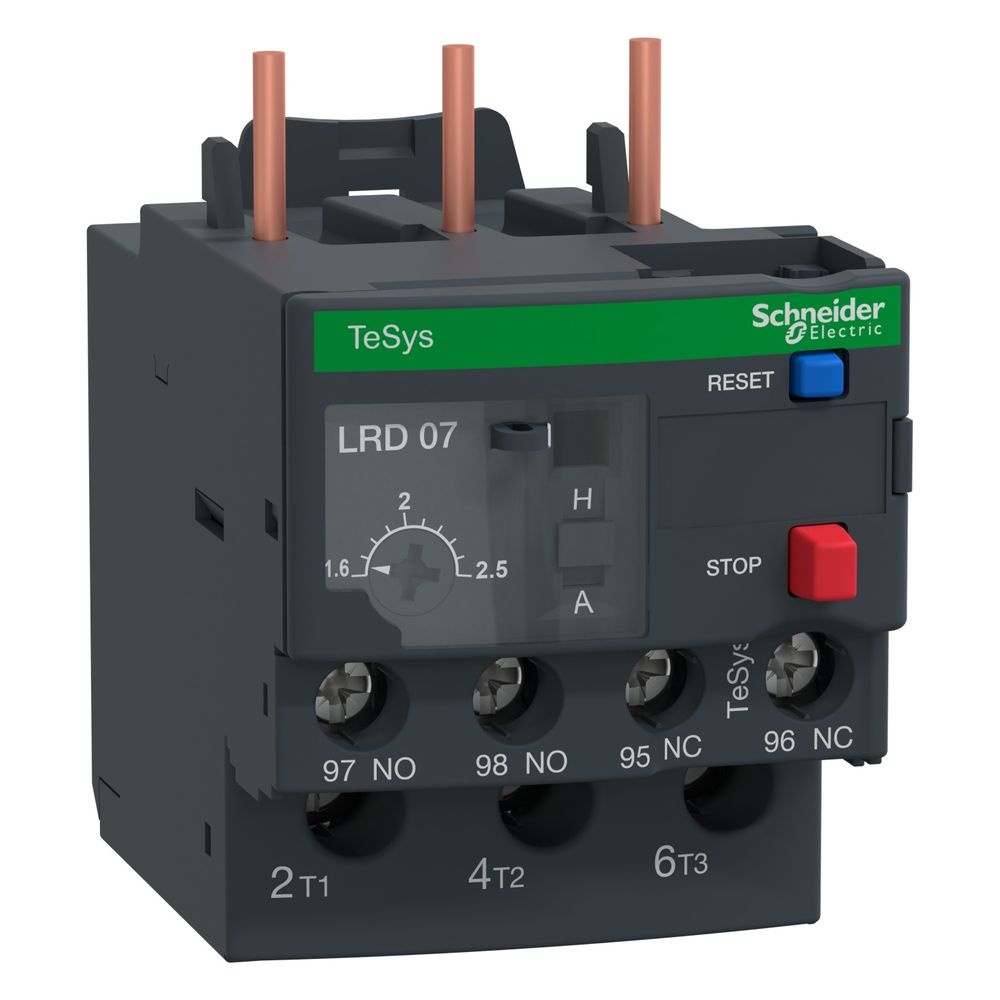

Schneider Electric Thermisches Überlastrelais TeSys Deca LRD07, 1,6-2,5A, 66x45x70mm

Dieses thermische Überlastrelais aus der Baureihe TeSys Deca dient dem zuverlässigen Motorschutz in AC- und DC-Netzwerken. Mit einem einstellbaren thermischen Schutzbereich von 1,6 bis 2,5 A und der Auslöseklasse 10 A bietet das 3-polige Gerät eine präzise Differenzialschutzfunktion für industrielle Anwendungen.

Funktionsweise und Sicherheit

Das Relais ist für eine Bemessungs-Betriebsspannung von bis zu 690 V AC ausgelegt und zeichnet sich durch eine hohe mechanische Robustheit gegenüber Schwingungen und Schocks aus. Die integrierte Phasenausfall-Empfindlichkeit sorgt für eine schnelle Abschaltung bei Überlast. Zur manuellen Bedienung sind eine rote Drucktaste für Stopp-Funktionen sowie eine blaue Taste für die Rückstellung vorhanden. Die Montage erfolgt flexibel direkt unter dem Schütz, auf einer Schiene oder einer Platte.

Anschluss und Kompatibilität

Die Installation erfolgt über robuste Schraubklemmen, die sowohl für flexible als auch für starre Leiter ausgelegt sind. Das Gerät ist mit verschiedenen Schützen der Serie LC1D kompatibel, was eine einfache Integration in bestehende Steuerungssysteme ermöglicht. Dank der Klimafestigkeit und der weiten Betriebstemperatur von -20 bis 60 °C ist ein stabiler Einsatz unter anspruchsvollen Umgebungsbedingungen sichergestellt.

Durch die Kombination aus Differenzialschutz und präziser Einstellbarkeit im Bereich von 1,6 bis 2,5 A bietet dieses Motorschutzrelais eine hohe Betriebssicherheit für angeschlossene Motoren. Die kompakte Bauweise mit einer Breite von 45 mm und die Erfüllung zahlreicher internationaler Normen machen es zu einer vielseitigen Komponente für den modernen Maschinenbau.

Technische Daten

• Einstellbereich: 1,6 - 2,5 A
• Bemessungs-Betriebsspannung: 690 V AC
• Auslöseklasse: 10 A
• Hilfskontakte: 1 S + 1 Ö
• Breite: 45 mm
• Höhe: 66 mm
• Tiefe: 70 mm
• Schutzart: IP20
• Bemessungs-Stoßspannungsfestigkeit: 6 kV
• Gewicht: 0,124 kg
