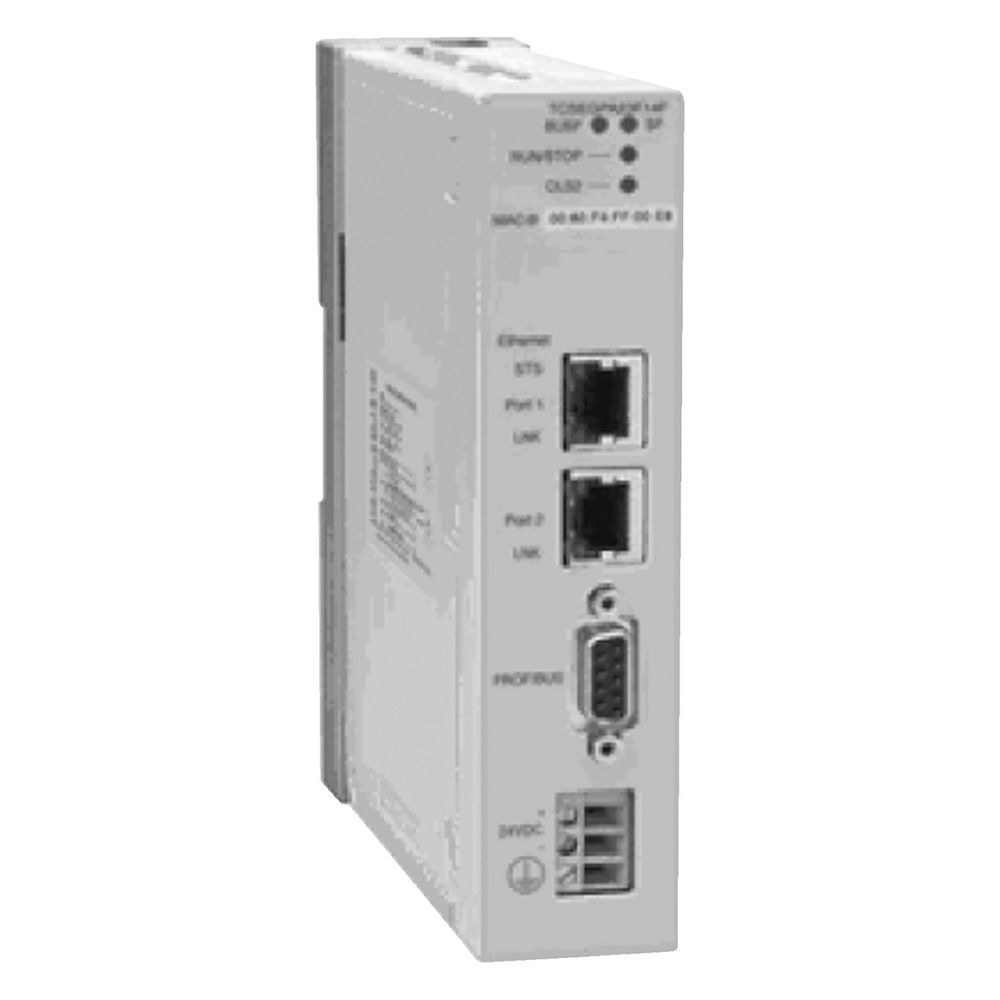

Schneider Electric Kommunikations-Gateway Profibus DP V1, 182x57x260mm, 4,8W, TCSEGPA23F14F

Dieses Profibus DP Remote-Master-Modul dient als Gateway zur Anbindung von speicherprogrammierbaren Steuerungen an Profibus DP V1 Netzwerke. Es ermöglicht die Kommunikation zwischen Ethernet Modbus TCP/IP-Infrastrukturen und Profibus-Systemen in industriellen Automatisierungsumgebungen. Das Modul unterstützt als Master der Klasse 1 und Klasse 2 bis zu 126 Slaves und bietet Funktionen wie zyklische E/A-Datenübertragung sowie azyklische DP V1-Kommunikation.

Funktionsweise und Integration

Die Anbindung an das Ethernet-Netzwerk erfolgt über einen integrierten 2-Port-Switch mit RJ45-Schnittstellen, während die Profibus-Verbindung über eine SUB-D 9-Buchse realisiert wird. Das Gateway ist kompatibel mit Modicon Quantum, Premium, M580 und M340 Steuerungen und wird über die E/A-Scanner-Funktion eingebunden. Die Konfiguration erfolgt über die mitgelieferte Software-Umgebung.

Technische Daten

• Leistungsaufnahme: 4,8 W
• Übertragungsrate: 10000 kBit/s
• Anzahl Industrial Ethernet Schnittstellen: 2
• Anzahl Slaves: 126
• Breite: 182 mm
• Höhe: 57 mm
• Tiefe: 260 mm
• Produktgewicht: 0,62 kg
• Umgebungstemperatur bei Betrieb: 0…60 °C
• Betriebshöhe: <= 2.000 m

Das Gateway ermöglicht eine effiziente Prozessautomatisierung durch die nahtlose Kopplung von Modbus TCP und Profibus DP. Mit einer Leistungsaufnahme von 4,8 W und der Unterstützung von bis zu 126 Slaves stellt es eine zuverlässige Komponente für komplexe industrielle Kommunikationsaufgaben dar. Die Kompatibilität mit den SPS-Serien M340, M580, Premium und Quantum sorgt für eine flexible Einbindung in bestehende Automatisierungskonzepte.

Lieferumfang

• 1x Gateway TCSEGPA23F14F
• 1x CD mit Kommunikations-DTM
• 1x CD mit Master-DTM
