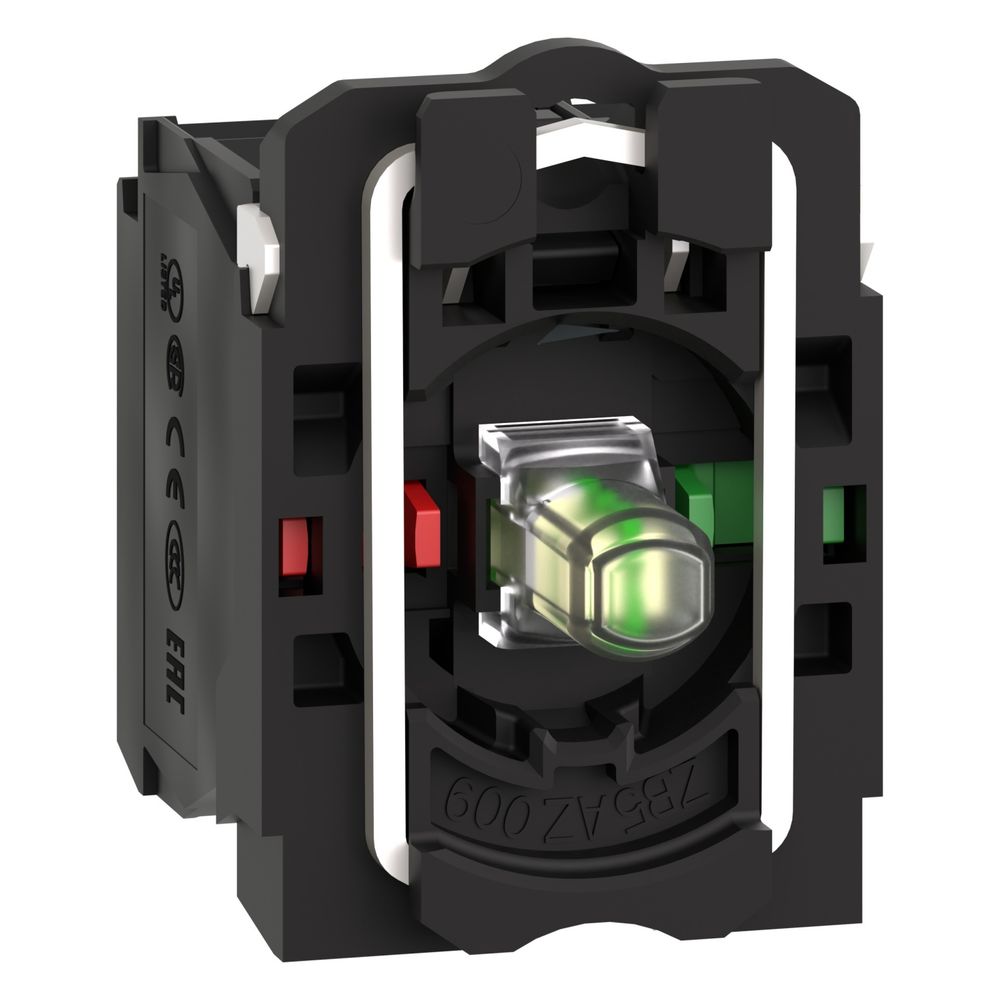

Schneider Electric Hilfsschalter-Block Harmony XB5 ZB5AW0B15, 1S+1OE, 24V AC/DC, Kunststoff, Weiß
Dieser Hilfsschalterblock aus der Baureihe Harmony XB5 kombiniert eine zuverlässige Schaltfunktion mit einem integrierten weißen LED-Modul. Die Komponente ist für eine Bemessungsbetriebsspannung von 24 V AC/DC ausgelegt und eignet sich für den Einsatz in Industrie, Maschinenbau und Schaltschrankbau. Dank des modularen Aufbaus und der Frontbefestigung lässt sich das Element flexibel in verschiedene Steuerungssysteme integrieren.
Funktion und Aufbau
Das Modul verfügt über eine Kontaktkonfiguration von 1 Schließer und 1 Öffner, die für standardisierte Schaltaufgaben optimiert sind. Die integrierte weiße LED sorgt für eine klare Signalisierung und ist mit einer Vielzahl farbiger Frontelemente kompatibel. Der Anschluss erfolgt über Schraubklemmen, wobei das Gehäuse aus robustem Kunststoff gefertigt ist und eine mechanische Lebensdauer von 5.000.000 Zyklen aufweist.
Einsatz unter anspruchsvollen Bedingungen
Das Bauteil ist für einen Umgebungstemperaturbereich von -40 bis 70 °C spezifiziert und erfüllt zahlreiche internationale Normen. Die Konstruktion bietet eine hohe Widerstandsfähigkeit gegen elektromagnetische Störeinflüsse sowie elektrostatische Entladungen. Mit der Schutzklasse II und einer positiven Öffnung der Kontakte gemäß IEC 60947-5-1 erfüllt das Modul hohe Sicherheitsanforderungen für den professionellen Anlageneinsatz.
Der Hilfsschalterblock überzeugt durch seine universelle Einsetzbarkeit und Langlebigkeit. Mit einer Bemessungsbetriebsspannung von 24 V AC/DC und der Kombination aus 1 Schließer sowie 1 Öffner bietet er eine präzise Steuerungslösung. Die integrierte LED-Beleuchtung und die robuste Bauweise aus Kunststoff gewährleisten eine zuverlässige Funktion in industriellen Umgebungen, unterstützt durch eine mechanische Lebensdauer von 5.000.000 Zyklen.
Technische Daten
- Baureihe: Harmony XB5
- Kontaktkonfiguration: 1 S + 1 Ö
- Bemessungsbetriebsspannung: 24 V AC/DC
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 5.000.000 Zyklen
- Umgebungstemperatur: -40 bis 70 °C
- Lichtquelle: Integrierte LED (weiß)
- Befestigungsart: Frontbefestigung
- Konventioneller thermischer Strom: 10 A
- Bemessungs-Isolationsspannung: 600 V
Technische Daten
| Hersteller | Schneider Electric |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Art und Zusammensetzung der Kontakte | 1 S + 1 Ö |
| Artikelnummer | SE-ZB5AW0B15 |
| Baureihe | Harmony XB5 |
| Befestigungsart | Frontbefestigung |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 24 |
| Bemessungsbetriebsspannung Ue bei AC 60 Hz | 24 |
| Bemessungsbetriebsspannung Ue bei DC | 24 |
| Beschichtung | TH |
| Betrieb der Kontakte | Gestuft schaltend |
| CAD-Gesamtbreite | 30 |
| CAD-Gesamthöhe | 42 |
| CAD-Gesamttiefe | 32 |
| EAN-13 | 3389110908398 |
| Farbe der Lichtquelle | Weiß |
| Farbe des Leuchtmittels | weiß |
| Fassung | sonstige |
| Gewicht | 0,038 kg |
| Haltekragenmaterial | Kunststoff |
| Klemmenbeschreibung ISO Nr 1 | (13-14)S (11-12)Ö |
| Lampenfassung | Integrierte LED |
| Leuchtmittel | LED |
| Lichtquelle | Universal-LED |
| Mechanische Lebensdauer | 5000000 Zyklen |
| Mit integriertem Vorwiderstand | Nein |
| Mit integrierter Diode | Ja |
| Mit Leuchtmittel | Ja |
| Produktgewicht | 0,042 |
| Signaltyp | Dauerlicht |
| Spannungsart zur Betätigung | AC / DC |
| Stromaufnahme | 18 |
| Trafo integriert | Nein |
| Typ des Frontelements | Standard |
| Umgebungstemperatur bei Betrieb | -40…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verkauf je unteilbare Menge | 1 |
| Versorgung des Leuchtmittels | Direkt |
| Verwendung der Kontakte | Standard |
| WEEE-Nr. | DE33842582 |
