Beschreibung

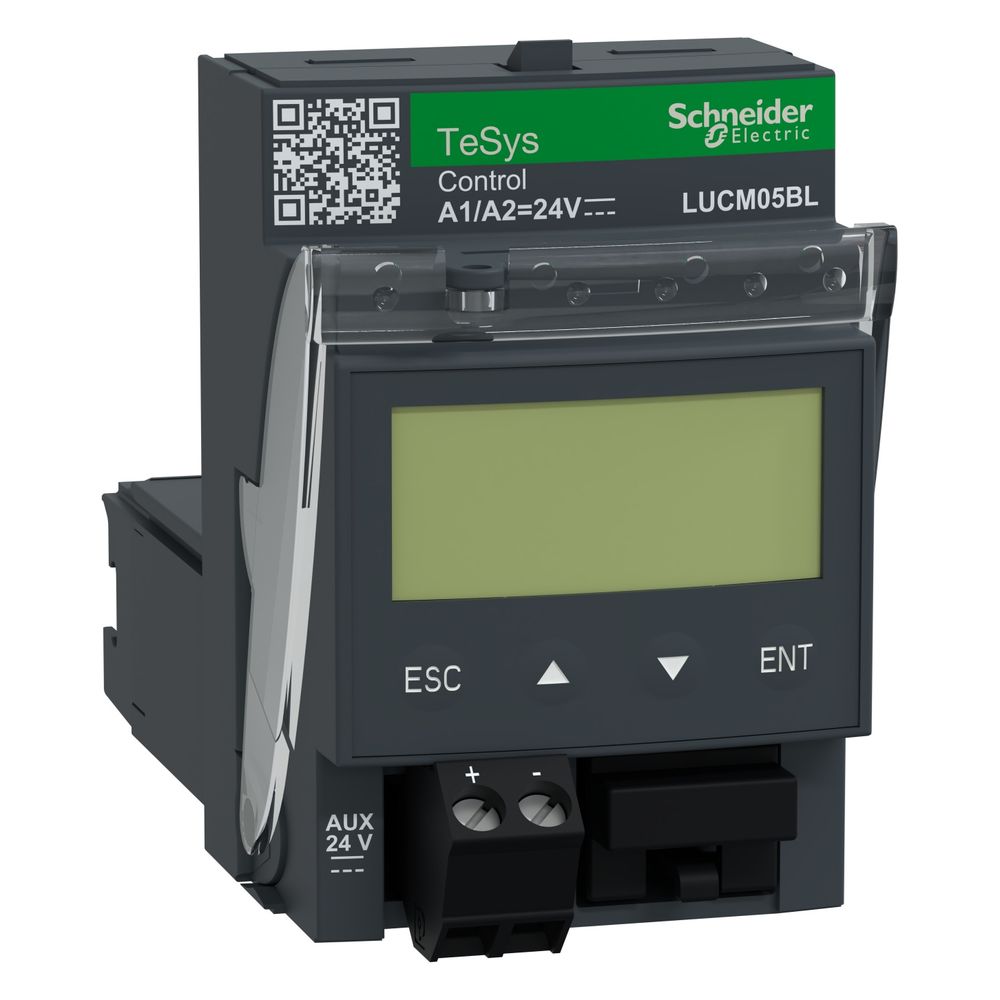

Schneider Electric Multifunktionssteuergerät TeSys Ultra LUCM05BL, 1,25-5A, 24V DC, 45x66x60mm
Die multifunktionale Steuereinheit aus der Baureihe TeSys Ultra von Schneider Electric dient der präzisen Motorsteuerung und dem zuverlässigen Motorschutz. Das Gerät ist für einen Einstellbereich von 1,25 bis 5 A ausgelegt und arbeitet mit einer Bemessungssteuerspeisespannung von 24 V DC. Dank integrierter Kommunikationsschnittstelle und LCD-Anzeige ermöglicht es eine detaillierte Überwachung und Protokollierung wichtiger Motorparameter.
Funktionsumfang und Überwachung
Das Gerät bietet umfassende Schutzfunktionen, darunter Überlast- und Kurzschlussschutz sowie Schutz gegen Phasenausfall und Phasenunsymmetrie. Über das integrierte LCD-Display lassen sich Betriebszustände wie der thermische Zustand des Motors, Erdschlussströme oder Phasenungleichgewichte direkt visualisieren. Die Steuereinheit unterstützt eine manuelle, automatische oder Fernrückstellung und ist für anspruchsvolle Steuerungsaufgaben in industriellen Anwendungen konzipiert.
Kommunikation und Montage
Die Anbindung erfolgt über eine RS485-Schnittstelle mit Modbus RTU-Protokoll, was eine Integration in Automatisierungssysteme erlaubt. Die Montage ist dank der Tragschienenkompatibilität und der steckbaren Bauweise auf der Vorderseite effizient durchführbar. Mit einer Schutzart von IP40 an der Frontplatte ist das Gerät für den Einsatz in Betriebsumgebungen bei Temperaturen von -25 bis 60 °C geeignet.
Die Steuereinheit überzeugt durch ihre Flexibilität bei der Motoranpassung und die präzise Fehlerdiagnose. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V AC und einer einstellbaren Auslöseklasse von 5 bis 30 bietet sie eine robuste Lösung für den Motorschutz. Die Kombination aus kompakter Bauweise, umfangreichen Diagnosefunktionen und der Unterstützung gängiger Kommunikationsstandards macht sie zu einer leistungsfähigen Komponente für moderne Antriebslösungen.
Technische Daten
- Einstellbereich: 1,25 - 5 A
- Bemessungssteuerspeisespannung: 24 V DC
- Bemessungsbetriebsleistung (400 V AC): 5,5 kW
- Auslöseklasse: 5 - 30
- Kommunikationsprotokoll: Modbus RTU
- Schutzart: IP40
- Umgebungstemperatur (Betrieb): -25…60 °C
- Breite: 45 mm
- Höhe: 66 mm
- Tiefe: 60 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Ue] Betriebsbemessungsspannung | 690 V AC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Befehlsstellen | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Leuchtmelder | 0 |
| Art des Motorstarters | sonstige |
| Artikelnummer | SE-LUCM05BL |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Auslöseklasse | CLASS 10 |
| Auslöseschwelle | 14,2 x Ir ± 20 |
| Baureihe | TeSys Ultra |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 1,25 |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 5 |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 1,25 |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 5 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 5 |
| Bemessungsbetriebsstrom Ie | 1,25 |
| Bemessungsbetätigungsspannungen [Uc] | 24 V DC |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 2,2 |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 3 |
| Bemessungssteuerspeisespannung Us bei DC | 24 |
| Betriebshöhe | 2.000 |
| Breite | 45 |
| EAN-13 | 3389110365108 |
| Externer Reset möglich | Nein |
| Geeignet für NOT-AUS | Nein |
| Gewicht | 0,168 kg |
| Höhe | 66 |
| Kompatibilitätscode | LUCM |
| Mit Kurzschlussauslöser | Ja |
| Mit Sicherung | Nein |
| Mit Trafo | Nein |
| Netzwerkfrequenz | 40 - 60 |
| Nutzungskategorie | AC-41 AC-44 AC-43 |
| Produktgewicht | 0,175 |
| rated motor current adjustment range | 1,25…5 |
| Rückstellzeit | <= 200 |
| Schutzart (IP) | IP40 |
| Spannungsart zur Betätigung | DC |
| Störfest gg Kurzzeiteinbr | 3 |
| Temperaturkompensierter Überlastschutz | Ja |
| Tiefe | 60 |
| Tragschienenmontage möglich | Ja |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 70 |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Nein |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Nein |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Nein |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Überlastauslöser Stromeinstellung | 1,25 - 5 |
| WEEE-Nr. | DE33842582 |
