Beschreibung

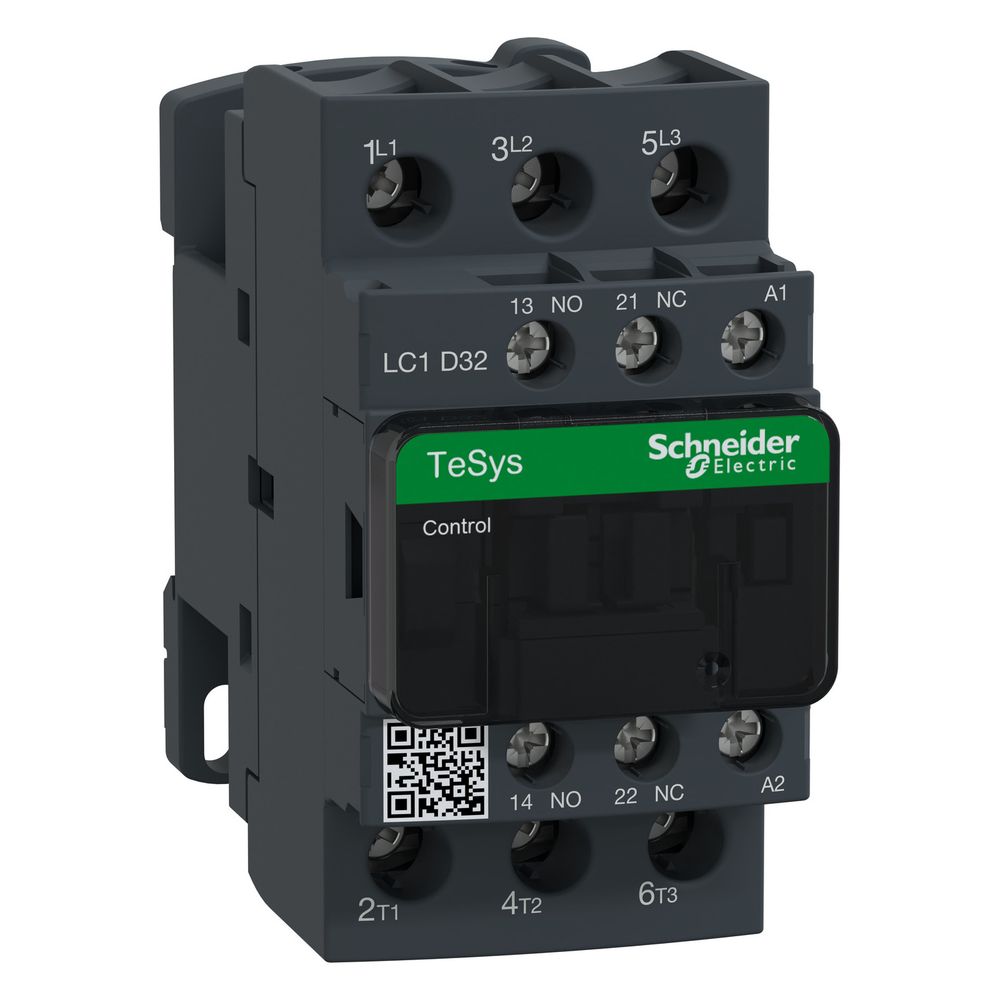

Schneider Electric Schütz TeSys Deca LC1D32B7, 32A 15kW 24V AC, 45x85x92mm
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Anwendungen in der Motorsteuerung und bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einem Bemessungsbetriebsstrom von 32 A in der Kategorie AC-3 bietet das Gerät eine zuverlässige Schaltlösung. Die Betätigung erfolgt über eine Steuerspannung von 24 V AC.
Zuverlässige Schalttechnik
Das Schütz ist mit drei Hauptschließern sowie einem integrierten Hilfskontakt-Satz bestehend aus einem Schließer und einem Öffner ausgestattet. Die mechanisch gekoppelten Kontakte und Spiegelkontakte ermöglichen den Einsatz in sicherheitsrelevanten Applikationen. Die robuste Konstruktion zeichnet sich durch eine hohe mechanische Lebensdauer von 15 Millionen Schaltspielen aus und erfüllt strenge Anforderungen an die Feuerbeständigkeit gemäß UL 94 V1 sowie IEC 60695-2-1.
Montage und Anschluss
Die Installation erfolgt flexibel auf einer Schiene oder Montageplatte. Der Anschluss des Hauptstromkreises wird über Schraubklemmen realisiert, die eine sichere Verbindung ermöglichen. Mit einer kompakten Baubreite von 45 mm lässt sich das Gerät effizient in Schaltschränke integrieren. Die Schutzart IP20 an der Vorderseite bietet einen grundlegenden Schutz gegen Berührung.
Das Leistungsschütz überzeugt durch seine hohe Betriebssicherheit und Langlebigkeit in industriellen Umgebungen. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einer Steuerspannung von 24 V AC ist es optimal für den Einsatz in Motorsteuerungen geeignet. Die Kombination aus mechanisch gekoppelten Kontakten und der kompakten Bauweise von 45 mm Breite macht es zu einer vielseitigen Komponente für moderne Schaltanlagen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
- Steuerspannung: 24 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Abmessungen (BxHxT): 45 x 85 x 92 mm
- Gewicht: 0,375 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D32B7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110350135 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,419 kg |
| Höhe | 85 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,375 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Überspannungskategorie | III |
| WEEE-Nr. | DE33842582 |
