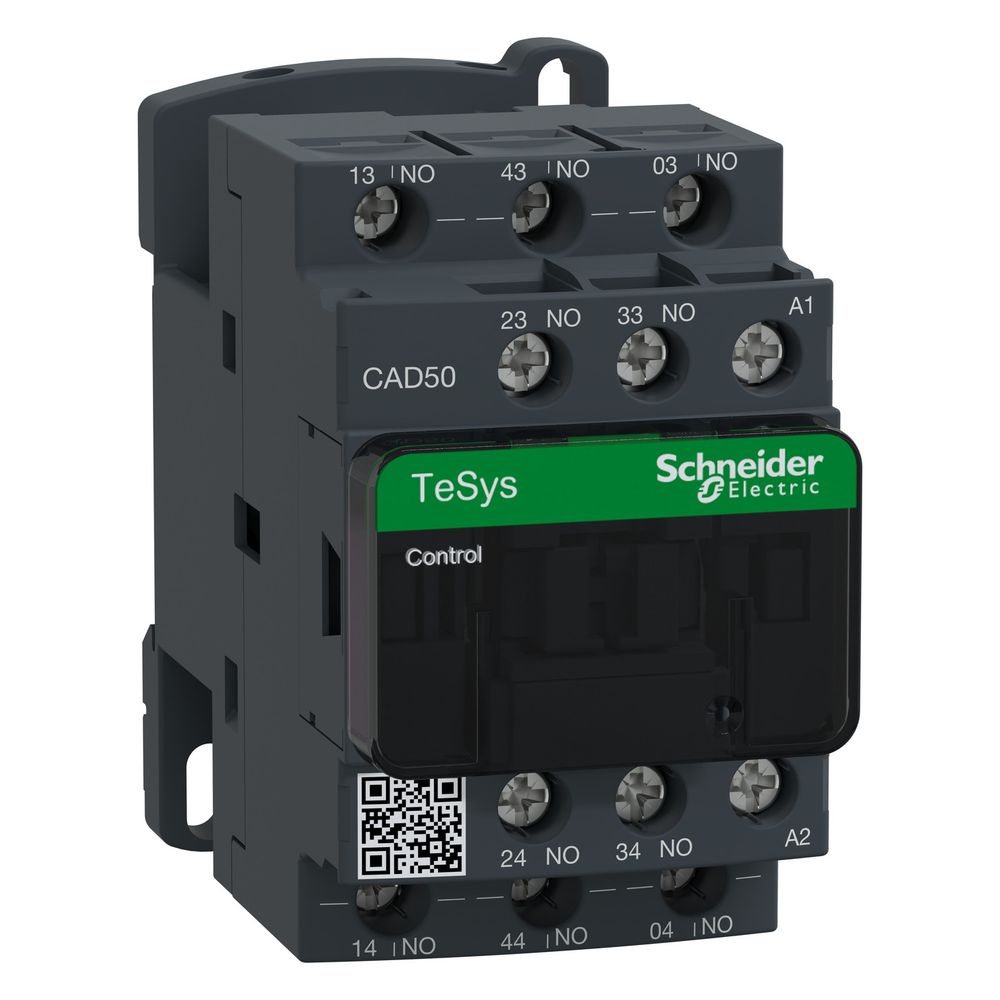

Schneider Electric Steuerrelais TeSys Deca CAD50M7, 220V AC, 77x45x84mm

Das Steuerrelais aus der Baureihe TeSys Deca ist für den Einsatz in Steuerstromkreisen konzipiert. Mit fünf Schließerkontakten und einer Steuerkreisspannung von 220 V AC bei 50/60 Hz ermöglicht das Gerät die Steuerung elektromagnetischer Lasten. Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine flexible Montage auf einer 35 mm DIN-Schiene oder per Schraubbefestigung.

Leistungsstarke Steuerungstechnik

Das Steuerrelais ist für hohe Schaltfrequenzen von bis zu 180 Takten pro Minute ausgelegt und zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Schaltspielen aus. Die Ansteuerung erfolgt über Schraubklemmen, die eine sichere Verbindung für flexible oder starre Leiter ermöglichen. Dank der robusten Ausführung hält das Gerät Schwingungen und Schocks stand, was einen zuverlässigen Betrieb in anspruchsvollen Umgebungen unterstützt.

Flexibler Einsatzbereich

Die Komponente ist für Bemessungs-Betriebsspannungen bis zu 690 V AC ausgelegt und deckt Nutzungskategorien wie AC-15 und DC-13 ab. Der Betrieb ist in einem Umgebungstemperaturbereich von -40 bis 60 °C ohne Einschränkungen möglich, wobei bei höheren Temperaturen eine Leistungsreduzierung erfolgt. Die Schutzart IP2x an der Vorderseite sorgt für einen grundlegenden Berührungsschutz.

Durch die Kombination aus hoher mechanischer Robustheit und einer bifrequenten Spule für 50/60 Hz bietet dieses Steuerrelais eine langlebige Lösung für komplexe Schaltaufgaben. Mit einer Bemessungs-Stoßspannungsfestigkeit von 6 kV und einer konventionellen thermischen Strombelastbarkeit von 10 A ist das Gerät für den professionellen Einsatz in Steuerstromkreisen optimiert.

Technische Daten

• Steuerkreisspannung: 220 V AC 50/60 Hz
• Kontaktsatz: 5 NO
• Bemessungs-Betriebsspannung: 690 V AC
• Konventioneller thermischer Strom: 10 A
• Mechanische Lebensdauer: 30 Mcycles
• Max. Betriebsrate: 180 cyc/mn
• Breite: 45 mm
• Höhe: 77 mm
• Tiefe: 84 mm
• Gewicht: 0,58 kg
