Schneider Electric Serielle Leitungsschnittstelle Harmony iPC, 2xRS422/485, 76x81x38,2mm, HMIYMINSL24851

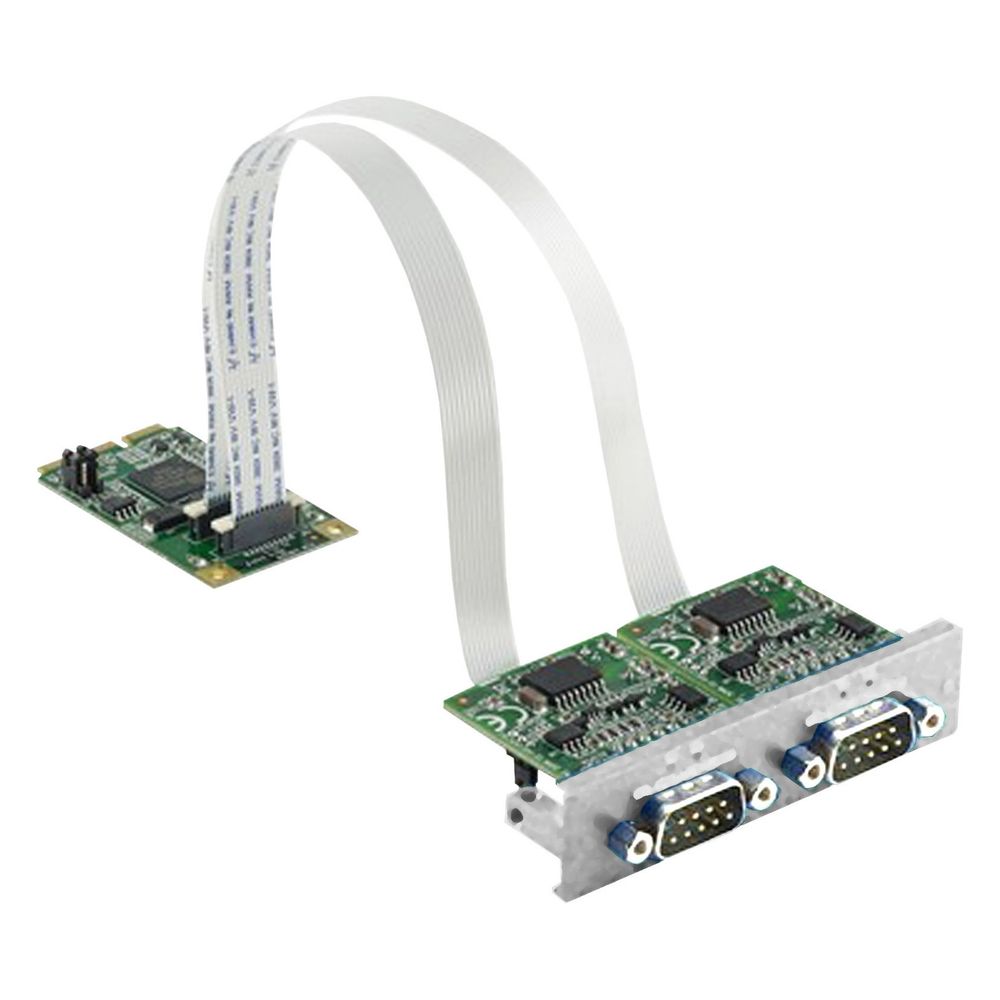

Diese serielle Schnittstelle aus der Baureihe Harmony iPC erweitert Industrie-PCs um zwei galvanisch getrennte RS422/485-Anschlüsse. Die Hardware ist als Mini PCIe-Karte im Full-Size-Format ausgeführt und ermöglicht eine flexible Datenübertragung in anspruchsvollen industriellen Umgebungen.

Funktion und Einsatzbereich

Die Schnittstellenkarte dient der Hardwareaufrüstung von Harmony iPCs und stellt zwei SUB-D 9 Buchsen für serielle Kommunikation bereit. Durch die galvanische Trennung wird die Betriebssicherheit bei der Anbindung externer Geräte erhöht. Die Komponente ist für einen weiten Temperaturbereich ausgelegt und unterstützt Übertragungsraten von 50 bit/s bis 921,6 kbit/s, wodurch sie sich für diverse Automatisierungsaufgaben eignet.

Technische Daten

• Baureihe: Harmony iPC
• Schnittstellentyp: 2x RS422/485
• Anschlussart: Mini PCIe (Full Size)
• Übertragungsrate: 50 bit/s bis 921,6 kbit/s
• Eingangsstrom: 400 mA bei 3,3 V DC
• Betriebstemperatur: -20 bis 60 °C
• Lagertemperatur: -40 bis 85 °C
• Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)
• Breite: 76 mm
• Höhe: 81 mm
• Tiefe: 38,2 mm

Die robuste Schnittstellenkarte bietet eine zuverlässige Lösung zur Erweiterung der Konnektivität von Industrie-PCs. Mit ihrer galvanischen Trennung und der Unterstützung hoher Übertragungsraten von bis zu 921,6 kbit/s stellt sie eine leistungsfähige Ergänzung für industrielle Kommunikationsanforderungen dar. Die kompakten Abmessungen von 76 mm x 81 mm x 38,2 mm ermöglichen eine einfache Integration in bestehende Harmony iPC-Systeme bei einem Betriebstemperaturbereich von -20 bis 60 °C.
