Beschreibung

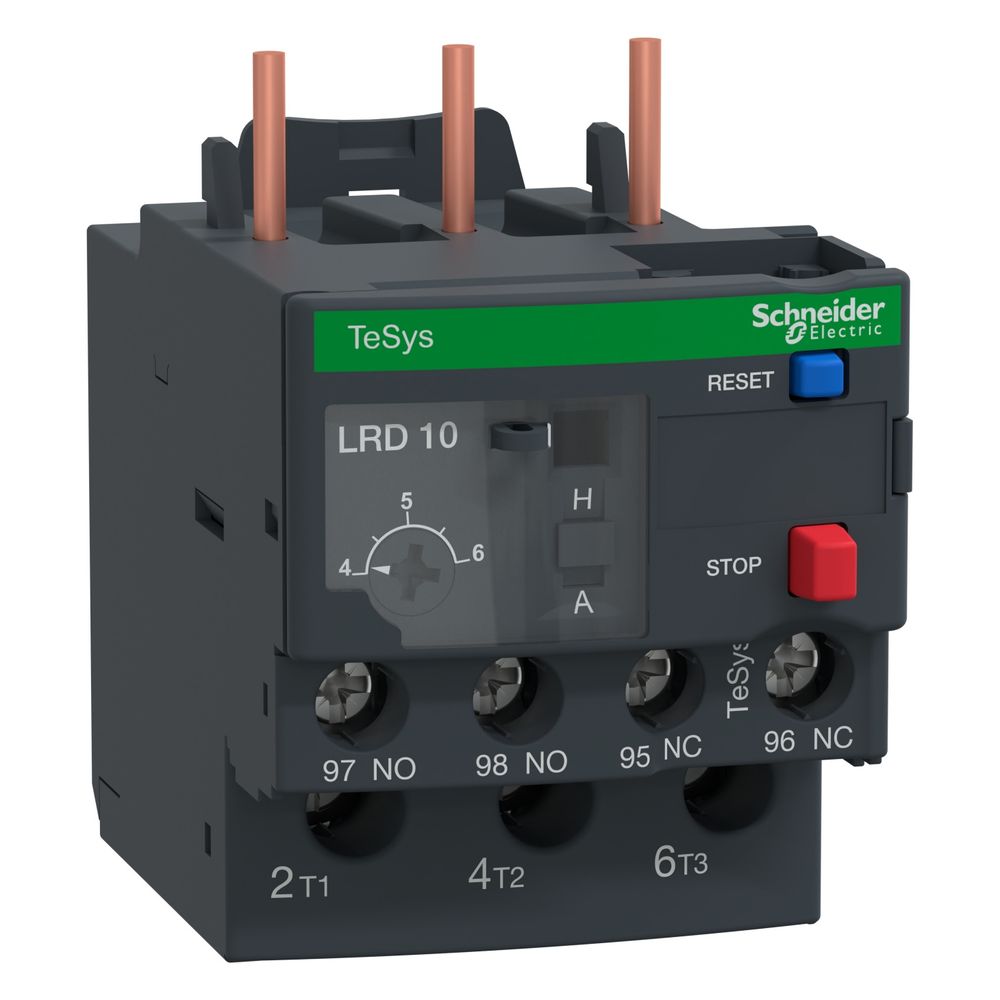

Schneider Electric Thermisches Überlastrelais TeSys Deca LRD10, 4-6A 3-polig, 66x45x70mm
Das thermische Überlastrelais aus der Baureihe TeSys Deca dient dem Motorschutz in Wechsel- und Gleichstromkreisen. Mit einem einstellbaren thermischen Schutzbereich von 4 bis 6 A und der Auslöseklasse 10 A bietet das 3-polige Gerät eine präzise Überwachung bei Überlast. Die Montage erfolgt direkt unter dem Schütz, was eine kompakte Integration in Schaltanlagen ermöglicht.
Funktionsweise und Bedienung
Das Relais arbeitet mit Differenzialschutz und bietet eine hohe Phasenausfall-Empfindlichkeit. Zur manuellen Steuerung befinden sich an der Gerätefront zwei Taster: Eine rote Drucktaste für die Stopp-Funktion und eine blaue Drucktaste für die Rückstellung. Eine gelbe mechanische Anzeige signalisiert den Auslösezustand. Der Betrieb ist in einem Temperaturbereich von -20 bis 60 °C ohne Leistungsreduzierung möglich, wobei die Klimafestigkeit nach IACS E10 für anspruchsvolle Umgebungen ausgelegt ist.
Installation und Anschluss
Die elektrische Anbindung erfolgt über Schraubklemmen für den Steuer- und Stromkreis. Das Gerät unterstützt eine Bemessungs-Betriebsspannung von bis zu 690 V AC bei einer Netzwerkfrequenz von 0 bis 400 Hz. Die Hilfskontakte sind als 1 Schließer und 1 Öffner ausgeführt. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Relais effizient in Schaltschränke integrieren.
Das Motorschutzrelais überzeugt durch eine robuste Bauweise und einfache Handhabung. Mit einem Einstellbereich von 4 bis 6 A und der integrierten Phasenausfall-Empfindlichkeit stellt es eine zuverlässige Komponente für den Schutz von Motoren dar. Die Flexibilität bei der Rückstellung sowie die Kompatibilität mit verschiedenen Schütz-Typen machen es zu einer vielseitigen Lösung für industrielle Anwendungen.
Technische Daten
- Einstellbereich: 4 - 6 A
- Auslöseklasse: 10 A
- Bemessungs-Betriebsspannung: 690 V AC
- Hilfskontakte: 1 S + 1 Ö
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 66 mm
- Tiefe: 70 mm
- Gewicht: 0,124 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Artikelnummer | SE-LRD10 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys TeSys Deca |
| Breite | 45 |
| EAN-13 | 3389110346794 |
| Einstellbereich für thermischen Schutz | 4…6 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,14 kg |
| Höhe | 66 |
| Klimafestigkeit | entspricht IACS E10 |
| Netzwerkfrequenz | 0 - 400 |
| Netzwerktyp | DC AC |
| Produktgewicht | 0,124 |
| Temperaturausgleich | -20…60 |
| Tiefe | 70 |
| Umgebungstemperatur bei Lagerung | -60…70 |
| WEEE-Nr. | DE33842582 |
