Beschreibung

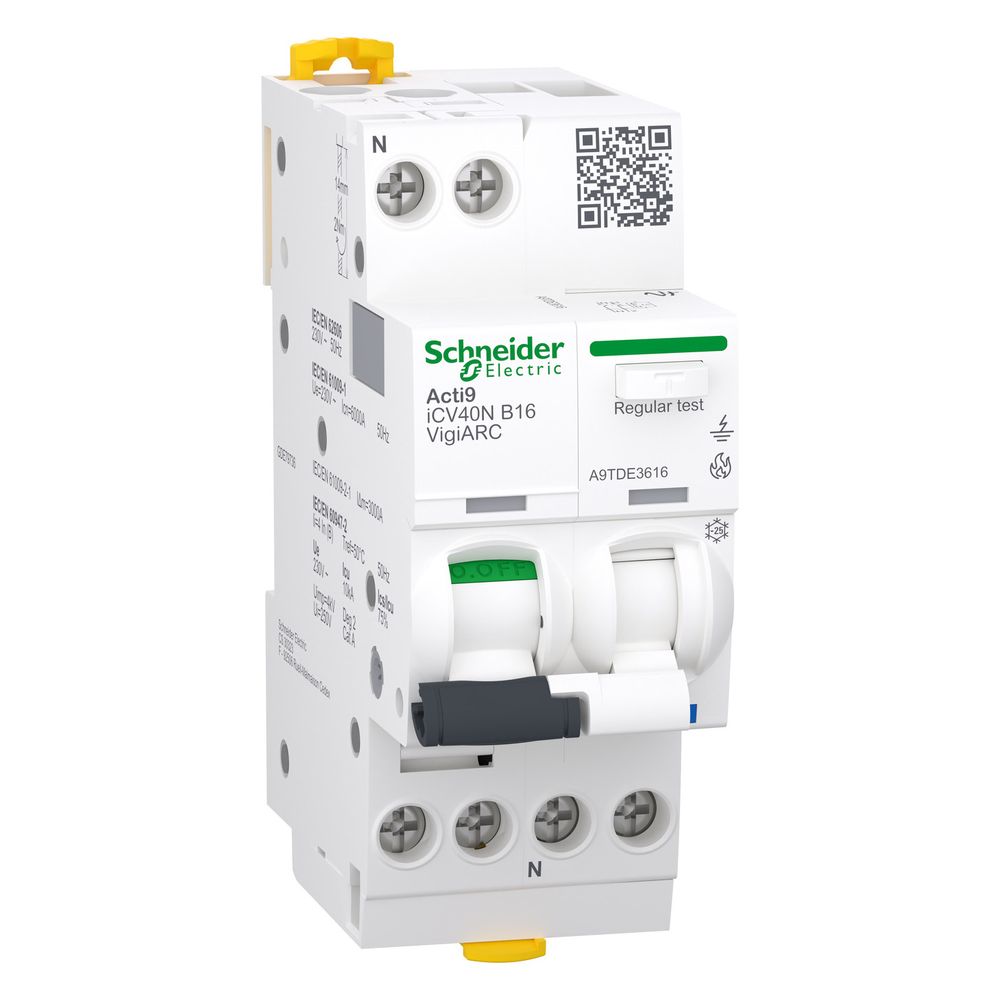

Schneider Electric Störlichtbogenerkennung RCBO Acti9 iCV40N, 16A, Weiß, A9TDE3616
Der Schneider Electric Acti9 iCV40N VigiARC vereint Fehlerlichtbogenerkennung (AFDD) sowie Überlast-, Kurzschluss- und Fehlerstromschutz (FI/LS) in einem kompakten Gerät. Durch die kontinuierliche Analyse elektrischer Parameter identifiziert das System Störlichtbögen und schaltet betroffene Stromkreise sicher ab. Diese Kombination steigert die elektrische Sicherheit in Wohn- und Zweckbauten durch eine präzise Überwachung.
Funktionsweise und Diagnose
Die integrierte Fehlerlichtbogen-Schutzeinrichtung erkennt Lichtbogenfehler frühzeitig. Zur schnellen Fehlerdiagnose verfügt das Gerät über eine LED-Anzeige, die den Betriebszustand sowie Fehlerauslösungen direkt visualisiert. Die Montage erfolgt auf einer DIN-Schiene, wobei die kompakte Bauweise mit einer Breite von zwei Teilungseinheiten eine effiziente Integration in Verteiler ermöglicht.
Betriebssicherheit
Das Gerät ist für eine mechanische und elektrische Lebensdauer von 20.000 Zyklen ausgelegt. Der mitschaltende Neutralleiter und die Auslösetechnik vom Typ A-SI gewährleisten eine hohe Betriebssicherheit. Die Anschlussklemmen sind für flexible und feste Leiter geeignet, was die Installation in unterschiedlichen Umgebungen erleichtert.
Die Kombination aus AFDD und FI/LS bietet einen umfassenden Schutz vor elektrisch induzierten Bränden und Fehlerströmen. Mit einem Bemessungsstrom von 16 A, einer B-Auslösecharakteristik und einem Bemessungsfehlerstrom von 30 mA deckt das Gerät wesentliche Sicherheitsanforderungen ab. Die kompakte Bauform und die integrierte LED-Diagnose unterstützen eine effiziente Wartung der elektrischen Anlage.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsspannung: 230 V AC
- Bemessungsfehlerstrom: 0,03 A
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A-SI
- Bemessungsabschaltvermögen (EN 61009): 6 kA
- Bemessungsabschaltvermögen (IEC 60947-2): 10 kA
- Breite in Teilungseinheiten: 2
- Polzahl: 2
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 16 |
| [M] Anzugsdrehmoment | 2 |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9TDE3616 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Ausschaltvermögen | N |
| Baureihe | Acti9 |
| Begrenzungsklasse | 3 |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P + N |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Betriebshöhe | 2.000 |
| Breite | 36 |
| Breite in Teilungseinheiten | 2 |
| Drahtabisolierungslänge | 14 |
| EAN-13 | 3606481906502 |
| Eignung für Isolation | Ja |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz | Integriert |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Geräteposition im System | Abgang |
| Gewicht | 0,236 kg |
| Höhe | 91 |
| Kabeleinführung | Oben und unten |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| Konformitätskennzeichen | OVE |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Leistungsverluste insgesamt | 3,408 |
| Leistungsverluste pro Pol | 2,65 |
| Magnetische Auslösegrenze | 3 - 5 x In |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Ja |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 2 |
| Power losses on neutral | 0,763 |
| Produktgewicht | 220 |
| Produktspezifische Anwendung | Arc fault detection |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Schwellenwert-Auslösespannung | 275 V für + / - 5 |
| Steuerspannungsart Zusatzeinrichtung | AC |
| Steuerungstyp | Kippschalter |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…50 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
| Überspannungskategorie | III |
| WEEE-Nr. | DE33842582 |
