Schneider Electric Proxy-Modul Modicon M340 TCSEGDB23F24FK, 10.000 kBit/s, 180x60x260mm

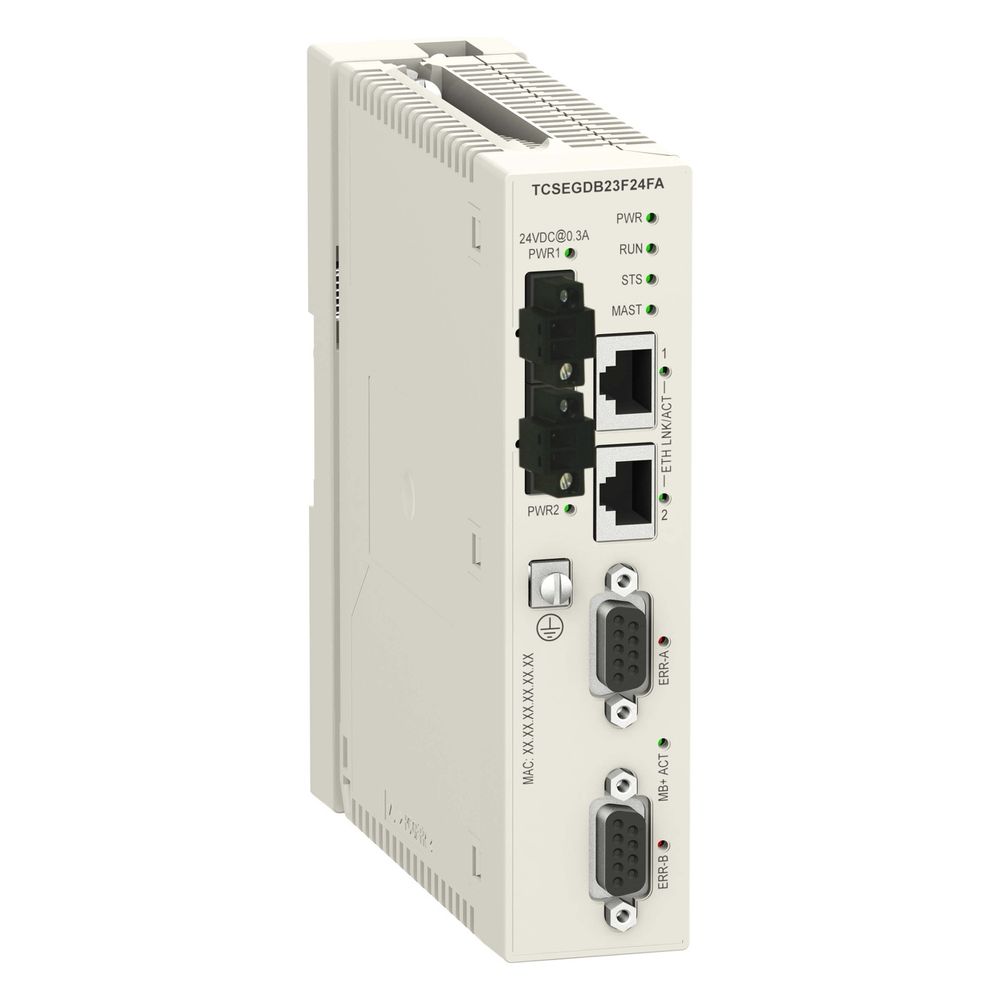

Das Schneider Electric Proxy-Modul TCSEGDB23F24FK dient als Kommunikations-Gateway für die Automatisierungsplattform Modicon M340. Es ermöglicht die nahtlose Anbindung von Modbus Plus Netzwerken an Modbus TCP Infrastrukturen. Dank der konformen Beschichtung ist das Modul für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegt und unterstützt bis zu 128 Slaves.

Kommunikation und Schnittstellen

Das Gateway fungiert als Schnittstelle für Modbus TCP Messaging sowie Modbus Plus Nachrichtenübermittlung. Die Konfiguration, Steuerung und Diagnose erfolgen direkt über die SPS. Für die Netzwerkintegration stehen zwei Industrial Ethernet Schnittstellen (RJ45) sowie zwei serielle RS-485 Schnittstellen zur Verfügung. Die Zugriffsmethoden basieren auf Token-Ring für Modbus Plus und CSMA/CD für Modbus TCP, wobei das Modul SNMP-Netzwerkmanagement unterstützt.

Betrieb und Umgebungsbedingungen

Das Modul ist für einen Betriebstemperaturbereich von -25 bis 70 °C spezifiziert und für eine Betriebshöhe von bis zu 2.000 m ausgelegt. Die Leistungsaufnahme beträgt 300 mA bei einer externen 24 V DC Versorgung. Die robuste Bauweise gewährleistet eine zuverlässige Datenübertragung über verdrillte Zweidrahtkabel oder geschirmte Twisted-Pair-Leitungen.

Technische Daten

• Produktkompatibilität: M340 PLC
• Anzahl Slaves: 128
• Schnittstellen Industrial Ethernet: 2
• Schnittstellen seriell RS-485: 2
• Übertragungsrate: 10000 kBit/s
• Leistungsaufnahme: 300 mA bei 24 V DC
• Breite: 180 mm
• Höhe: 60 mm
• Tiefe: 260 mm
• Umgebungstemperatur Betrieb: -25 bis 70 °C

Das Proxy-Modul stellt eine effiziente Lösung für die Integration von Modbus Plus in moderne Ethernet-Umgebungen dar. Mit seiner hohen Kompatibilität zur Modicon M340 SPS, der Unterstützung von 128 Slaves und der robusten, beschichteten Ausführung bietet es eine stabile Basis für komplexe Automatisierungslösungen.
