Beschreibung

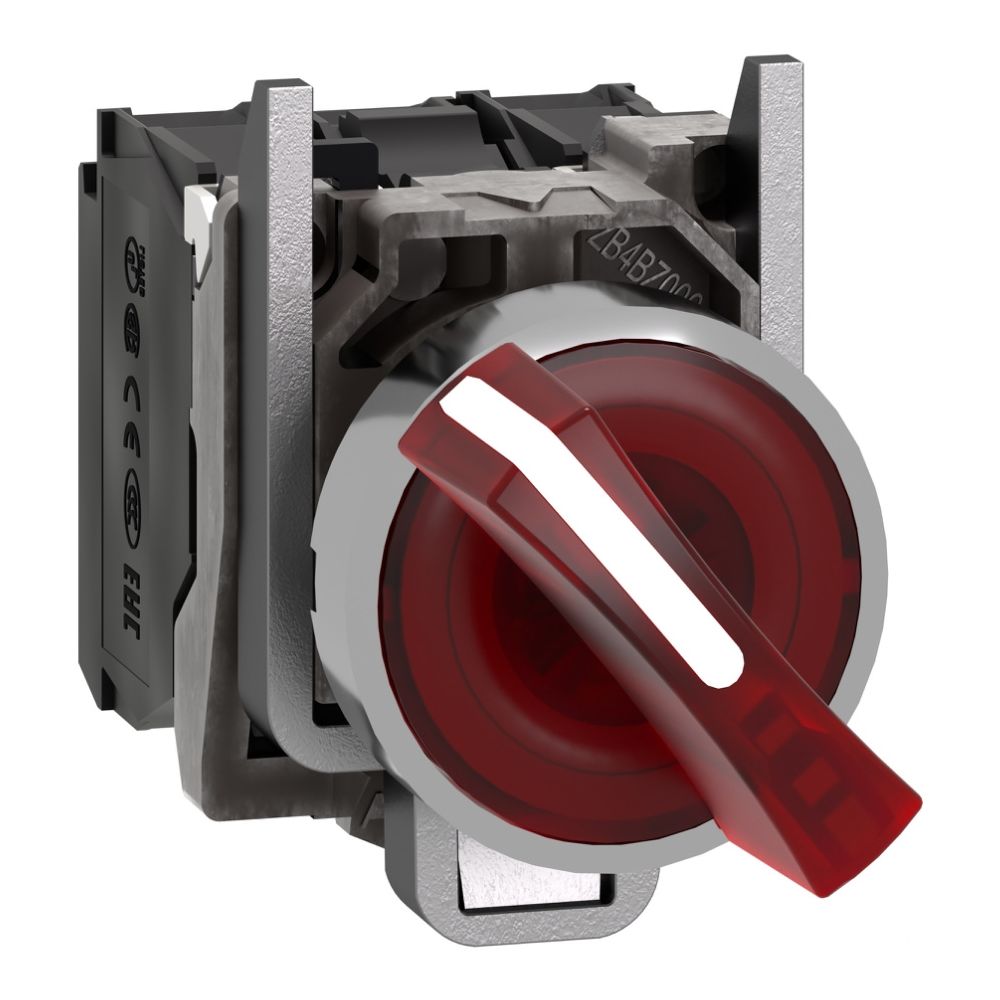

Schneider Electric Leuchtwahlschalter Harmony XB4 XB4BK124M5, 22,5mm, 230-240V, Metall, Rot
Der Leuchtwahlschalter aus der Baureihe Harmony XB4 von Schneider Electric ist ein robustes Komplettgerät für den industriellen Einsatz sowie den Maschinen- und Schaltschrankbau. Das in einer 22,5 mm Bohrung montierbare Element verfügt über zwei Schaltstellungen und ist mit einer universellen LED für Dauerlicht ausgestattet. Dank der hochwertigen Metallausführung eignet sich das Gerät für anspruchsvolle Umgebungsbedingungen.
Robuste Konstruktion und einfache Montage
Das Frontelement in der Farbe Rot ist mit einem verchromten Metallring eingefasst und bietet durch den modularen Aufbau eine hohe Flexibilität. Die Betätigung erfolgt über einen kurzen Drehgriff, der als rastendes Element ausgeführt ist. Der elektrische Anschluss wird rückseitig über Schraubklemmen realisiert, was eine sichere Installation ermöglicht.
Zuverlässige Schaltleistung
Das Gerät ist für eine Versorgungsspannung von 230 bis 240 V AC ausgelegt und verfügt über eine Kontaktkonfiguration von einem Schließer und einem Öffner. Mit einer mechanischen Lebensdauer von 1.000.000 Zyklen und einer hohen Beständigkeit gegen elektromagnetische Felder sowie Stoßbelastungen erfüllt der Schalter internationale Industriestandards. Die integrierte LED sorgt für eine klare optische Rückmeldung des Schaltzustands.
Der Leuchtwahlschalter überzeugt durch seine Langlebigkeit und hohe Betriebssicherheit in industriellen Anwendungen. Mit einer Versorgungsspannung von 230 bis 240 V AC, der robusten Metallbauweise und der Konfiguration von 1 Schließer sowie 1 Öffner bietet das Gerät eine präzise Steuerungslösung. Die einfache Montage in 22,5 mm Standardbohrungen und die hohe mechanische Lebensdauer von 1.000.000 Zyklen machen ihn zu einer verlässlichen Komponente für anspruchsvolle Schaltaufgaben.
Technische Daten
- Montagedurchmesser: 22,5 mm
- Schaltstellungen: 2
- Versorgungsspannung: 230 - 240 V AC
- Kontaktkonfiguration: 1 Schließer, 1 Öffner
- Betätigungselement: kurzer Drehgriff (rastend)
- Stoßfestigkeit: IK04
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Material Frontring: Metall (Chrom)
- Lichtquelle: Integrierte Universal-LED
- Anschlussart: Schraubanschluss
Technische Daten
| Hersteller | Schneider Electric |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Schaltstellungen | 2 |
| Art und Zusammensetzung der Kontakte | 1 S + 1 Ö |
| Artikelnummer | SE-XB4BK124M5 |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | Harmony XB4 |
| Beschichtung | TH |
| Betrieb der Kontakte | Gestuft schaltend |
| Betriebs-Positionsinformation | 2 Positionen 90 |
| Betriebsprofil | Rot Standardgriff |
| Breite | 30 |
| EAN-13 | 3389110892260 |
| Farbe des Knopfes | rot |
| Farbe Frontring | Chrom |
| Form des Signaleinheitkopfes | Rund |
| Geeignet für Beleuchtung | Ja |
| Gehäusetyp | UL type 4X / 13 |
| Gewicht | 0,11 kg |
| Haltekragenmaterial | Zamak |
| Höhe | 47 |
| Klemmenbeschreibung ISO Nr 1 | (13-14)S (21-22)Ö |
| Lampenfassung | Integrierte LED |
| Lichtquelle | Universal-LED |
| Lochdurchmesser | 22,5 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Frontring | Ja |
| Mit Leuchtmittel | Ja |
| Montagedurchmesser | 22,5 |
| Operatortyp | rastend |
| Produkt- oder Komponententyp | Leuchtwahlschalter |
| Produktgewicht | 0,111 |
| Schaltfunktion verrastend | Ja |
| Schutzart (NEMA) | sonstige |
| Signaltyp | Dauerlicht |
| Stromaufnahme | 14 |
| Tastend | Nein |
| Tiefe | 68 |
| Typ des Frontelements | Standard |
| Umgebungstemperatur bei Betrieb | -40…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verkauf je unteilbare Menge | 1 |
| Versorgungsspannung | 230 - 240 |
| Versorgungsspannungsgrenzen | 195…264 V AC |
| Verwendung der Kontakte | Standardkontakte |
| Werkstoff des Frontrings | Metall |
| WEEE-Nr. | DE33842582 |
