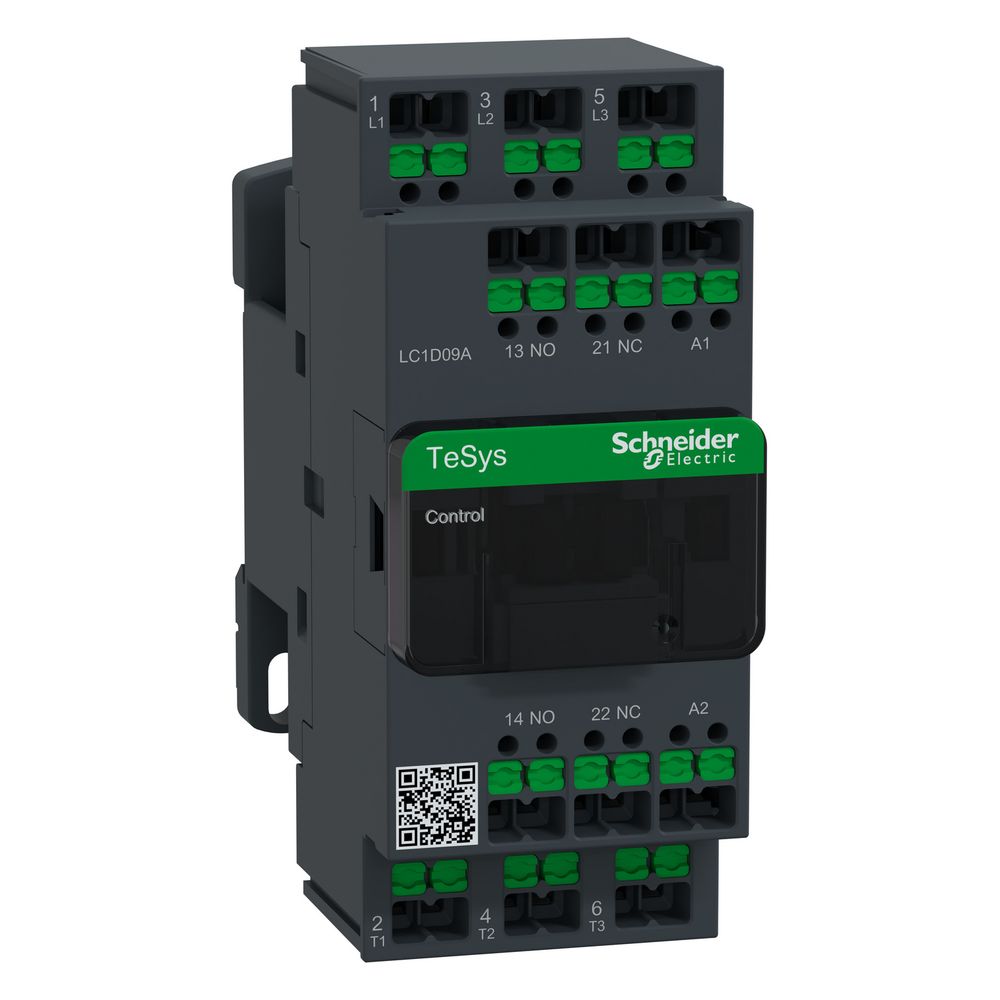

Schneider Electric Leistungsschütz TeSys Deca LC1D09AB7, 4kW 9A 400V, 1S+1Ö, 107x45x86mm

Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Das Schütz ist für den Betrieb mit einer Steuerspannung von 24 V AC ausgelegt und verfügt über 3 Schließer als Hauptkontakte sowie einen Hilfskontakt (1 S + 1 Ö).

Leistungsmerkmale und Einsatzbereich

Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 15 Millionen Zyklen aus und ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 3 geeignet. Die Montage erfolgt flexibel auf einer Platte oder Schiene. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Schütz effizient in Schaltschränke integrieren. Die elektrische Lebensdauer beträgt bei AC-3-Anwendungen bis zu 2 Millionen Zyklen, was eine hohe Betriebssicherheit in der Motorsteuerung unterstützt.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
• Steuerspeisespannung: 24 V AC
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Schließer, 1 Öffner
• Mechanische Lebensdauer: 15 Mcycles
• Schutzart: IP20
• Abmessungen (B x H x T): 45 mm x 107 mm x 86 mm
• Gewicht: 387 g

Durch die Kombination aus hoher Schaltleistung und kompakter Bauform eignet sich dieses Schütz ideal für anspruchsvolle Schaltaufgaben. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Betriebsstrom von 9 A bietet es eine zuverlässige Performance für Motorsteuerungen. Die integrierte Hilfskontakt-Konfiguration sowie die robuste Auslegung für eine mechanische Lebensdauer von 15 Millionen Zyklen ermöglichen eine langfristige Anlagenverfügbarkeit.
