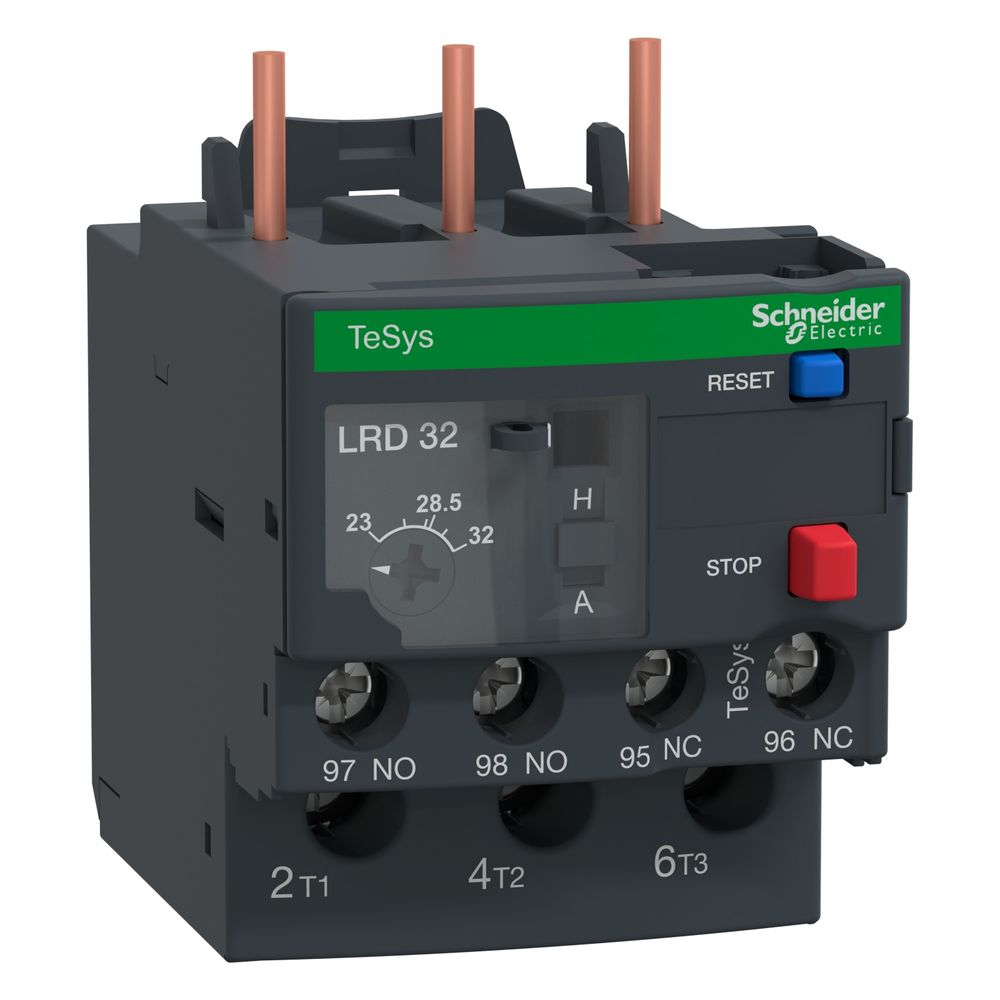

Schneider Electric Motorschutzrelais TeSys Deca LRD32, 23-32A, 66x45x70mm

Das dreipolige thermische Überlastrelais aus der Baureihe TeSys Deca dient dem Schutz von Motoren und Wechselstromkreisen vor Überlastungen. Mit einem einstellbaren Strombereich von 23 bis 32 A und der Auslöseklasse 10 A eignet sich das Gerät für industrielle Anwendungen. Die Montage erfolgt direkt unter dem Schütz, wobei die robuste Bauweise eine hohe Klimafestigkeit und mechanische Widerstandsfähigkeit sicherstellt.

Funktionsweise und Bedienung

Das Relais ist mit einem Differentialschutz ausgestattet und bietet Flexibilität durch die Wahlmöglichkeit zwischen manueller und automatischer Rückstellung. Über die frontseitigen Taster lässt sich der Betriebszustand steuern: Ein roter Taster dient der Stopp-Funktion, während ein blauer Taster die Rückstellung ermöglicht. Eine gelbe mechanische Anzeige signalisiert, wenn das Relais ausgelöst hat. Die Integration in Systeme wird durch Schraubanschlüsse und Kompatibilität mit verschiedenen Schütz-Modellen erleichtert.

Technische Daten

• Einstellbereich: 23 - 32 A
• Bemessungsbetriebsspannung: 690 V
• Auslöseklasse: CLASS 10 A
• Hilfskontakte: 1 Schließer + 1 Öffner
• Montageart: Direktanbau
• Anschlussart: Schraubanschluss
• Netzwerkfrequenz: 0 - 400 Hz
• Bemessungs-Stoßspannungsfestigkeit: 6 kV
• Schutzart: IP20
• Abmessungen (BxHxT): 45 x 66 x 70 mm

Das Motorschutzrelais überzeugt durch eine präzise Auslösecharakteristik und einfache Handhabung. Dank des Einstellbereichs von 23 bis 32 A und der Eignung für AC- sowie DC-Netzwerke bietet es eine flexible Lösung für den Anlagenschutz. Die integrierte Temperaturkompensation und die robuste Ausführung gewährleisten eine hohe Betriebssicherheit in unterschiedlichen Einsatzumgebungen.
