Beschreibung

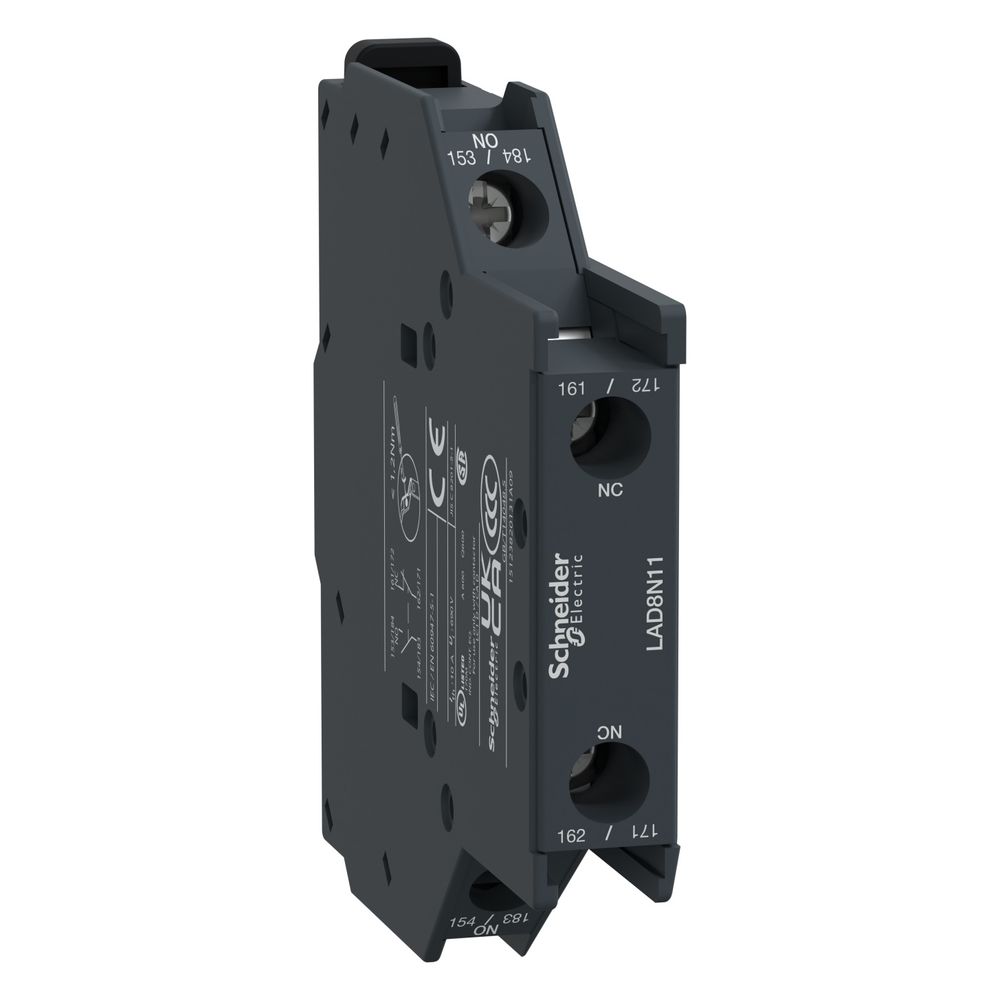

Schneider Electric Hilfsschalterblock TeSys LAD8N11, 1S+1Ö, 72x12,5x71,3mm
Dieser Hilfsschalterblock aus der Baureihe TeSys dient der Erweiterung von Schützen und Steuerrelais um zusätzliche Steuerkontakte. Die Komponente ist für die seitliche Montage konzipiert und ermöglicht eine unverzögerte Kontaktbetätigung. Mit einer Konfiguration von einem Schließer und einem Öffner eignet sich das Modul für den Einsatz in der industriellen Steuerungstechnik.
Montage und Anschluss
Die elektrische Verbindung erfolgt über Schraubklemmen, die eine sichere Aufnahme für flexible und feste Leiter bieten. Durch die seitliche Anbauweise lässt sich der Hilfsschalter platzsparend in bestehende Schaltanlagen integrieren. Die Komponente ist für den Betrieb in anspruchsvollen Umgebungen ausgelegt und erfüllt hohe Anforderungen an die Feuerbeständigkeit sowie die Kompatibilität mit nicht brennbaren Kältemitteln.
Technische Daten
- Kontakte: 1 Schließer + 1 Öffner
- Bemessungsbetriebsspannung: 690 V AC
- Konventioneller thermischer Strom: 10 A
- Bemessungsbetriebsstrom (AC-15, 230 V): 10 A
- Mechanische Lebensdauer: 30 Mcycles
- Montageart: Seitlicher Anbau
- Anschlussart: Schraubanschluss
- Breite: 12,5 mm
- Höhe: 72 mm
- Tiefe: 71,3 mm
Dieser Hilfsschalterblock bietet eine langlebige Lösung für die Erweiterung von TeSys Deca-Schützen und Steuerrelais. Mit einer mechanischen Lebensdauer von 30 Millionen Schaltspielen und einer hohen Betriebssicherheit bei Spannungen bis 690 V AC unterstützt das Modul eine präzise Steuerung. Die einfache Montage und die flexible Anschlussmöglichkeit machen ihn zu einer effizienten Wahl für den professionellen Einsatz in der Automatisierung.
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Ue] Betriebsbemessungsspannung | 690 V AC 25 - 400 |
| Anzahl der Fehlersignalschalter | 0 |
| Anzahl der Kontakte als Öffner | 1 |
| Artikelnummer | SE-LAD8N11 |
| Ausführung | aufsteckbar |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | TeSys |
| Bedienung der Kontakte | Unverzögert |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 10 |
| Betriebshöhe | 3.000 |
| Breite | 12,5 |
| EAN-13 | 3389110384673 |
| Gewicht | 0,06 kg |
| Höhe | 72 |
| Isolationswiderstand | > 10 |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Montageart | Seite |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Schutzart (IP) | GG-Sicherung 10 |
| Tiefe | 71,3 |
| Umgebungstemperatur bei Betrieb | -5…60 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Zusammensetzung des Polkontakts | 1 S + 1 Ö |
| WEEE-Nr. | DE33842582 |
