Beschreibung

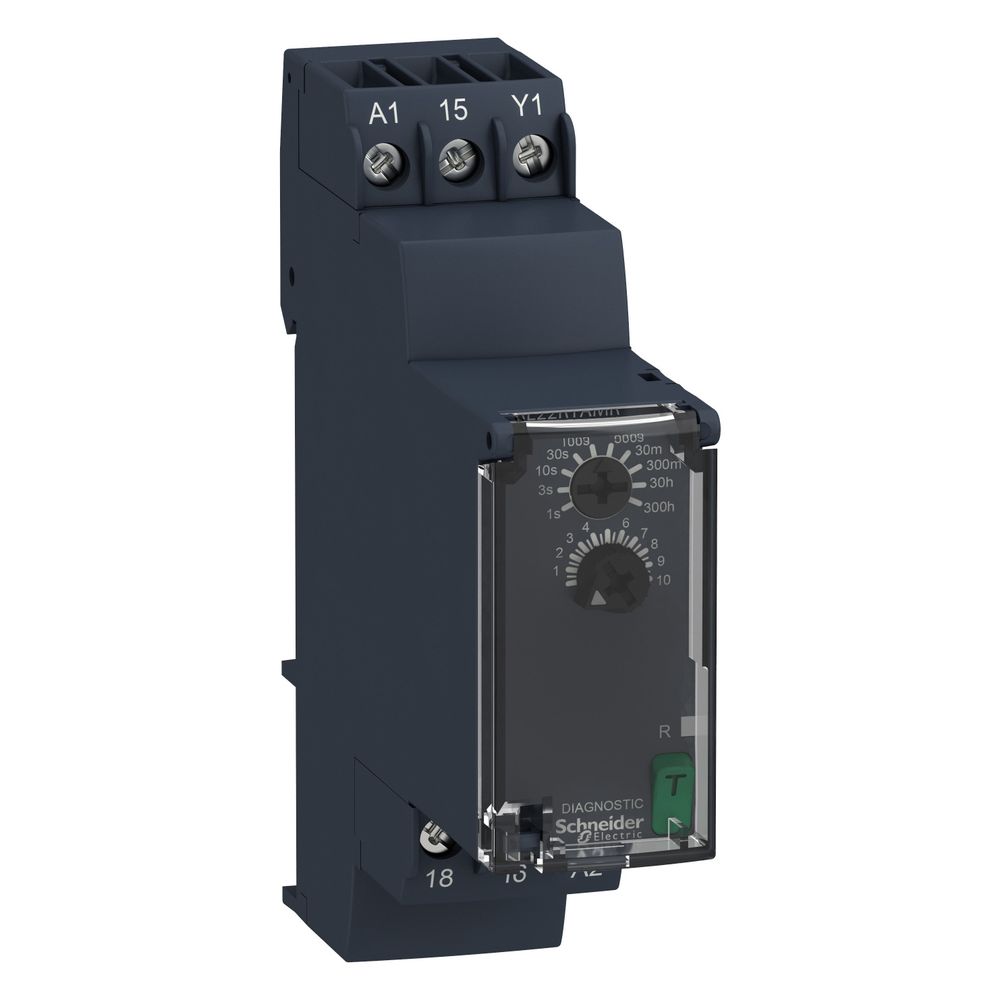

Schneider Electric Modulares Zeitrelais Harmony RE22R1AMR, 0,05-300h, 24-240V AC/DC, Polykarbonat
Das modulare Zeitrelais aus der Baureihe Harmony Zeitrelais ermöglicht eine präzise Steuerung von Automatisierungsanwendungen. Mit einem einstellbaren Zeitbereich von 0,05 Sekunden bis 300 Stunden und einer universellen Versorgungsspannung von 24 bis 240 V AC/DC eignet sich das Gerät für vielfältige Einsatzbereiche in Maschinen, Gebäuden und der HLK-Technik. Die Montage erfolgt auf einer 35 mm DIN-Hutschiene.
Funktion und Bedienung
Das Zeitrelais bietet die Funktion Ansprechverzögerung. Die Einstellung der Zeitwerte erfolgt über einen frontseitigen Drehknopf, dessen Skalenpfeil durch eine grüne LED-Hintergrundbeleuchtung auch aus der Entfernung erkennbar ist. Eine Klarsichtabdeckung schützt die Einstellungen vor unbeabsichtigten Veränderungen. Zur Inbetriebnahme und Fehlerdiagnose ist ein frontseitiger Diagnoseschalter integriert, der das Ausgangsrelais manuell schaltet und beim Schließen der Abdeckung automatisch zurückgesetzt wird.
Zuverlässigkeit und Anschluss
Der elektrische Anschluss erfolgt über Schraubklemmen. Das Gerät verfügt über einen Wechslerkontakt, der für einen Nennstrom von 8 A ausgelegt ist. LED-Anzeigen informieren über den aktuellen Betriebszustand. Dank der robusten Bauweise aus Polykarbonat ist ein zuverlässiger Betrieb in einem Umgebungstemperaturbereich von -20 bis 60 °C sichergestellt.
Technische Daten
- Zeitbereich: 0,05 s - 300 h
- Bemessungssteuerspeisespannung: 24 - 240 V AC/DC
- Nennstrom: 8 A
- Schaltleistung: 2000 VA
- Ausgang: 1 Wechslerkontakt
- Montage: 35 mm DIN-Hutschiene
- Schutzart: IP40 Gehäuse, IP50 Vorderseite
- Umgebungstemperatur: -20 bis 60 °C
- Breite: 22,5 mm
- Mechanische Lebensdauer: 10.000.000 Zyklen
Dieses Zeitrelais überzeugt durch Flexibilität und einfache Handhabung bei der Steuerung zeitkritischer Prozesse. Mit der Kombination aus einem weiten Zeitbereich von 0,05 Sekunden bis 300 Stunden, der universellen Spannungsversorgung und der belastbaren Relais-Ausgangsstufe von 8 A bietet es eine zuverlässige Lösung für anspruchsvolle Automatisierungsaufgaben. Die integrierte Diagnosetaste und die klare LED-Statusanzeige unterstützen eine effiziente Wartung und Inbetriebnahme.
Technische Daten
| Hersteller | Schneider Electric |
| Anzahl der Ausgänge, unverzögert, Schließer | 0 |
| Anzahl der Ausgänge, unverzögert, Wechsler | 0 |
| Anzahl der Ausgänge, unverzögert, Öffner | 0 |
| Anzahl der Ausgänge, verzögert, Schließer | 1 |
| Anzahl der Ausgänge, verzögert, Wechsler | 1 |
| Anzahl der Ausgänge, verzögert, Öffner | 1 |
| Anzahl der Funktionen | 2 |
| Artikelnummer | SE-RE22R1AMR |
| Aufsteckbar auf Schütz | Nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausgänge, umschaltbar verzögert/unverzögert | Nein |
| Auslösung der Eingangsspannung | <= 2,4 |
| Baureihe | Harmony Zeitrelais |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 - 240 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 - 240 |
| Bemessungssteuerspeisespannung DC | 24 - 240 |
| Breite | 22,5 |
| Diskreter Ausgangstyp | Relais |
| EAN-13 | 3606480792366 |
| Einbauposition | Jede Position |
| Einschaltverzögerung | 100 |
| Fernbedienung möglich | Nein |
| Funktion ansprechverzögert | Ja |
| Funktion ausschaltwischend | Nein |
| Funktion blinkend mit Impuls beginnend, Festzeit | Nein |
| Funktion blinkend mit Pause beginnend, Festzeit | Nein |
| Funktion einschaltwischend | Nein |
| Funktion Impulsformend | Nein |
| Funktion rückfallverzögert | Nein |
| Funktion Stern/Dreieck | Nein |
| Funktion taktend mit Impuls beginnend, variabel | Nein |
| Funktion taktend mit Pause beginnend, variabel | Nein |
| Geeignet als Fernbedienung | Nein |
| Geeignet für Hutschienenmontage | Ja |
| Gehäusematerial | Polykarbonat |
| Gewicht | 0,092 kg |
| Höhe | 90 |
| Komplettgerät mit Sockel | Nein |
| Leistungsaufnahme in VA | 3 VA bei 240 V AC |
| Leistungsaufnahme in W | 1,5 W bei 240 V DC |
| Max Schaltstrom | 8 |
| Maximale Schaltspannung | 250 V AC |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Min Schaltstrom | 10 mA bei 5 V DC |
| Mit Halbleiterausgang | Nein |
| Nennausgangsstrom | 8 |
| Nennstrom | 8 |
| Normen | UL 508 IEC 61812-1 |
| Produkt- oder Komponententyp | Modulares Zeitrelais |
| Produktgewicht | 0,1 |
| Relative Luftfeuchtigkeit | 95 % bei 25…55 |
| Schaltleistung in VA | 2000 |
| Spannungsart zur Betätigung | AC / DC |
| Spannungsbereich | 0,85 - 1,1 Us |
| Spannungsdrift | ± 0,2 % / V |
| Steuerungstyp | Mit Prüftaster |
| Störfestigkeit gegen Unterbrechungen | 10 |
| Temperaturabweichung | ± 0,05 % / °C |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Versorgungsfrequenz | 50 - 60 Hz + / -5 |
| Zeitbereich | 0,05 - 1080000 |
| Zeitverzögerungsfunktion | Einschaltverzögerung |
| WEEE-Nr. | DE33842582 |
