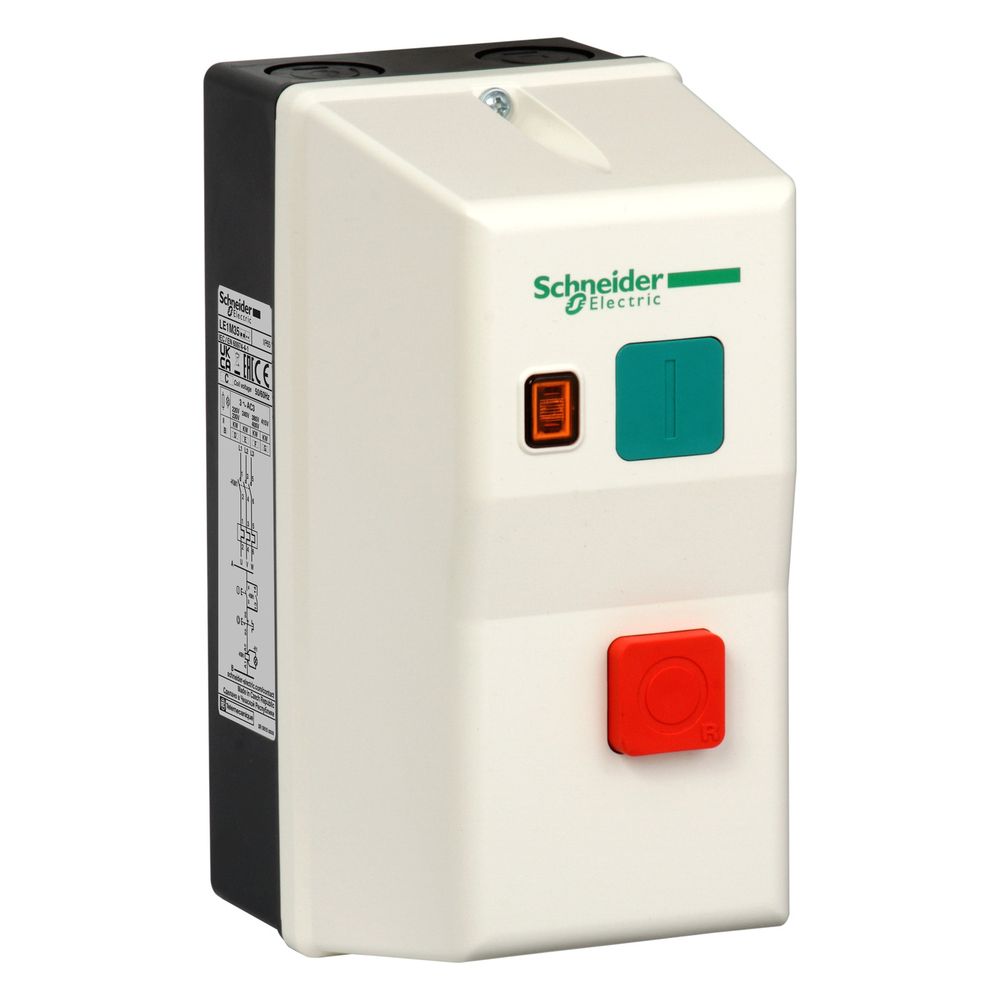

Schneider Electric Gekapselter Direktanlasser TeSys LE1M35V7, 7,5kW, 16A, IP65, 160x78x108mm, ABS

Der gekapselte Direktanlasser aus der Baureihe TeSys von Schneider Electric ermöglicht die zuverlässige Steuerung von Motoren in Standardumgebungen. Mit der Schutzart IP65 ist das Gerät gegen Staub und Strahlwasser geschützt und für anspruchsvolle Einsatzbereiche ausgelegt. Der Motorstarter ist für eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V konzipiert und bietet eine intuitive Bedienung über zwei integrierte Befehlsstellen.

Robuste Steuerungstechnik

Das Gerät arbeitet als Direktstarter (DOL) und ist für einen Bemessungsbetriebsstrom von 16 A bei einer Nutzungskategorie von AC-3 ausgelegt. Die Betätigung erfolgt über eine grüne Start-Drucktaste sowie eine rote Stopp-Taste, die gleichzeitig als Reset-Funktion dient. Eine gelbe LED dient zur lokalen Betriebssignalisierung. Der elektrische Anschluss erfolgt über Schraubanschlüsse für den Haupt- sowie den Steuerstromkreis.

Installation und Anwendung

Das Gehäuse aus ABS ist kompakt gestaltet und bietet diverse Möglichkeiten zur Kabeleinführung an der Ober- und Unterseite. Das System ist für eine Bemessungssteuerspeisespannung von 400 V AC ausgelegt. Ein thermisches Überlastrelais ist separat zu beziehen, um den Motorschutz zu ergänzen.

Dieser Direktanlasser überzeugt durch seine kompakte Bauweise und Zuverlässigkeit im Betrieb. Mit einer Leistung von 7,5 kW bei 400 V und der Schutzart IP65 bietet er eine robuste Lösung für industrielle Anwendungen. Die einfache Handhabung durch die integrierten Drucktasten und die klare Statusanzeige per LED unterstützen eine effiziente Prozesssteuerung. Das Gerät entspricht der Norm IEC 60947-4-1 und ist für einen Betriebstemperaturbereich von -5 bis 40 °C ausgelegt.

Technische Daten

• Art des Motorstarters: Direktstarter (DOL)
• Bemessungsbetriebsleistung (400 V): 7,5 kW
• Bemessungsbetriebsstrom: 16 A
• Schutzart: IP65
• Bemessungssteuerspeisespannung: 400 V AC
• Anzahl Befehlsstellen: 2
• Anschlussart: Schraubanschluss
• Abmessungen (H x B x T): 160 x 78 x 108 mm
• Gewicht: 0,6 kg
• Umgebungstemperatur: -5 bis 40 °C
